LCR/ESR-тестер FNIRSI LC1020E
вимірювач індуктивності, ємності, опору, L/C/R/Z, X/D/Q/θ/ESR, 2,8 TFT
Опис

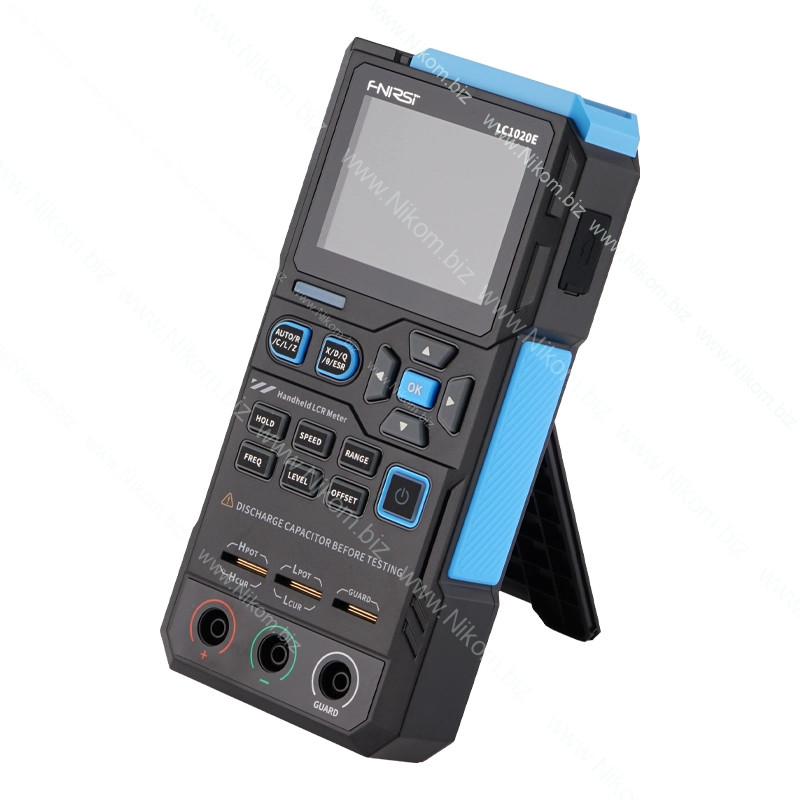

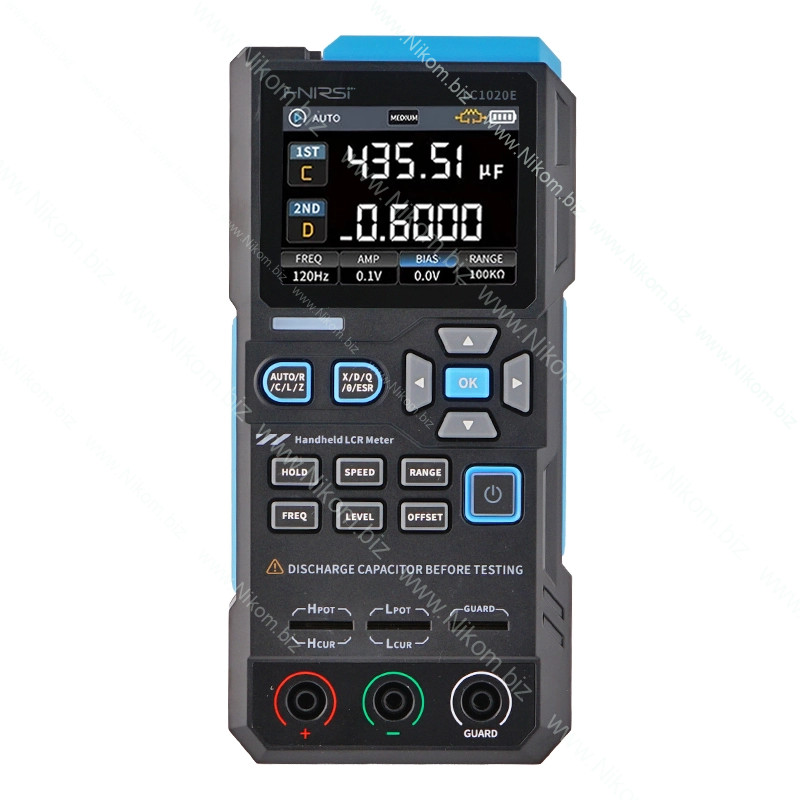

FNIRSI LC1020E — це портативний цифровий вимірювач типу LCR, призначений для точного вимірювання індуктивності, ємності та опору електронних компонентів. Пристрій оснащено кольоровим TFT-дисплеєм діагоналлю 2.8 дюйма, який одночасно відображає два параметри — основний та другорядний. Підтримується ручний і автоматичний вибір параметрів вимірювання та частоти тестування до 100 кГц. Має вбудовані функції порівняння, калібрування, збереження даних, а також працює від вбудованого акумулятора, що забезпечує автономність та мобільність під час вимірювань.
Технічні характеристики
- Дисплей: кольоровий TFT, 2.8"
- Розрядність відображення: 4.5 розряду (основний та другорядний параметр)
- Частоти вимірювання: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
- Основні параметри: індуктивність (L), ємність (C), опір (R), імпеданс (Z)
- Другорядні параметри: реактивність (X), коефіцієнт втрат (D), добротність (Q), фазовий кут (θ), еквівалентний послідовний опір (ESR)
- Діапазон вимірювань:
- Індуктивність: від 1 мкГн до 100 Гн
- Ємність: від 1 пФ до 100 мФ
- Опір: від 10 мОм до 10 МОм
- Рівні тестового сигналу (RMS): 0.1 В, 0.3 В, 0.6 В
- Вбудоване зміщення: 0.0 В, 0.5 В
- Вихідний опір: 100 Ом

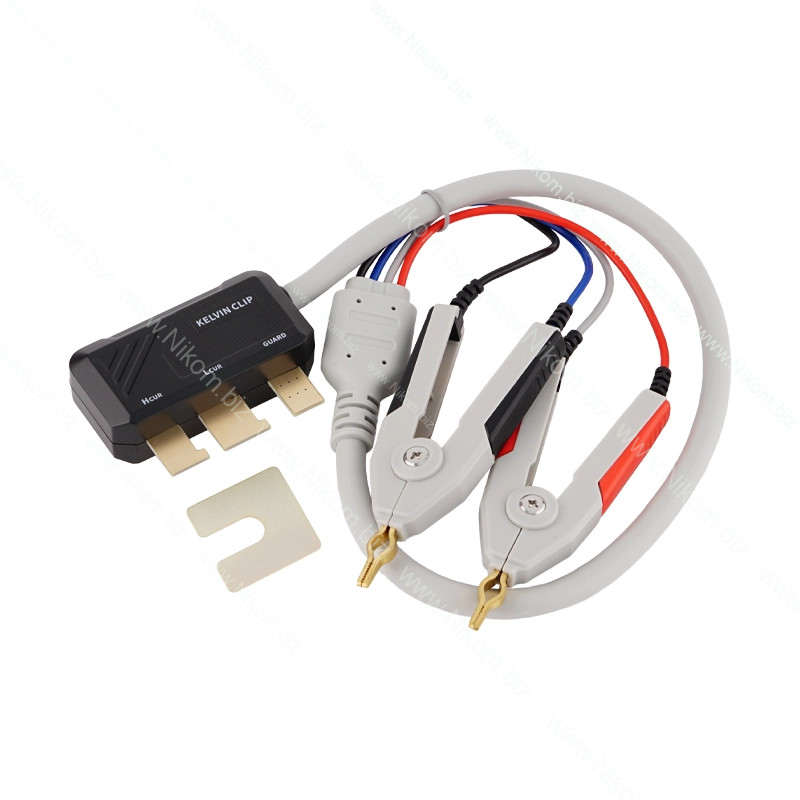

- Інтерфейси підключення: 3-контактне та 5-контактне (4-дротове Кельвіна)

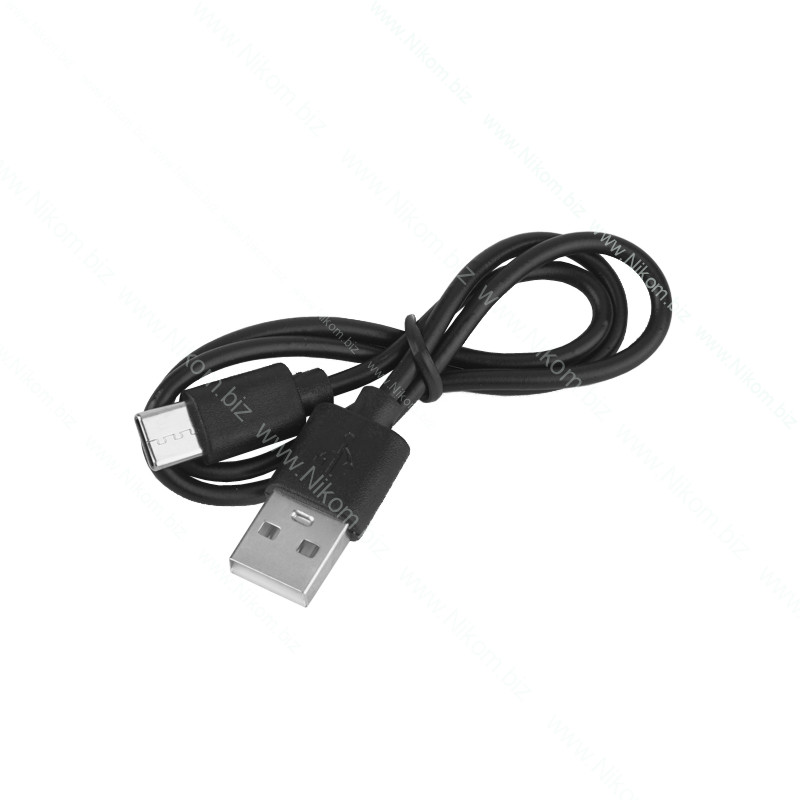

- Інтерфейс підключення до ПК: USB Type-C (віртуальний COM-порт)
- Підтримка калібрування: по відкритому колу та короткому замиканню
- Налаштування системи: яскравість екрану, звук, мова, автоматичне вимкнення
- Живлення: вбудований літій-іонний акумулятор 3.7 В, 3000 мА·год
- Розміри: 82х55х10
Функціонал
- Автоматичне визначення типу компонента: опір, індуктивність, ємність
- Відображення основного та другорядного параметрів у режимі реального часу
- Режим автоматичного та ручного вибору частоти та тестової напруги
- Можливість встановлення номінального значення та допуску (від 0.1% до 99.9%)
- Швидке визначення "придатний/непридатний" з візуальною та звуковою індикацією
- Режим логування з підрахунком вдалих та невдалих вимірювань
- Режим утримання показань на екрані
- Калібрування вимірювального кола для усунення впливу зовнішніх чинників
- Підтримка 3- та 5-контактного підключення для підвищення точності
- Налаштування користувацьких параметрів: мова, звук, яскравість, автоматичне вимкнення
