Опис

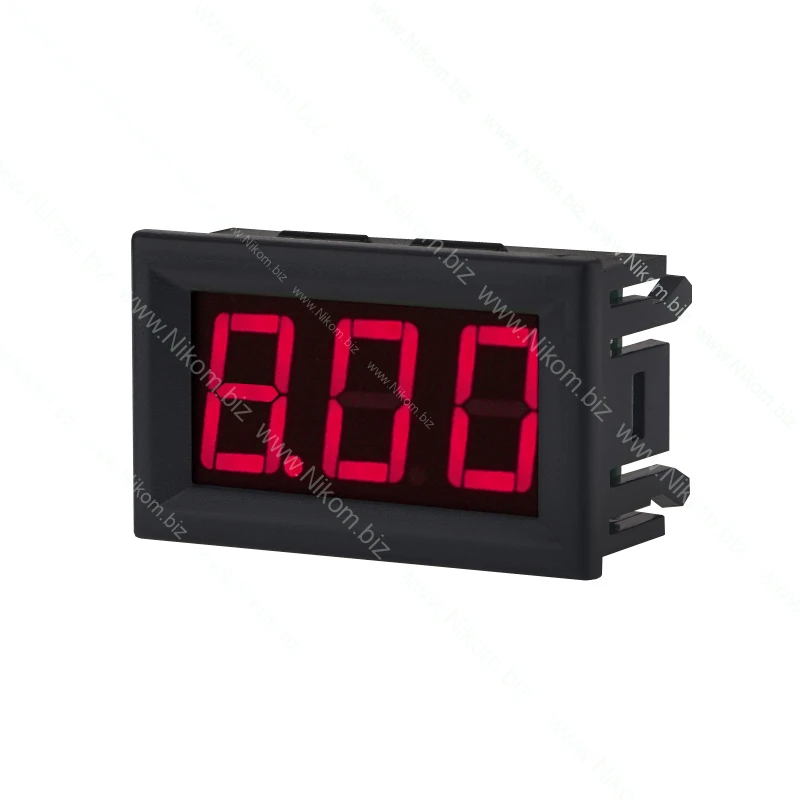

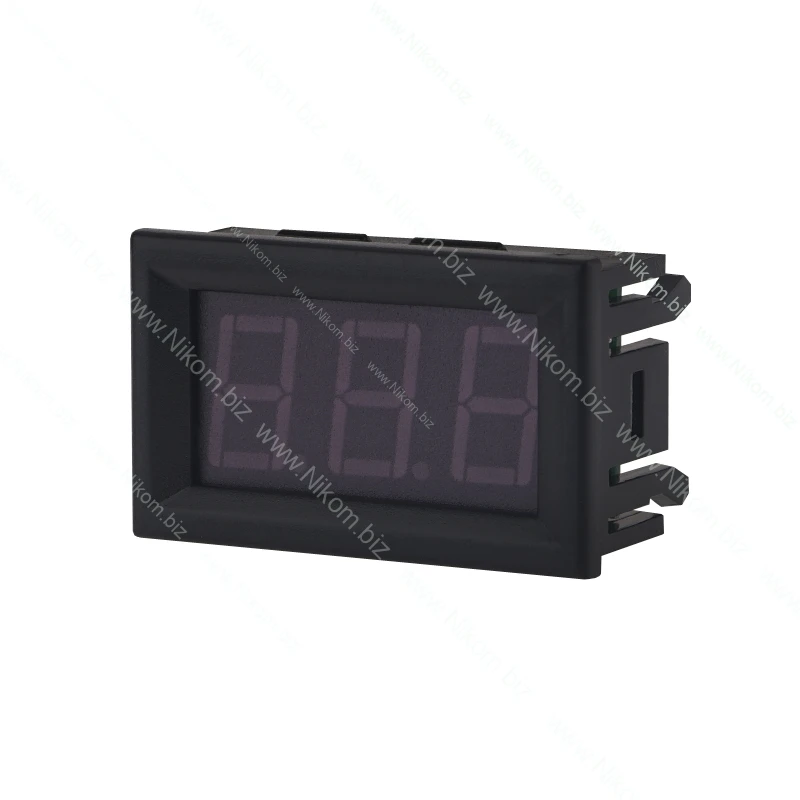

Модуль вбудовуваного термометра, з 7-сегментним індикатором розміром 0,56". Модуль підключається за допомогою проводів, і призначений для виміру температури в діапазоні від - 50 ºC до + 110 ºC .

• Напруга живлення – від 5 до 12 В;
• Споживаний струм - менше 18 мА;

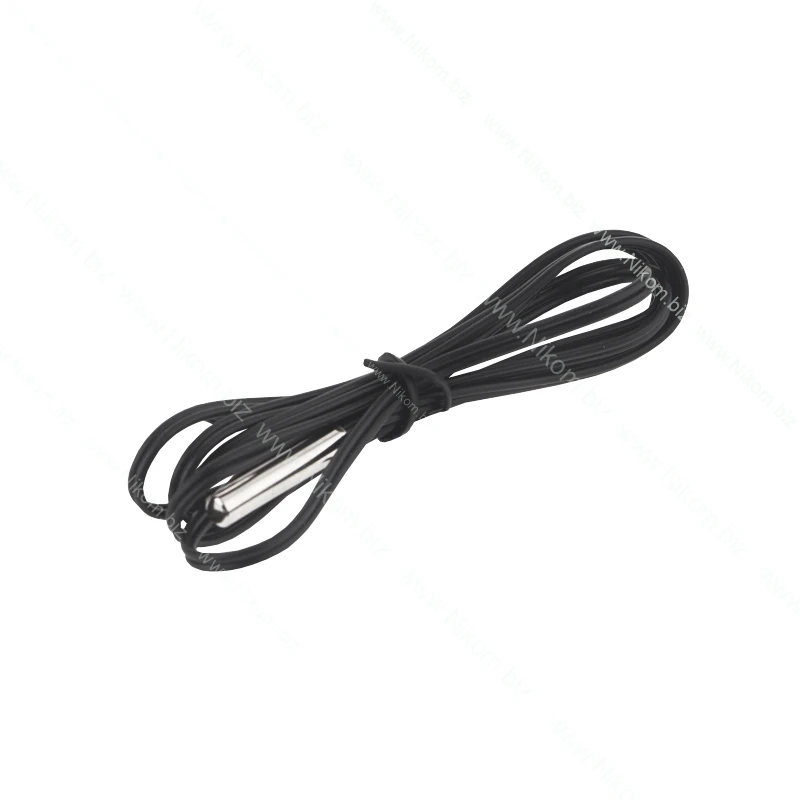

• Датчик температури – B3950-10K (опір 10 кОм);
• Довжина дроту датчика – 1,0 м;

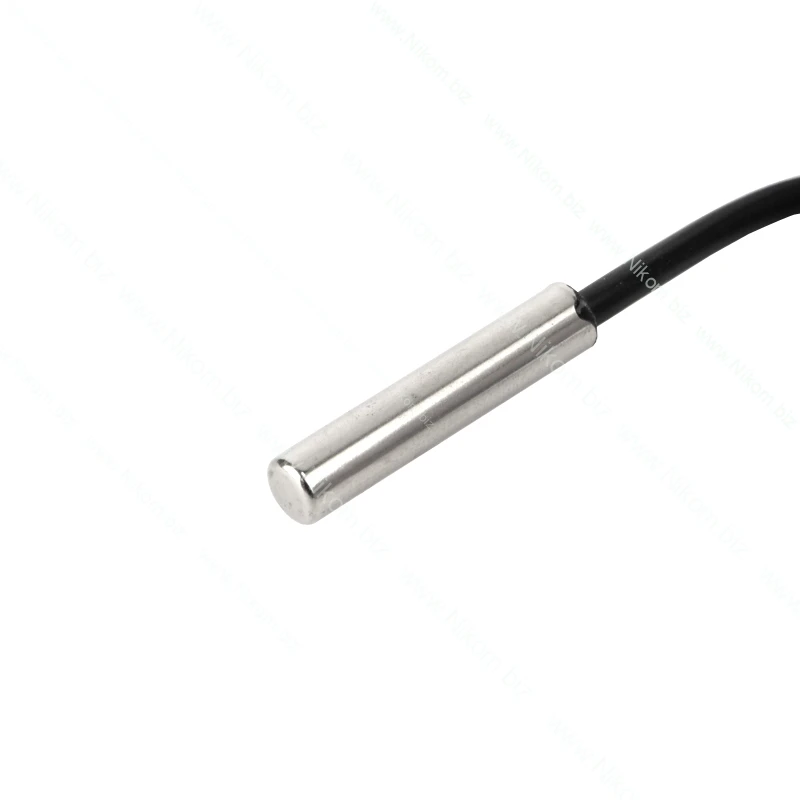

• Корпус датчика – матал;

• Діапазон вимірюваної температури - від -50 ºC до +110 ºC ;
• Похибка вимірювання - ± 0,1 ºC ;
• Оновлення показань – близько 200 мс;
• Індикатор - LED 0.56" трирозрядний 7-сегментний;
• Колір індикатора – червоний;
• Габарити датчика – L20 x D4,0 мм;

• Габарити рамки – 48 х 29 х 2,2 мм
• Габарити віконця – 36 х 19 мм;
• Проріз у корпусі під модуль – 46 х 27 мм.

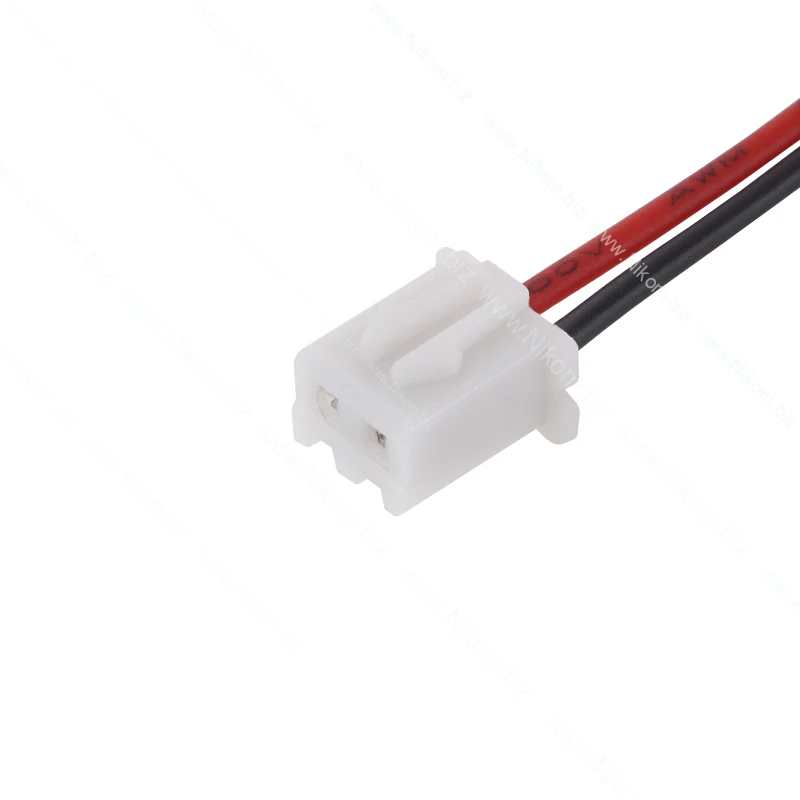

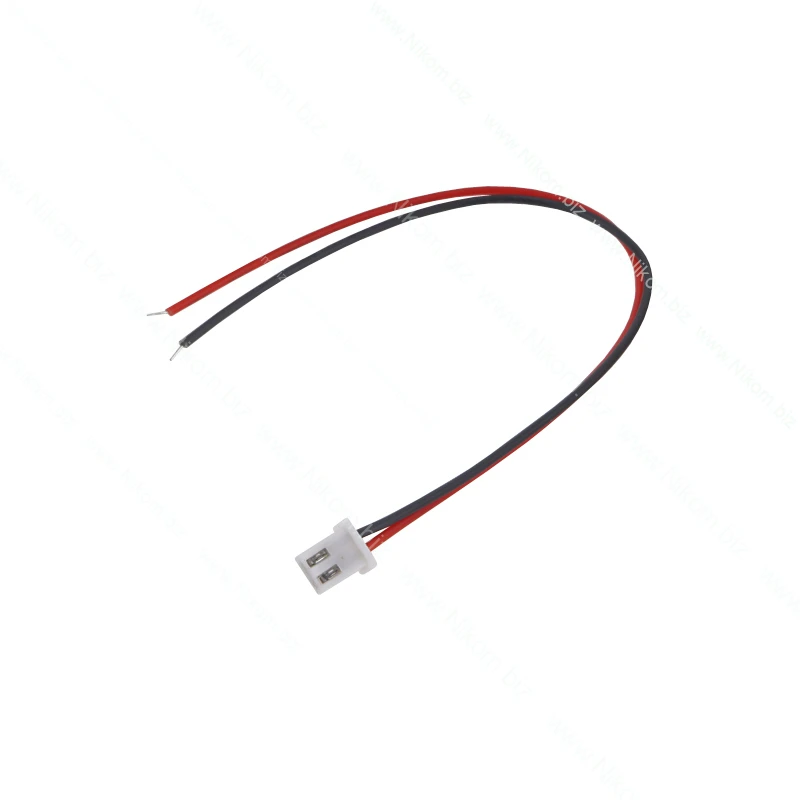

Підключення

• Червоний провід – плюс живлення;
• Чорний провід – загальний (мінус живлення);
