Опис

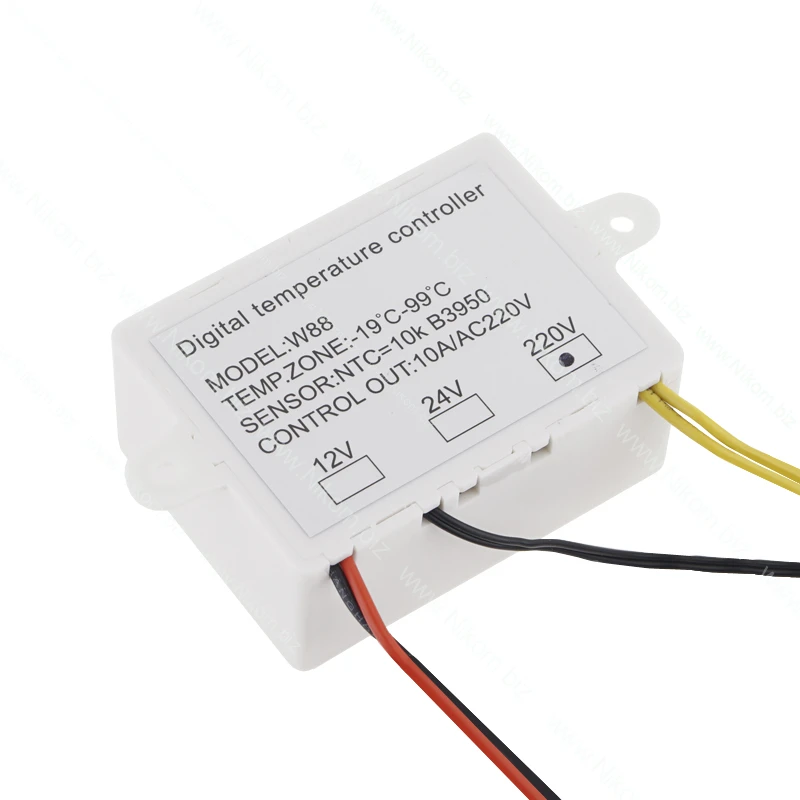

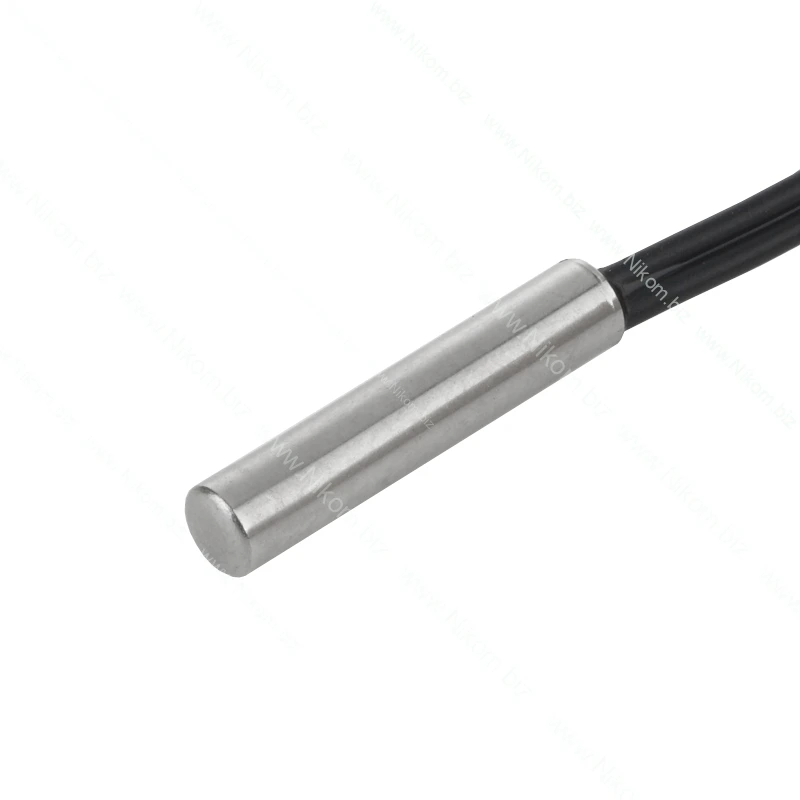

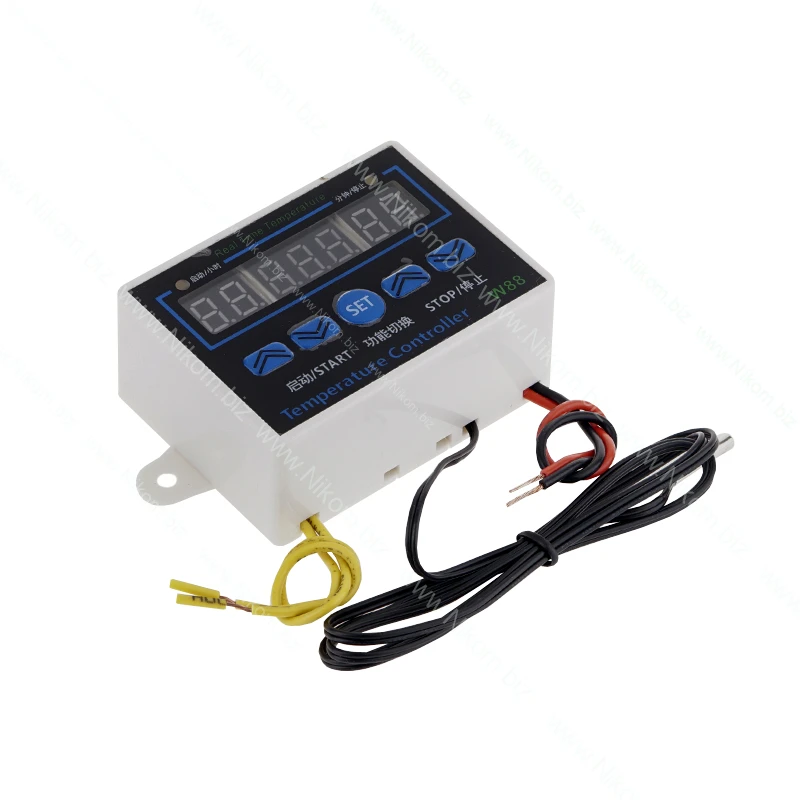

Даний модуль можна використовувати як керуючий елемент у ряді таких пристроїв, як інкубатор, дистилятор, вентилятор або будь-якого іншого пристрою в основі роботи якого лежить процес нагрівання або охолодження. Для контролю температури є виносний водонепроникний датчик NTC. Як комутуючий елемент використовується електромагнітне реле 5 А/250 В змінного струму (20 А/16 В постійного струму). Регулятор поставляється разом із врізною панеллю. Для візуалізації налаштувань використовуються семисегментні індикатори, а для індикації стану реле – два світлодіоди (червоний – реле замкнуте, зелений – реле розімкнуто).

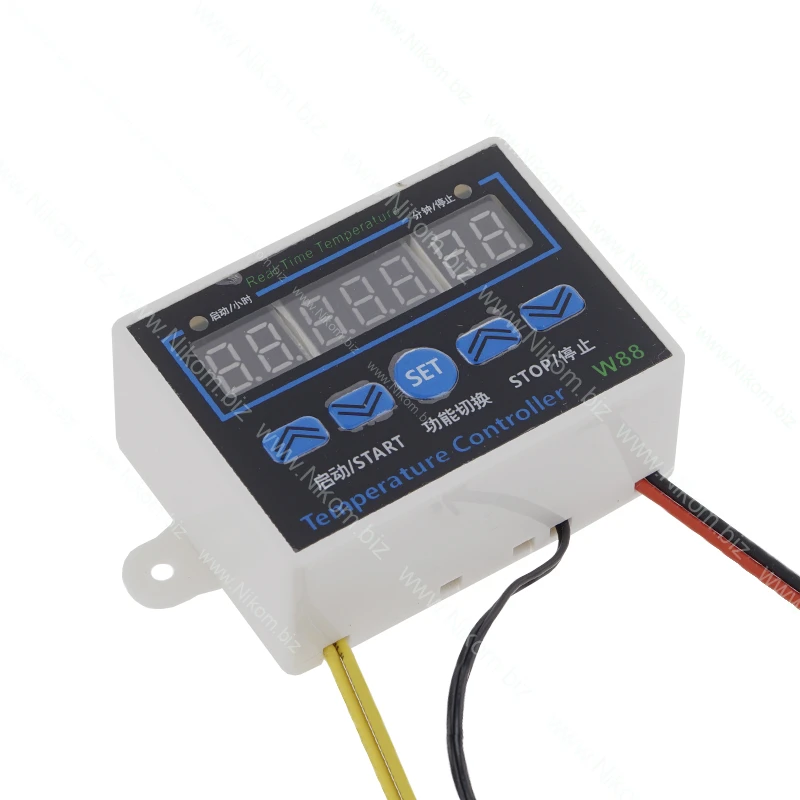

Для керування регулятором на платі передбачено п'ять кнопок:

• група START (дві кнопки) – встановлює температуру запуску (лівий семисегментний індикатор) у базовому режимі роботи, в інших режимах встановлює значення на лівому індикаторі;
• кнопка SET - перемикає режими роботи по колу (базовий режим -> F-1 -> F-2 -> F-3);
• група STOP (дві кнопки) - встановлює температуру зупинки (правий семисегментний індикатор) у базовому режимі роботи, інших режимах встановлює значення правому індикаторі.

Режими роботи

У базовому режимі роботи, залежно від встановлених параметрів, пристрій може працювати як нагрівання, так і охолодження. Температура запуску відображається на лівому індикаторі. Температура зупинки – на правому індикаторі. Поточна температура – ​​на центральному.

• Режим нагріву. Для встановлення модуля в режим нагріву необхідно встановити значення температури пуску (лівий індикатор) менше, ніж значення температури зупинки (правий індикатор). У такому випадку, реле буде замкнуто, поки значення поточної температури, що вимірюється датчиком, менше, ніж значення температури старту (лівий індикатор). Коли поточна температура перевищує температуру зупинки (правий індикатор), реле розімкнеться.
• Режим охолодження. Для встановлення модуля в режим охолодження необхідно встановити значення температури запуску (лівий індикатор) більше, ніж значення температури зупинки (правий індикатор). У такому випадку, реле буде замкнуте, поки значення поточної температури, що вимірюється датчиком, більше, ніж значення температури старту (лівий індикатор). Коли поточна температура менше температури зупинки (правий індикатор) реле розімкнеться.

Крім того, модуль передбачає ряд тимчасових функцій:

• F-1 – режим поперемінної роботи. У цьому режимі реле поперемінно вмикається та вимикається. Час у хвилинах роботи встановлюється на лівому індикаторі, а час паузи (у хвилинах) - правому.
• F-2 – режим відключення за таймером. У цьому режимі реле замкнено за замовчуванням і розмикається через встановлений час. Значення часу в годиннику встановлюється на лівому індикаторі (максимум 99), а в хвилинах - на лівому (максимум 59). Таким чином, максимально можливий часовий проміжок 99 годин 59 хвилин.
• F-3 - режим увімкнення по таймеру. У цьому режимі реле розімкнуто за замовчуванням і замикається через встановлений час. Значення часу в годиннику встановлюється на лівому індикаторі (максимум 99), а в хвилинах - на лівому (максимум 59). Таким чином, максимально можливий часовий проміжок 99 годин 59 хвилин.
