Опис

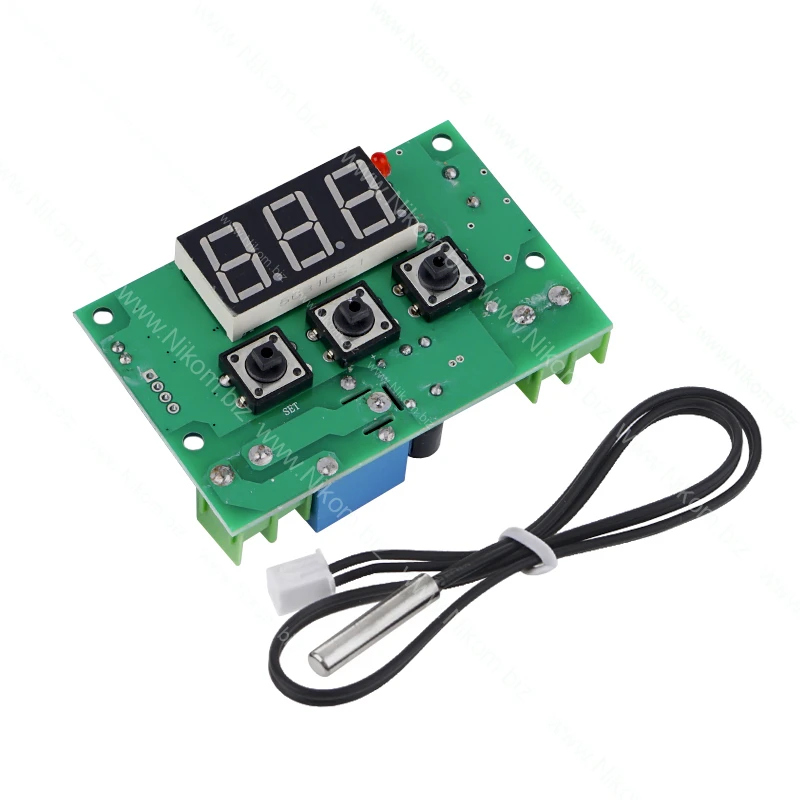

Терморегулятор призначений для підтримки необхідної температури. Порогове значення встановлюється користувачем в меню пристрою. Терморегулятор можна використовувати для контролю поточної температури в теплицях, інкубаторах, тераріумах і системах охолодження (обігріву).

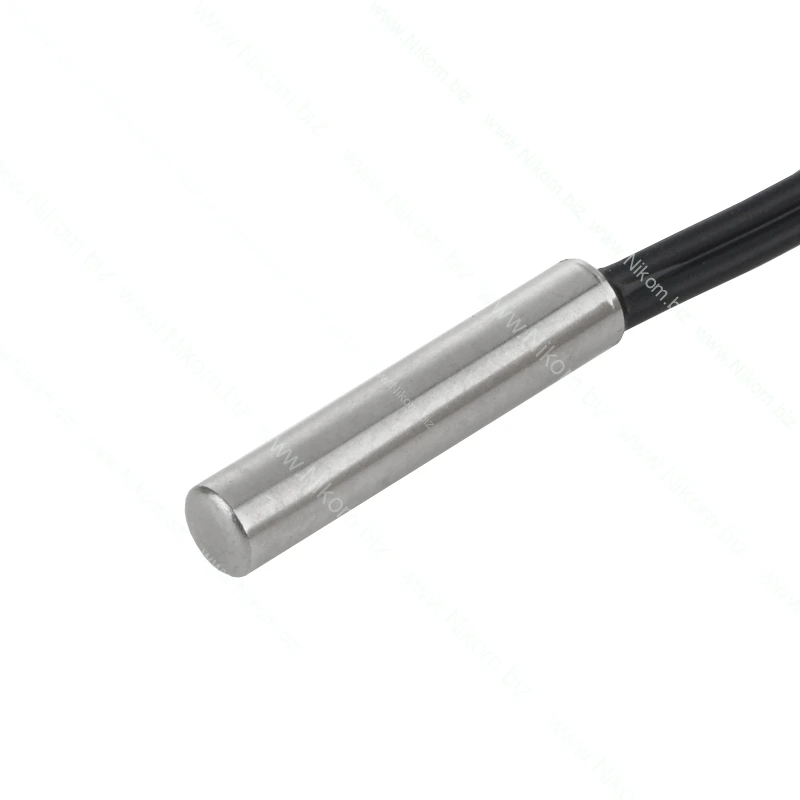

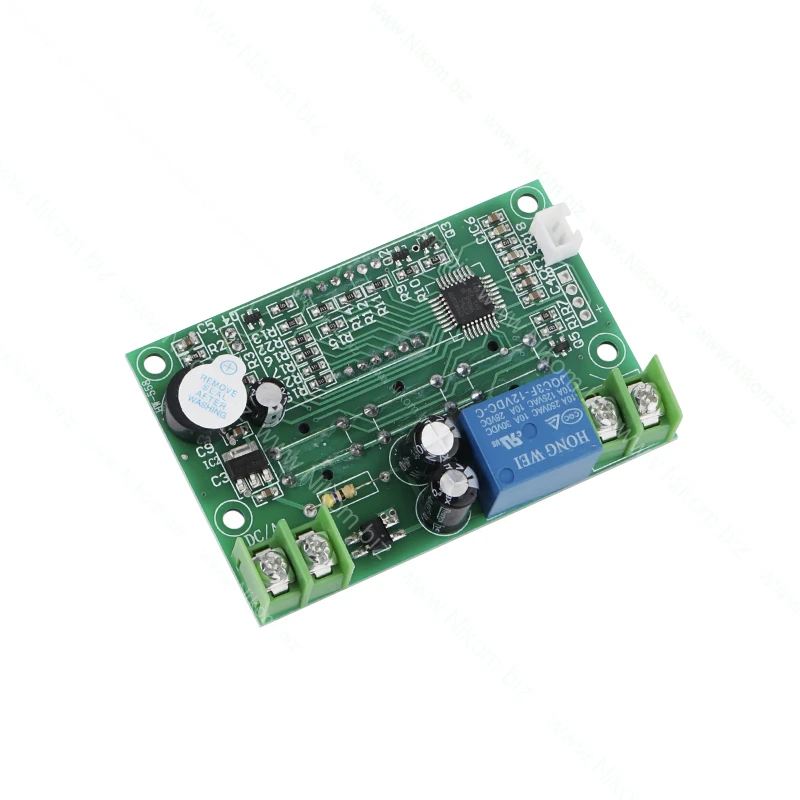

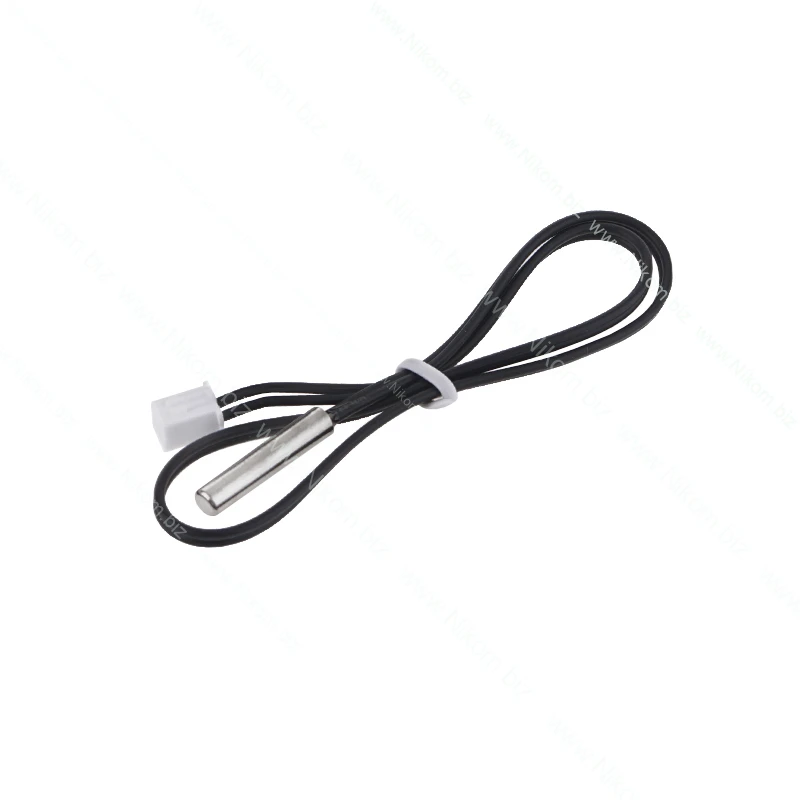

Пристрій розроблений на основі мікроконтролера, який порівнює значення, отримане від виносного датчика температури, із заданими граничними параметрами. Поточна температура і параметри пристрою відображаються на 7-сегментному дисплеї. Пристрій працює в двох режимах: охолодження (C) і нагрівання (H). У режимі охолодження реле розімкнуте, поки температура нижче встановленого порогового значення, але як тільки температура досягає граничного значення, реле замикається і залишається в цьому стані до тих пір, поки температура не знизиться до встановленого значення гістерезису.

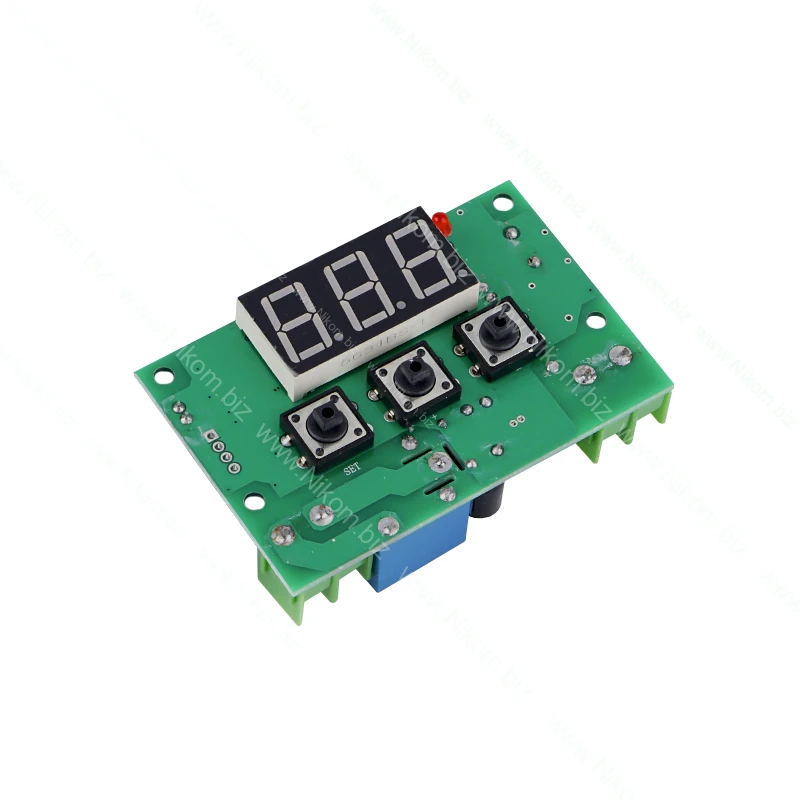

Для керування пристроєм передбачені 3 кнопки:
SET (ліва): при натисканні відкриває меню пристрій або зберігає зміни
+ (центральна): збільшує значення параметрів
- (права): зменшує значення параметрів

Програмування пристрою

Цей пристрій має розширене меню. Увімкнення терморегулятора та натискання тактових кнопок супроводжуються звуковими сигналами активного зумера. Для того щоб відкрити меню необхідно подати живлення на пристрій і затиснути кнопку SET, утримуючи її протягом 5 секунд, поки не з'явиться код пункту меню. Після цього можна переміщатися по меню за допомогою кнопок «+» та «-». Щоб вибрати необхідний пункт меню потрібно короткочасно натиснути кнопку SET. Щоб зберегти змінені параметри налаштування, необхідно натиснути кнопку SET або не взаємодіяти з пристроєм протягом 5 секунд. Усі збережені параметри після вимкнення терморегулятора залишаються у пам'яті мікроконтролера.

Меню пристрою має 9 пунктів:

P0:     режим роботи терморегулятора (H – нагрівання, C – охолодження)
P1:     значення гістерезису від 0,5 до 15 °C
P2:     верхня межа встановлення температури +110 °C
P3:     нижня межа установки температури -50 °C
P4:     корекція значень температури від -7 до +7 °C
P5:     затримка часу активації реле від 0 до 10 м
P6:     налаштування звукового сигналу оповіщення (ON - увімкнено, OFF - вимкнено)
P7:     значення температури при якому пристрій відключається (захист від перегріву) від 0 до +110 °C
P8:     скидання до заводських налаштувань

Скидання до заводських налаштувань:
    Вимкнути живлення пристрою.
    Натиснути та утримувати кнопки «+» та «-».
    Підключити живлення, після чого на дисплеї з'явиться значення «888», яке повідомляє про успішну операцію.

Аварійна індикація:

При неправильній роботі пристрій може відображати такі коди помилок:

"LLL":     виносний датчик температури не підключений до пристрою
"HHH":     температура вище або нижче заданого діапазону
«---»:     спрацював захист від перегріву
