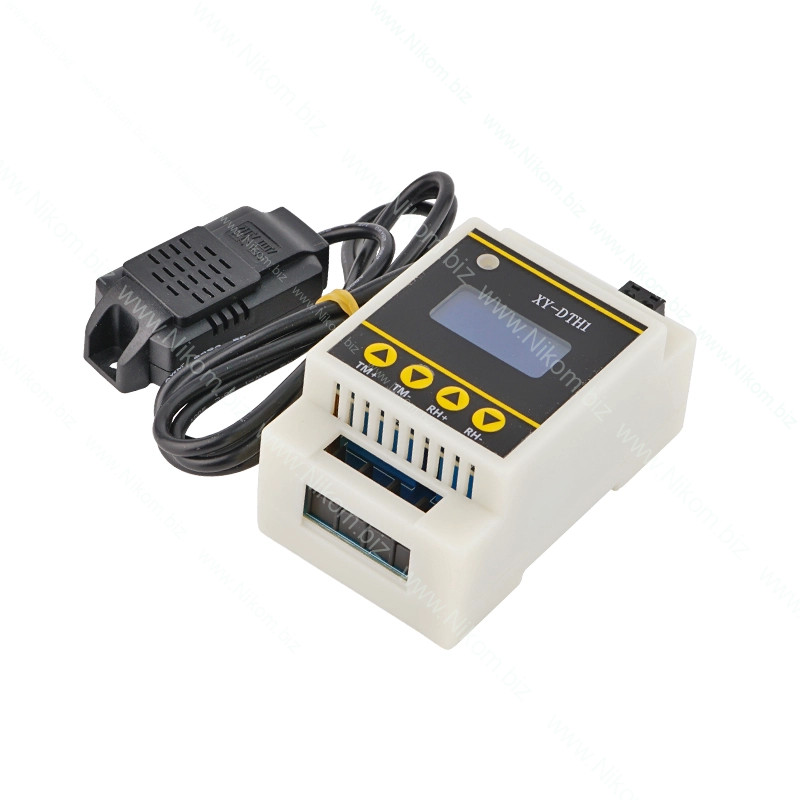

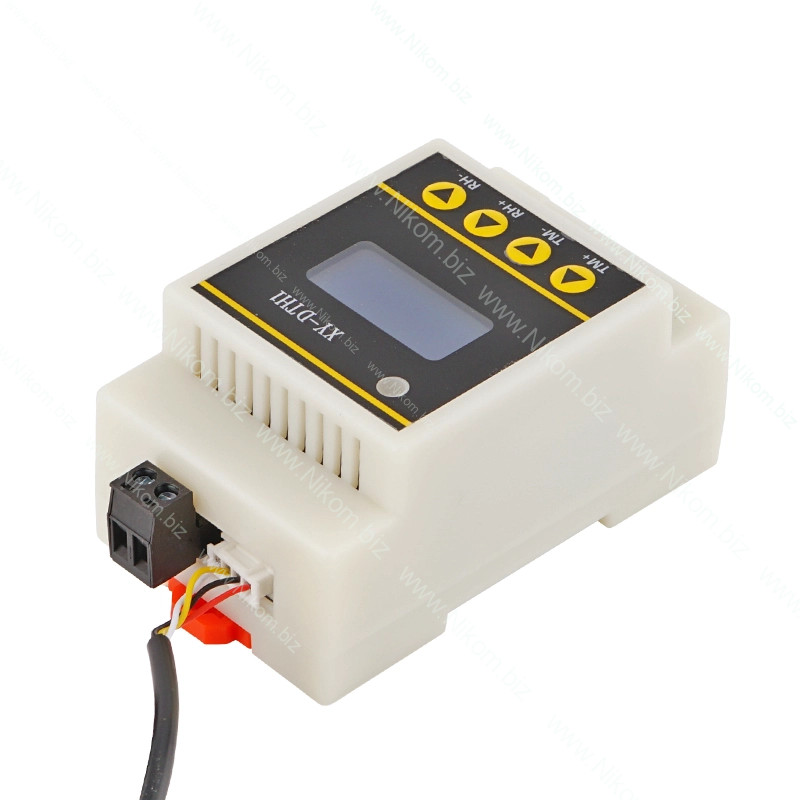

Модуль контролю температури та вологості XY-DTH1 на DIN-рейку
DC 6-30V, -40…+120°C, 0-100% RH, датчик SHT30
610 грн.
код:
| Параметр | Значення |
|---|---|
| Напруга живлення, В | 5-30 |
| Діапазон температур, °C | -40…+120 |
| Кількість датчиків | 2 |
| Наявність дисплея | так |
| Можливість калібрування | так |
| Визначення вологості повітря | так |
Опис
Модуль контролю температури та вологості XY-DTH1 призначений для автоматичного підтримання заданих параметрів у системах клімат-контролю, інкубаторах, теплицях або приміщеннях з підвищеними вимогами до стабільності середовища. Оснащений промисловим мікрочіпом і високоточним сенсором SHT30, забезпечує двоканальний вихід для незалежного керування температурою та вологістю.
Технічні характеристики
- Сенсор: SHT30 (високоточний, цифровий)
- Кількість виходів: 2 (окремо для температури і вологості)
- Робоча напруга: 5–30 В DC
- Діапазон вимірювання температури: -40…+120°C
- Діапазон вимірювання вологості: 0–100% RH
- Точність вимірювання температури: ±0.3°C
- Точність вимірювання вологості: ±2% RH
- Калібрування: програмне, в межах ±10°C / ±10% RH
- Інтерфейс керування: кнопки TM+/TM-, RH+/RH-
- Індикація: цифровий дисплей з підсвічуванням
- Виходи: релейні, з індикацією стану
- Режими роботи: нагрів/охолодження, зволоження/осушення
Функціонал
- Автоматичне перемикання режимів “H/C” (нагрів/охолодження) та “E/d” (зволоження/осушення)
- Незалежне керування двома реле для температури та вологості
- Підтримка температурної та вологісної калібровки
- Світлова індикація активності виходів
- Захист від відхилень параметрів
- Автоматичне збереження налаштувань після зміни параметрів
Інструкція з використання модуля
🌡️ Контроль температури
- Режими: автоматичне визначення:
- Температура вмикання > вимкнення → охолодження (C)
- Температура вмикання < вимкнення → нагрівання (H)
- Охолодження: t ≥ старт → реле вмикає охолодження; t ≤ стоп → вимикає.
- Нагрівання: t ≤ старт → реле вмикає нагрів; t ≥ стоп → вимикає.
- Калібрування (OFE): –10.0 ~ +10.0 °C
Реальна t = Виміряна + Поправка
Налаштування температури:
Утримуйте “TM+” (3 с) — задати старт; “TM−” (3 с) — задати стоп. Через 6 с параметри зберігаються автоматично.
💧 Контроль вологості
- Режими: автоматичне визначення:
- Вологість вмикання > вимкнення → осушення (d)
- Вологість вмикання < вимкнення → зволоження (E)
- Осушення: RH ≥ старт → реле вмикає осушення; RH ≤ стоп → вимикає.
- Зволоження: RH ≤ старт → реле вмикає зволоження; RH ≥ стоп → вимикає.
- Калібрування (RH): –10.0 ~ +10.0 %RH
Реальна RH = Виміряна + Поправка
Налаштування вологості:
Утримуйте “RH+” (3 с) — старт; “RH−” (3 с) — стоп. Через 6 с параметри зберігаються.
🖥️ Інтерфейс
- Температура: “H” (нагрів) / “C” (охолодження)
- Вологість: “E” (зволоження) / “d” (осушення)
- Активне реле → з’являється “OUT”
⚙️ Додаткові функції
- Реле: можна вмикати/вимикати вручну:
- “TM−” — температура (блимання “℃” при вимкненні)
- “RH−” — вологість (блимання “%” при вимкненні)
- Калібрування:
- Двічі натисніть “TM+” — меню калібрування
- “TM−” — вибір параметра; “RH+ / RH−” — зміна значення
- Ще раз “TM+” — зберегти
