АкціїМодуль контролер крокового двигуна
Uжив. модуля=3,3-5В, Uжив. драйвера=6-30В Іжив.=150-750мА, на A3967
на складі 0 шт.
в магазині 2 шт.
код: A529004

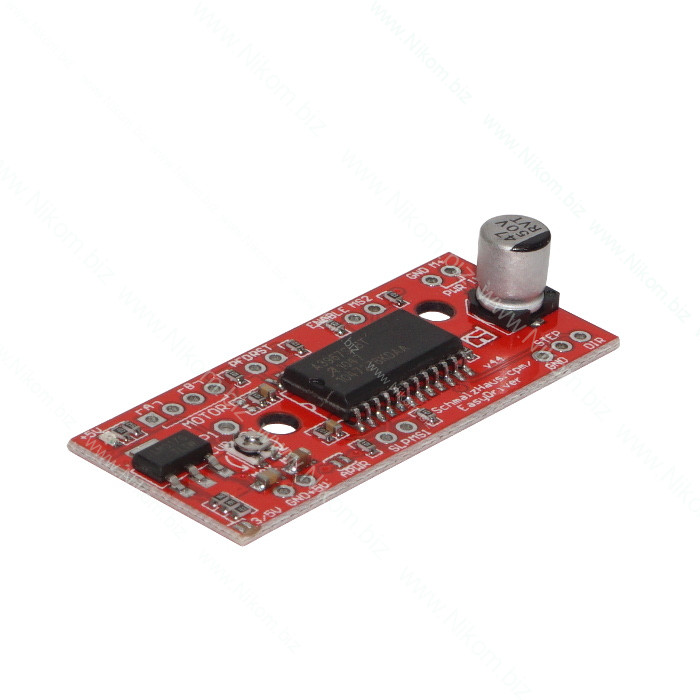

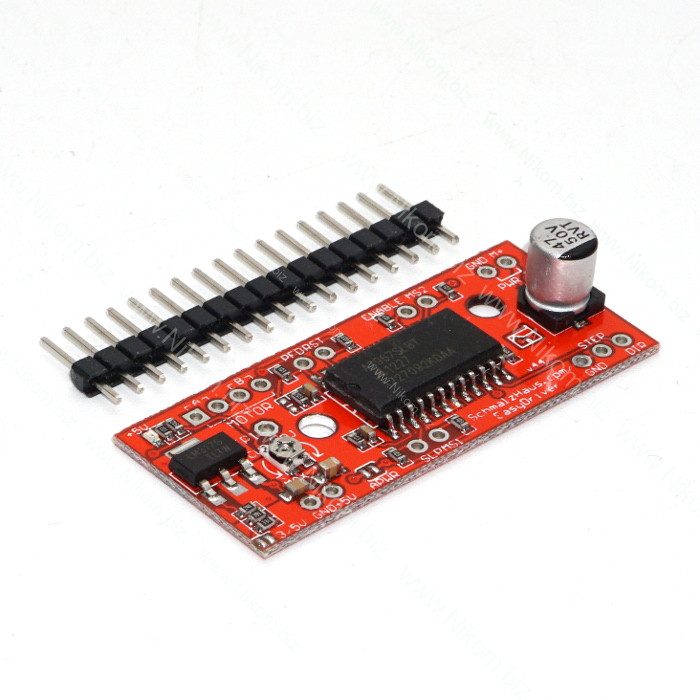

Модуль контролер крокового двигуна
Uжив. модуля=3,3-5В, Uжив. драйвера=6-30В Іжив.=150-750мА, на A3967
90.5 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Додаткова інформація
Опис
Цей модуль виконаний на базі мікросхеми A3967 і призначений для керування кроковим двигуном. Модуль управляється за допомогою мікроконірорлер, або через порт LPT за допомогою спеціального ПЗ.
Особливості підключення
- DIR: вхід DIR контролера;
- STEP: вхід STEP контролера;
- ENABLE: вхід ENABLE контролера;
- SLEEP: режим сну;
- RESET: перезавантаження драйвера;
- MS1, MS2: мікробний відбір;
- PFD: керування формою ШІМ;
- +5V: виведення живлення 5V;
- Vcc+: напруга живлення;
- GND: загальна точка (мінус живлення), також пов'язане з контролером GND;
- A+, A-, B+, B-: підключення крокового двигуна.
PFD - змінює форму ШІМ і впливає на динамічні характеристики драйвера. У зв'язку з складністю, його налаштування проводиться емпіричним шляхом, або залишають значення за замовчуванням. Для отримання більш детальної інформації дивіться документацію на мікросхему A3967.
Виведення живлення +5 V при випаяній перемичці APWR може використовуватися як Vcc+.
Регулювання мікроскопа
| 1/1 | 1/2 | 1/4 | 1/8(за замовчуванням) | |
| MS1 | 0 | 1 | 0 | 1 |
| MS2 | 0 | 0 | 1 | 1 |
Технічні характеристики
- напруга живлення: 7..30 В;
- максимальний струм для кожного каналу: 150.750 мА;
- робоча температура: 0..70 про З.
