АкціїМодуль драйвер крокового двигуна
на мікросхемі ULN2003A, Uп=5..12В, навантаження не більше 0,5 А
на складі 35 шт.
в магазині 16 шт.
код: A529011
China
China

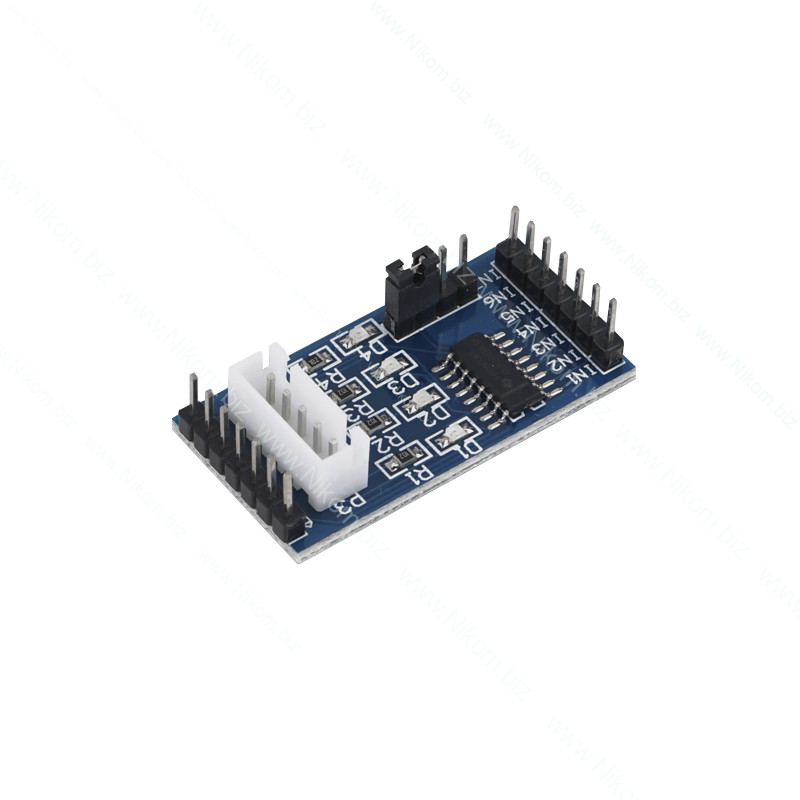

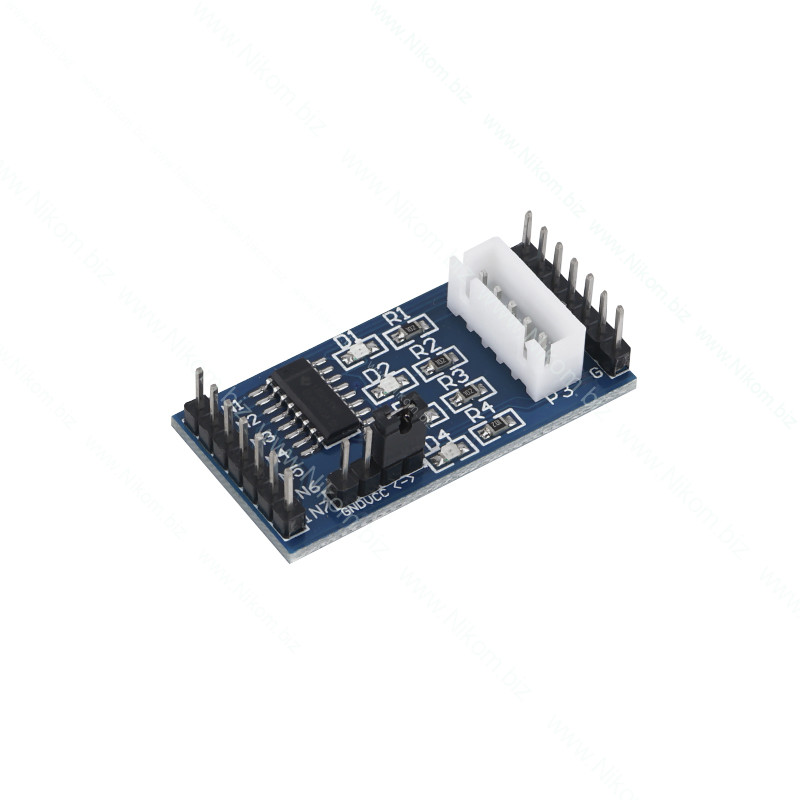

Модуль драйвер крокового двигуна
на мікросхемі ULN2003A, Uп=5..12В, навантаження не більше 0,5 А
60 грн
код:
| Параметр | Значення |
|---|---|
| Тип пристрою | драйвер двигуна |
| Тип двигуна | уніполярний кроковий |
| Кількість каналів | 4 |
| Напруга живлення логіки, В | 3,3 - 5 |
| Напруга живлення двигуна, В | 5 - 12 |
| Максимальний струм, А | 0,5 |
| Тип керування | TTL |
| Наявність індикації | світлодіоди |
| Підтримка підключення до мікроконтролера | так |
| Захист від зворотної ЕРС | так |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис

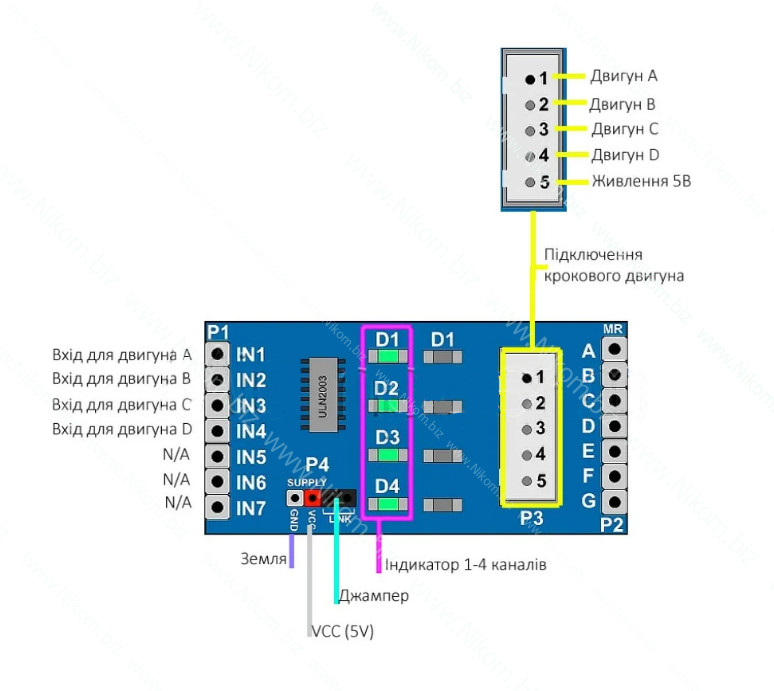

Драйвер на базі ULN2003A призначений для керування уніполярними кроковими двигунами через інтерфейс IN1–IN4 з логікою 3,3–5 В. Підключення живлення можливе в діапазоні 5–12 В, передбачено роз’єм для двигуна типу 28BYJ-48 та світлодіодну індикацію стану каналів.
Технічні характеристики
- Мікросхема: ULN2003A
- Напруга живлення: 5–12 В
- Логічна напруга: 3,3–5 В
- Кількість каналів: 4
- Максимальний струм на канал: 500 мА
- Максимальна напруга комутації: 50 В
- Інтерфейси: IN1, IN2, IN3, IN4
- Роз’єм двигуна: 5-контактний JST
- Індикація: 4 світлодіоди
- Розмір: 40,7×20,5 мм
- Робоча температура: -20…+85°C
- Матеріал плати: FR4
Функціонал
- Керування уніполярним кроковим двигуном
- Підтримка режимів Full step, Half step, Wave drive
- Індикація стану каналів світлодіодами
- Захист від зворотної ЕРС (flyback діоди)
- Сумісність з мікроконтролерами та одноплатними ПК
