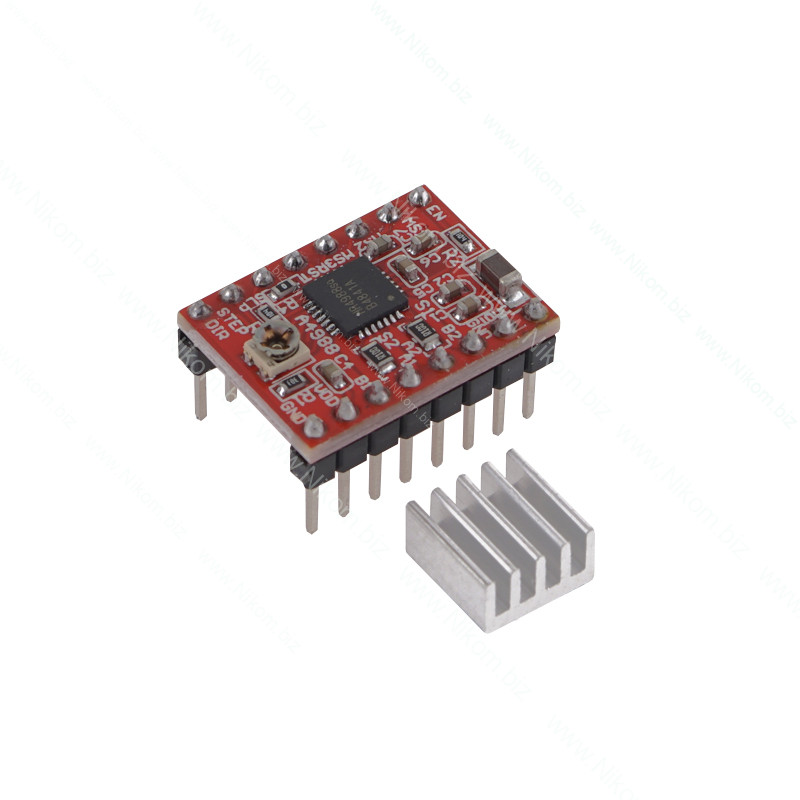

Модуль контролер крокового двигуна A4988
21х16хН11мм(з виводами), повний крок, 1/2, 1/4, 1/8 і 1/16 кроку
81.5 грн
код:
| Параметр | Значення |
|---|---|
| Тип пристрою | контролер крокового двигуна |
| Тип двигуна | кроковий |
| Кількість каналів | 1 |
| Напруга живлення двигуна, В | 8 - 35 |
| Максимальний струм, А | 1,5 |
| Тип керування | STEP-DIR |
| Напруга живлення логіки, В | 3 - 5,5 |
| Підтримка підключення до мікроконтролера | так |
| Наявність реверсу | так |
| Підтримка мікрокроку | так |
| Захист від перевантаження | так |
| Захист від перегріву | так |
| Робочий ток, А | 1 |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис
Модуль драйвера DRV8825 призначений для керування кроковим двигуном за допомогою мікроконтролера через сигнали STEP та DIRECTION. Підключення включає живлення двигуна до VMOT і GND, живлення логіки до VDD і GND, підключення обмоток двигуна до виводів 1A, 1B, 2A, 2B, а також керуючі сигнали /ENABLE, MS1, MS2, MS3, /RESET, /SLEEP, STEP, DIRECTION для налаштування режимів роботи та мікрокроку. Налаштування мікрокроку здійснюється встановленням логічних рівнів на MS1, MS2, MS3: повний крок (0,0,0), 1/2 (0,0,1), 1/4 (0,1,0), 1/8 (0,1,1), 1/16 (1,1,1). У комплект входить радіатор для покращення тепловідведення.
Технічні характеристики
- Мікросхема: DRV8825
- Напруга живлення двигуна: 8–35 В
- Напруга живлення логіки: 3–5,5 В
- Номінальний струм: до 1 А
- Максимальний струм: до 1,5 А (з радіатором)
- Режими мікрокроку: 1, 1/2, 1/4, 1/8, 1/16
- Розмір: 15×20 мм
Функціонал
- Керування кроковим двигуном
- Підтримка мікрокрокового режиму
- Налаштування режимів через MS1, MS2, MS3
- Зміна напрямку обертання
- Режим сну та перезавантаження
- Захист від перевантаження
- Захист від короткого замикання
- Захист від перегріву
Налаштування кроку здійснюється за допомогою встановлення логічних рівнів на виводах MS1 , MS2 , MS3 .
| Розмір кроку | MS1 | MS2 | MS3 |
|
Повний крок |
0 | 0 | 0 |
| 1\2 | 0 | 0 | 1 |
| 1\4 | 0 | 1 | 0 |
| 1\8 | 0 | 1 | 1 |
| 1\16 | 1 | 1 | 1 |

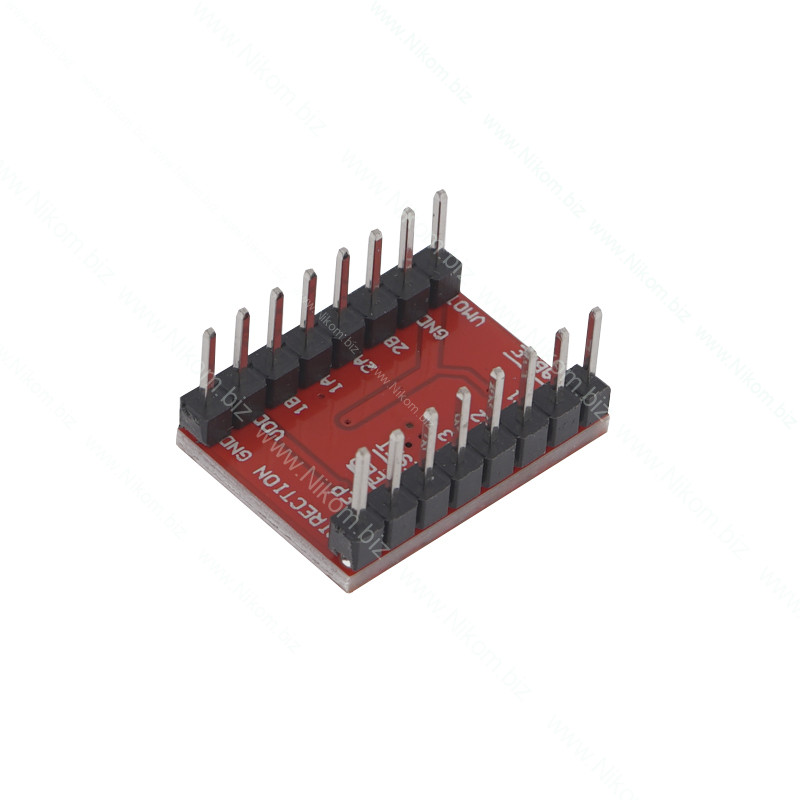

Для підключення модуля на платі передбачені такі виводи:
- /ENABLE - чутливість роботи чіпа;
- MS1 – налаштування кроку;
- MS2 – налаштування кроку;
- MS3 – налаштування кроку;
- /RESET -перезавантаження чіпа (активний рівень "0");
- /SLEEP -перехід у сплячий режим(активний рівень "0");
- STEP -імпульс повороту двигуна;
- DIRECTION -напрямок повороту;
- VMOT -живлення двигуна(+);
- GND - живлення двигуна (-);
- 2B -підключення крокового двигуна;
- 2A - підключення крокового двигуна;
- 1A - підключення крокового двигуна;
- 1B - підключення крокового двигуна;
- VDD - живлення логіки (+);
- GND – живлення логіки (-).
