Опис

ШИМ регулятор швидкості двигуна DC 12-40В 10А 13КГц використовується для точного регулювання швидкості двигуна постійного струму.

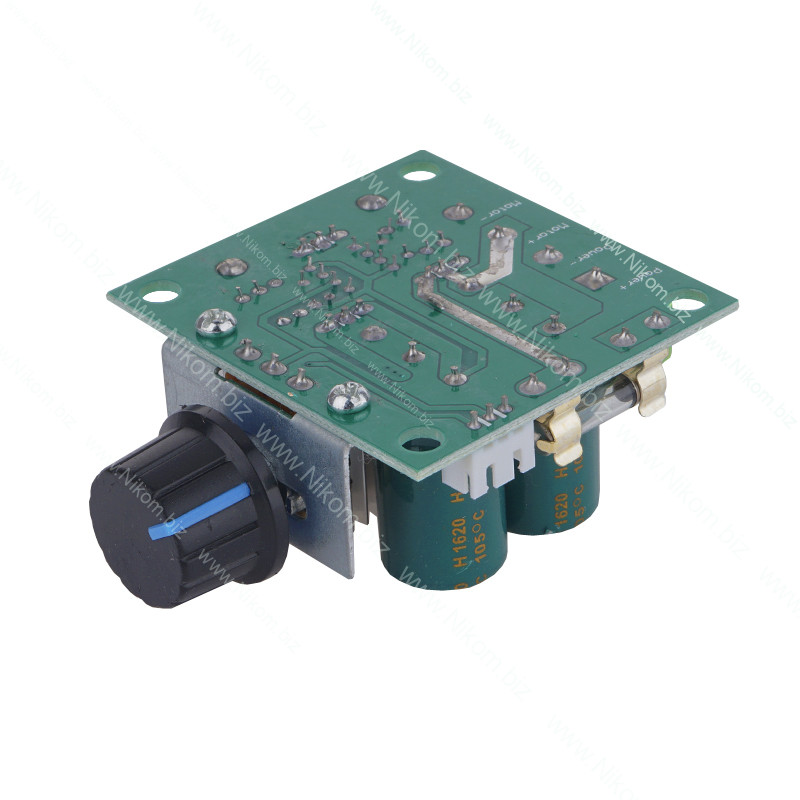

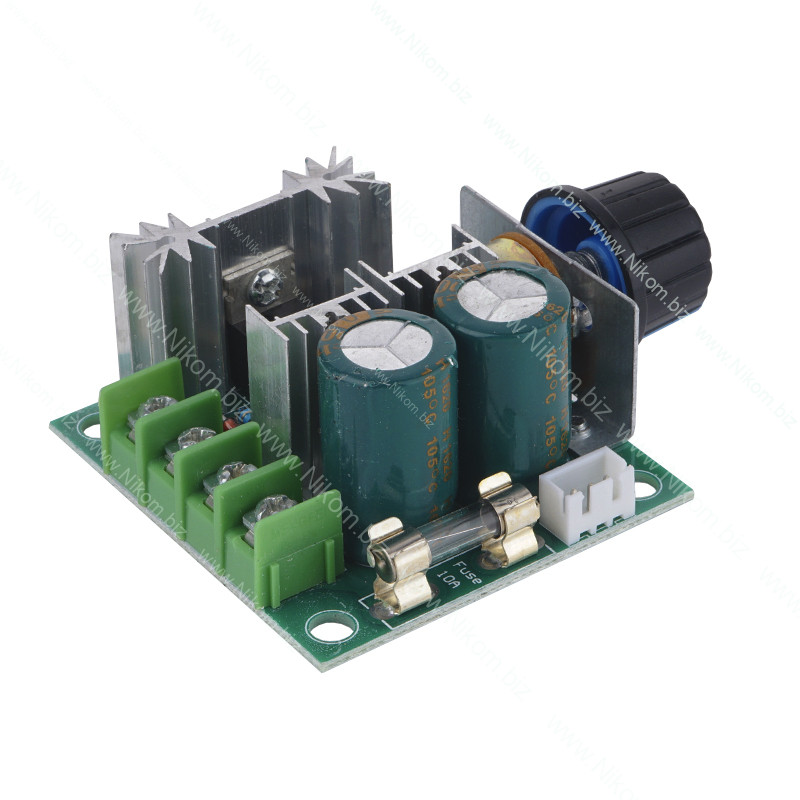

До модуля підключається відповідний двигун постійного струму та живлення  по клемах і можна розпочинати роботу. На платі регулятора передбачено 4 отвори для закріплення на плоскій поверхні. На платі регулятора є запобіжник, розрахований до 10А сили струму, що використовується для запобігання подачі на плату аварійного струму більше 10А.

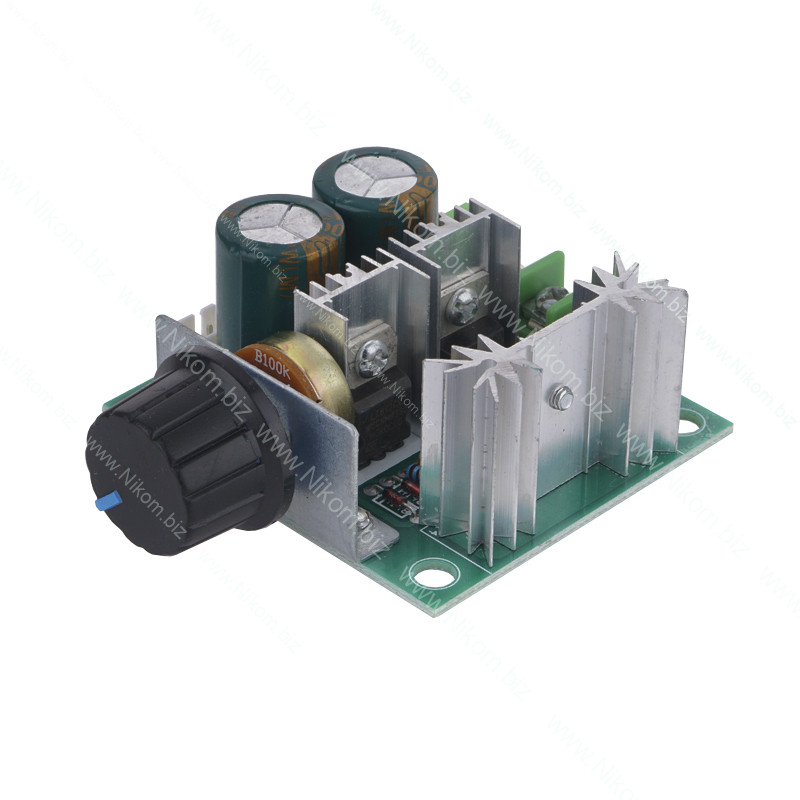

Управління швидкістю двигуна здійснюється за допомогою регулювального резистора на 10 кОм із ручкою. Регулювання швидкості буде здійснюватись від 10 до 100% від максимальної швидкості. На платі регулятора є 4 клеми затискача для підключення двигуна та живлення.

Особливості підключення

• "Power +" - позитивний полюс живлення регулятора;

• «Влада -» - «земля»;

•  "Motor +" - позитивний полюс живлення двигуна;

• "Motor -" - негативний полюс живлення двигуна;



Технічні характеристики

• Напруга живлення від 12 до 40 В постійного струму ( від зовнішнього джерела живлення);
• Максимальний струм – 10 А;
• Управління потужністю – від 0,01 до 400 Вт;
• Статичний струм – 0,02 А (в режимі очікування);
• ШІМ робочий цикл - від 10% до 100%;
• Частота ШІМ – 13 кГц;
• Габарити (з ручкою регулювання) – 77 x 60 x 30 мм;
