Програмована двоканальна плата керування реле призначена для керування різними типами електричних навантажень напругою до 250 В. Плата оснащена двома незалежними релейними виходами, двома входами типу NPN (низький рівень активний) та підтримує керування через інтерфейси RS485 і TTL. Підходить для промислового та побутового використання. Має вбудовану оптоізоляцію, захист від неправильного підключення, перевантаження та зворотного струму. Підтримується прошивка через UART. Керування здійснюється за допомогою командних протоколів у форматі HEX або ASCII. Застосовується для вмикання та вимикання електроприладів, електромагнітних клапанів, моторів та інших пристроїв.

• Розміри: 78×47×25
• Живлення: DC 5V / DC 12V / DC 24V
• Перемикальний струм: 0–10А
• Перемикальна напруга: 0–250В
• Перемикальна потужність: до 300 Вт
• Напруга котушки реле: DC12V або DC24V
• Потужність котушки: 0.36 Вт
• Ізоляція: 100MΩ (при 500VDC)
• Пробивна напруга: 1000VAC (1 хв), між контактами — 400VAC (1 хв)
• Робоча температура: від -30°C до +70°C
• Вологість: від 20% до 80%RH
• Час спрацювання реле: 10 мс
• Час відпускання реле: 5 мс
• Механічний ресурс: 10⁷ вмикань (300 за хв)
• Електричний ресурс: 10⁵ вмикань (30 за хв)

• Два програмованих релейних виходи
• Два дискретних входи типу NPN
• Оптична ізоляція реле
• Підтримка інтерфейсів TTL і RS485
• Підтримка завантаження прошивок через UART
• Світлодіодні індикатори живлення, входів і виходів
• Захист від переполюсовки та перевантаження
• Індикація спрацювання реле
• Можливість зміни адреси плати
• Керування через HEX і ASCII команди
• Сумісність з мікроконтролерами STC
• Надаються схеми підключення, приклади, програмне забезпечення та бібліотеки

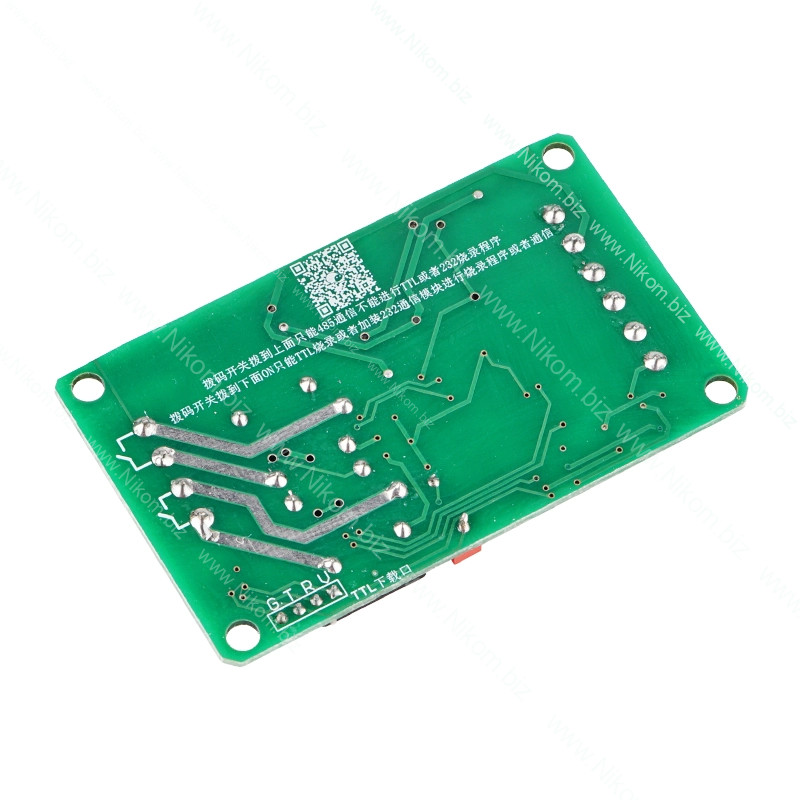

• V — +5V
• R — RXD (P3.0)
• T — TXD (P3.1)
• G — GND
• Перемикач TTL/485: ON — RS485, OFF — TTL

Вхідний клемник (ліворуч):
• Червоний – Живлення +
• Чорний – Живлення –
• Фіолетовий – Вхідний сигнал A
• Сірий – Вхідний сигнал B
• Синій – RS485 A
• Рожевий – RS485 B

Вихідний клемник (праворуч):
• Перший канал: COM – Загальний контакт, CK – Нормально відкритий контакт
• Другий канал: COM – Загальний контакт, CK – Нормально відкритий контакт

Функція 1: Зміна адреси плати
Команда: AA 00 01 01 BB
Приклад: змінити адресу з 00 на 01

Функція 2: Увімкнення першого реле
Команда: AA 00 02 01 BB

Функція 3: Вимкнення другого реле
Команда: AA 00 03 01 BB

Функція 4: Увімкнення всіх реле
Команда: AA 00 04 FF BB

Функція 5: Вимкнення всіх реле
Команда: AA 00 05 00 BB

Функція 6: Запит стану реле
Команда: AA 00 06 01 BB
Відповідь: 00 – вимкнено, FF – увімкнено

Функція 7: Запит стану входу
Команда: AA 00 08 01 BB
Відповідь: 00 – сигнал відсутній, 01 – вхід активний

Функція 8: Інверсія стану реле
Команда: AA 00 07 00 BB

Функція 9: Інверсія стану входу
Команда: AA 00 09 00 BB
Відповідь: 00 – вхід вимкнений, FF – вхід увімкнений

Функція 10: Скидання адреси
Команда: AA 00 00 00 BB

ASCII команди:
A – увімкнути реле
a – вимкнути реле
B – запит виходу (C – увімкнено, c – вимкнено)
b – запит входу (D – увімкнено, d – вимкнено)
E – інверсія стану реле
