Модуль реле часу з затримкою
виконано на NE555, 10а, Uп=12В, затримка 0..10с
71.5 грн
код:
| Параметр | Значення |
|---|---|
| Напруга живлення, В | 9 - 12 |
| Тип живлення | dc |
| Комутований струм, А | 10 |
| Кількість каналів | 1 |
| Кількість програм / режимів | 1 |
| Діапазон часу | 0 - 10 с |
| Одиниці виміру часу | сек |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис

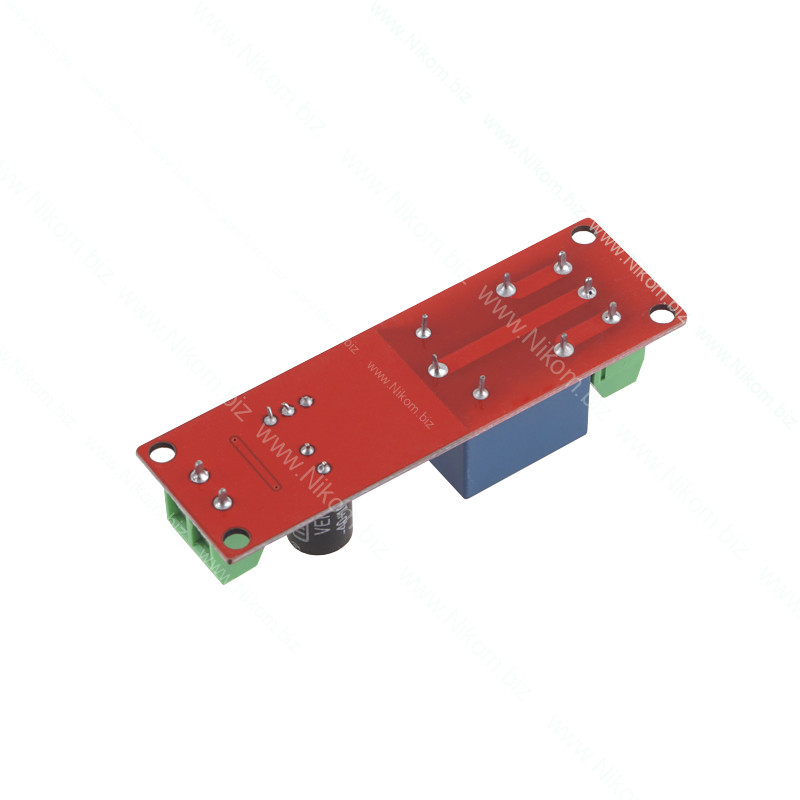

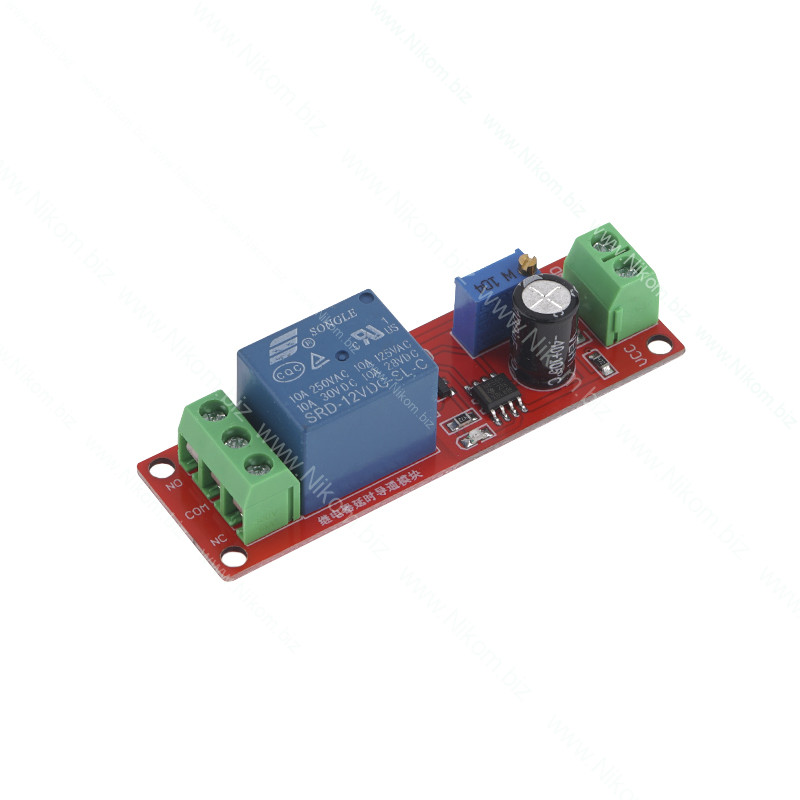

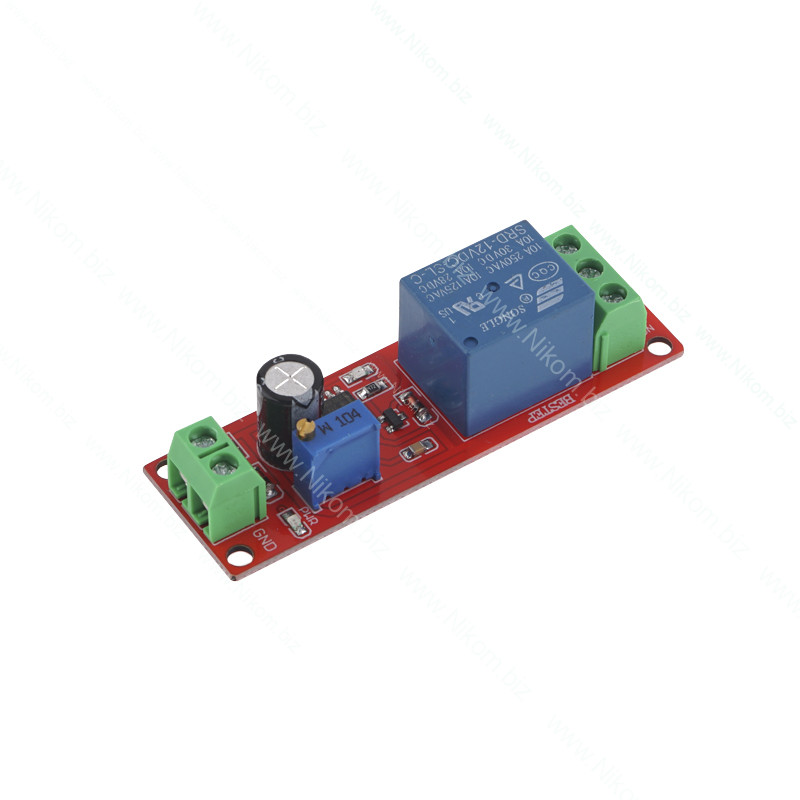

Модуль реле часу з затримкою виконаний на базі мікросхеми NE555. Призначений для комутації навантаження з короткочасною затримкою до 10 секунд. Оснащений клемними колодками для зручного підключення живлення та навантаження. Час затримки налаштовується підстроювальним резистором.
Технічні характеристики
- Керуючий сигнал: 9..12 В
- Максимальний струм навантаження: 10 А
- Діапазон затримки: 0..10 с
- Розміри: 68 мм x 22 мм x 20 мм
Функціонал
- Комутація навантаження з затримкою
- Підключення через клемні колодки
- Ручне регулювання часу затримки
Інтерфейс модуля
Для підключення навантаження до модуля на платі встановлено клемну колодку з трьома контактами:
- CK – замкнуто за замовчуванням;
- CB - розімкнуто за замовчуванням (замикається при подачі керуючого сигналу);
- COM – спільний контакт реле.
Для подачі керуючого сигналу на платі встановлено клемну колодку з двома контактами:
- Vcc – позитивний полюс керуючого сигналу;
- GND - загальний провід (земля).
Тимчасова затримка встановлюється за допомогою встановленого на плату підстроювального резистора.
