Опис

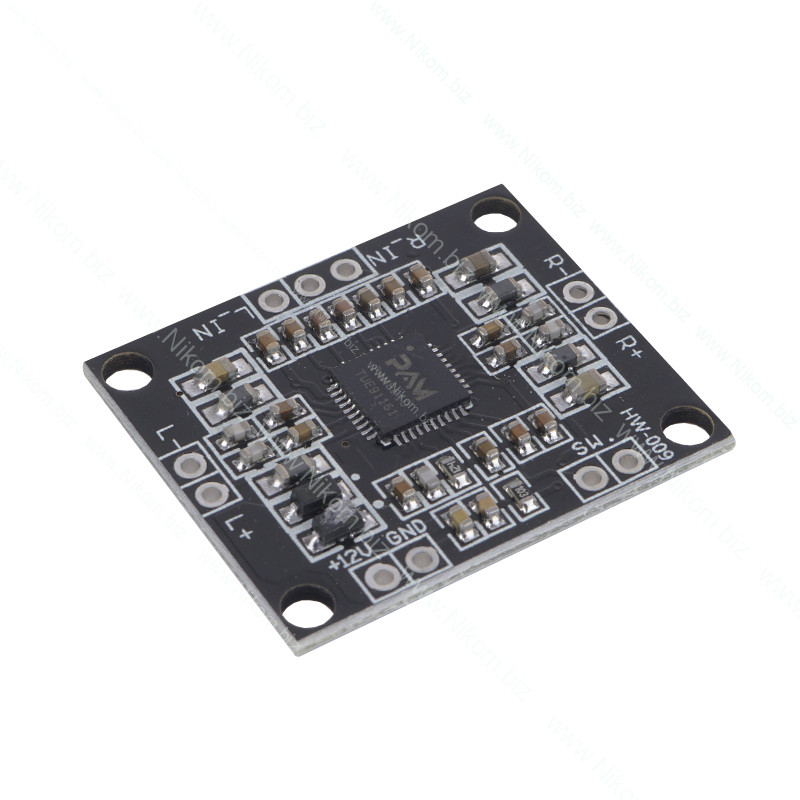

Даний модуль виконаний на мікросхемі PAM8610 і є підсилювачем D класу. Головна особливість цього підсилювача - його розмір і хороша потужність, при таких габаритах. Завдяки своїй компактності, цей підсилювач зручно використовувати у портативних аудіопристроях.

Технічні характеристики

• Діапазон робочих частот: 20 Гц – 20 КГц;
• Напруга живлення: 7..15;
• Струм спокою: 4 мкА;
• Вихідна потужність: 10 Вт + 10 Вт (на 8 Ом);
• Рекомендоване навантаження: 8 Ом, допустиме 4 - 8 Ом;
• Максимальна вихідна потужність: 15 Вт + 15 Вт (на 4 Ом) (потрібна установка радіатора!);
• Частота перетворення: 350 КГц;
• ККД: більше 90 % (не вимагає масивних радіаторів охолодження);
• Габарити: 30 х 25 х 2,5 мм.

Особливості підключення

• MS : увімкнення/вимкнення звуку;
• +12V : напруга живлення від 7 до 15 В;
• GND : загальний провід («земля»);
• L+ ,  L- : лівий динамік ( L+  живлення динаміка,  L-  «земля»);
• R+ ,  R- : правий динамік ( R+  живлення динаміка,  R-  «земля»);
• R_IN : правий канал;
• L_IN : лівий канал.
