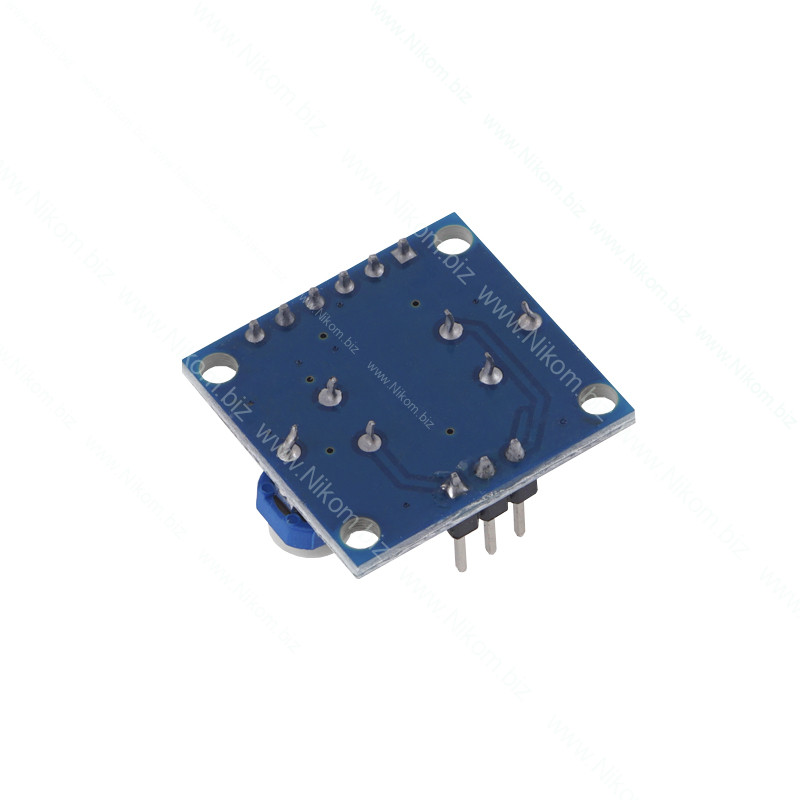

Цифрова плата підсилювача D-класу на PAM8406
стерео 2x5w, живлення 2,5-5В, регулювання гучності по обох каналах
на складі 29 шт.
в магазині 4 шт.
код: A532018
China
China
Цифрова плата підсилювача D-класу на PAM8406
стерео 2x5w, живлення 2,5-5В, регулювання гучності по обох каналах
55.5 грн.
код:
| Параметр | Значення |
|---|---|
| Тип живлення | DC |
| Напруга живлення, В | 2.5 - 5.5 |
| Конфігурація виходу | стерео |
| Мікросхема | PAM8406 |
| Клас підсилювача | D |
| Кількість каналів | 2 |
| Тип пристрою | підсилювач |
| Діапазон частот, Гц | – |
| Опір навантаження, Ом | 2 / 4 |
Опис
Цифровий стереопідсилювач на мікросхемі PAM8406 забезпечує вихідну потужність до 2×5 Вт. Призначений для роботи з динаміками опором 2 або 4 Ом. Працює від низьковольтного живлення 2,5–5,5 В та має окремі регулятори гучності для кожного каналу.
Технічні характеристики
• Мікросхема підсилювача: PAM8406
• Клас підсилювача: D
• Напруга живлення: 2,5–5,5 В
• Вихідна потужність: до 2×5 Вт
• Підтримуване навантаження: 2 Ом, 4 Ом
• ККД: до 90 %
• Розміри: 24×23×12 мм
• Клас підсилювача: D
• Напруга живлення: 2,5–5,5 В
• Вихідна потужність: до 2×5 Вт
• Підтримуване навантаження: 2 Ом, 4 Ом
• ККД: до 90 %
• Розміри: 24×23×12 мм
Функціонал
• Підсилення стереосигналу
• Регулювання гучності окремо для кожного каналу
• Працює з низьковольтними джерелами живлення
• Регулювання гучності окремо для кожного каналу
• Працює з низьковольтними джерелами живлення

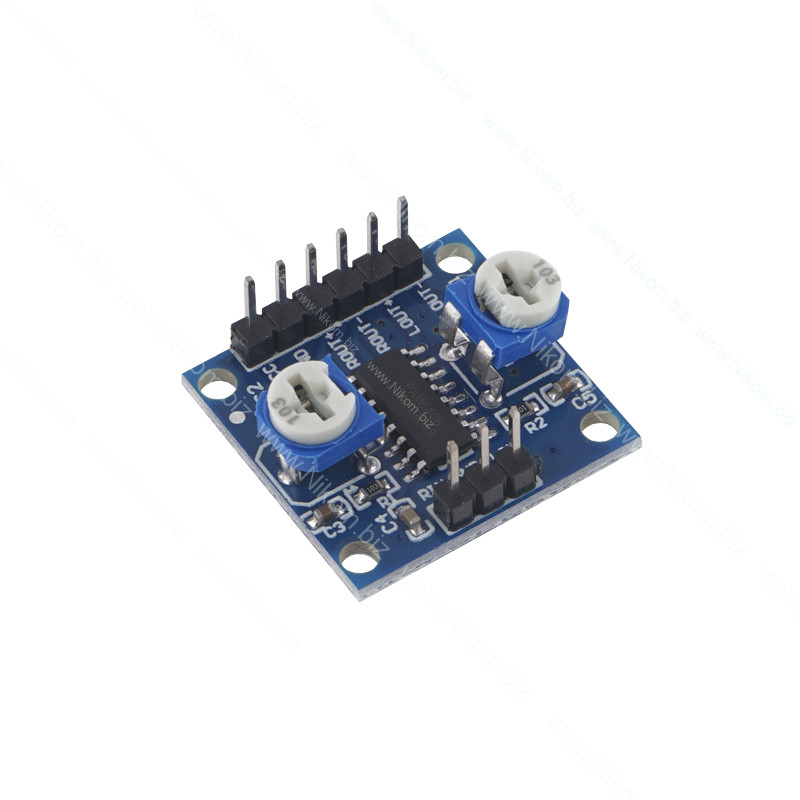

Для підключення живлення та динаміків на платі модуля передбачені такі виводи:
- ROUT+ - позитивний полюс динаміка правого каналу;
- ROUT- - негативний полюс динаміка правого каналу;
- LOUT+ - позитивний полюс динаміка лівого каналу;
- LOUT- - негативний полюс динаміка лівого каналу;
- VCC – позитивний полюс живлення;
- GND – загальний провід.

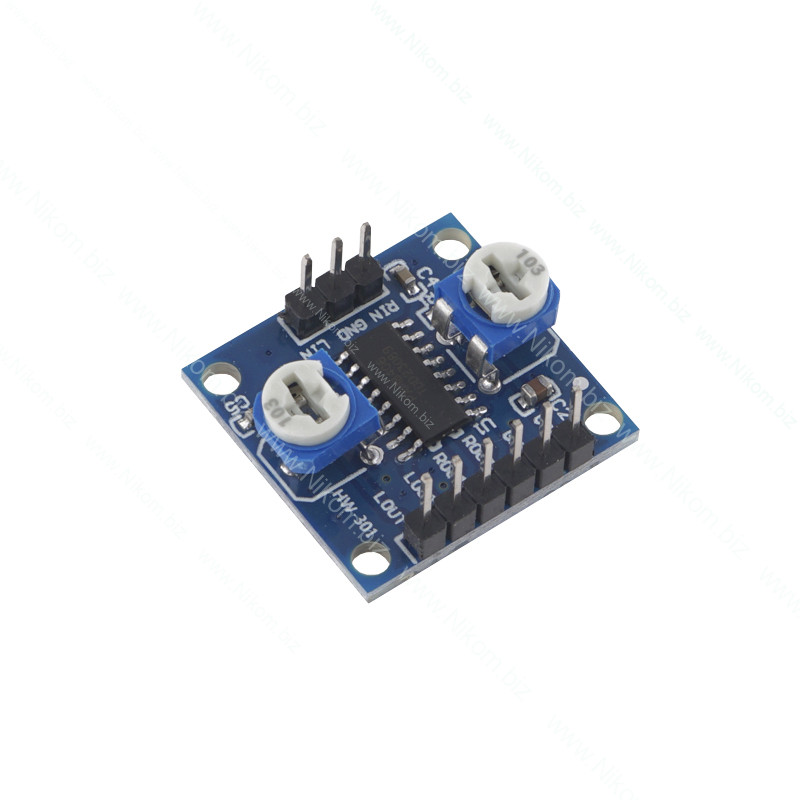

Для підключення джерела звуку на платі передбачені такі виводи:
- RIN – вхід правого аудіо каналу;
- LIN – вхід лівого аудіо каналу;
- GND – загальний провід.
