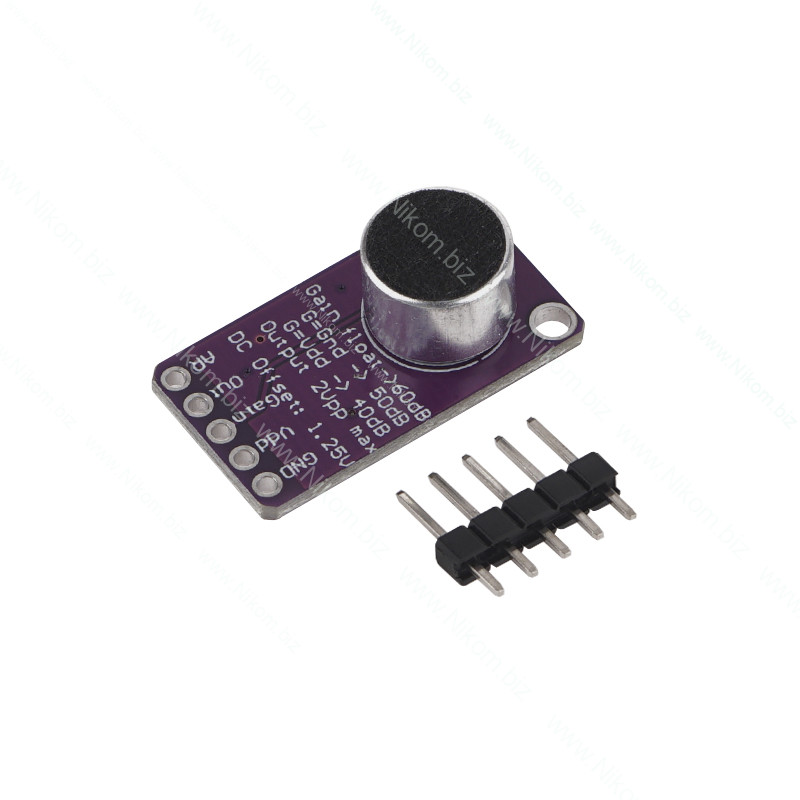

Модуль мікрофонний підсилювач Max9814
20Hz - 20 KHz 2.7V-5.5V for Arduino With Pins, 40dB/50dB/60dB
на складі 19 шт.
в магазині 2 шт.
код: A532030
China
China
Модуль мікрофонний підсилювач Max9814
20Hz - 20 KHz 2.7V-5.5V for Arduino With Pins, 40dB/50dB/60dB
150.5 грн.
код:
| Параметр | Значення |
|---|---|
| Тип живлення | DC |
| Напруга живлення, В | 2.6 - 5.5 |
| Конфігурація виходу | моно |
| Мікросхема | Max9814 |
| Кількість каналів | 1 |
| Тип пристрою | передпідсилювач |
| Діапазон частот, Гц | 20 - 20000 |
Опис

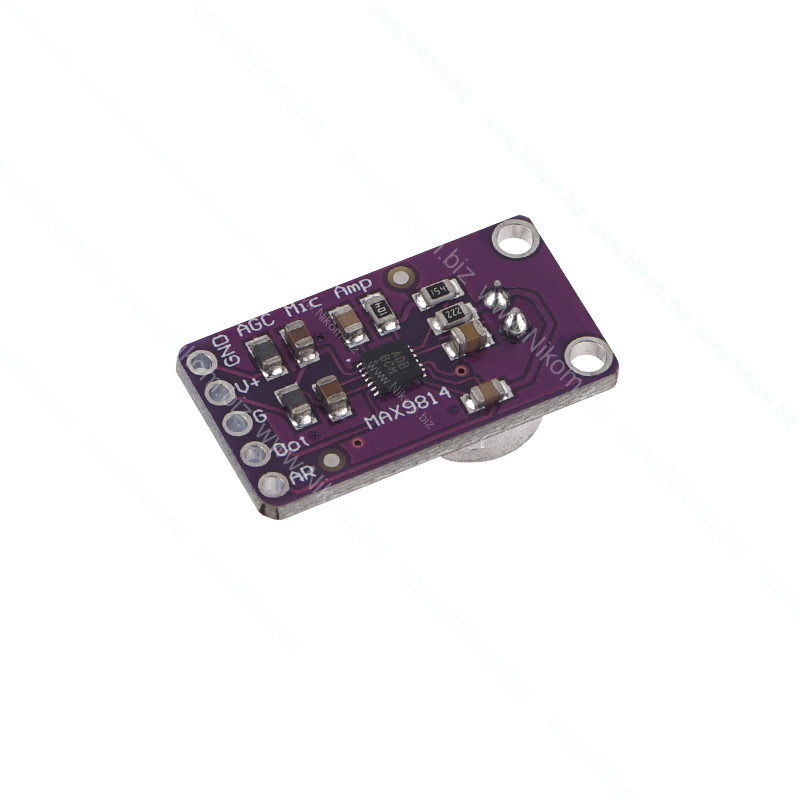

Модуль на мікросхемі MAX9814 – це малошумний мікрофонний підсилювач з електретним мікрофоном і автоматичним регулюванням посилення (АРП). Ідеально підходить для використання в проектах Arduino та інших мікроконтролерах.
Технічні характеристики
• Напруга живлення: 2,7 – 5,5 В
• Частотний діапазон: 20 Гц – 20 кГц
• Коефіцієнт гармонік: 0,04%
• Щільність шуму: 30 нВ
• Три рівні посилення: 40 дБ / 50 дБ / 60 дБ
• Співвідношення наростання/спаду: 1:500 / 1:2000 / 1:4000
• Температурний діапазон: -40°C .. +85°C
• Розміри: 14,5 x 25 x 8 мм
• Частотний діапазон: 20 Гц – 20 кГц
• Коефіцієнт гармонік: 0,04%
• Щільність шуму: 30 нВ
• Три рівні посилення: 40 дБ / 50 дБ / 60 дБ
• Співвідношення наростання/спаду: 1:500 / 1:2000 / 1:4000
• Температурний діапазон: -40°C .. +85°C
• Розміри: 14,5 x 25 x 8 мм
Підключення
• GND – загальний провід
• Vdd – живлення
• Gain – керування коефіцієнтом підсилення
• Out – вихід сигналу
• AR – вхід зворотного зв’язку
Вибір коефіцієнта підсилення:
• Gain на Vdd → 40 дБ
• Gain на GND → 50 дБ
• Gain не підключено → 60 дБ
• Vdd – живлення
• Gain – керування коефіцієнтом підсилення
• Out – вихід сигналу
• AR – вхід зворотного зв’язку
Вибір коефіцієнта підсилення:
• Gain на Vdd → 40 дБ
• Gain на GND → 50 дБ
• Gain не підключено → 60 дБ
