Опис

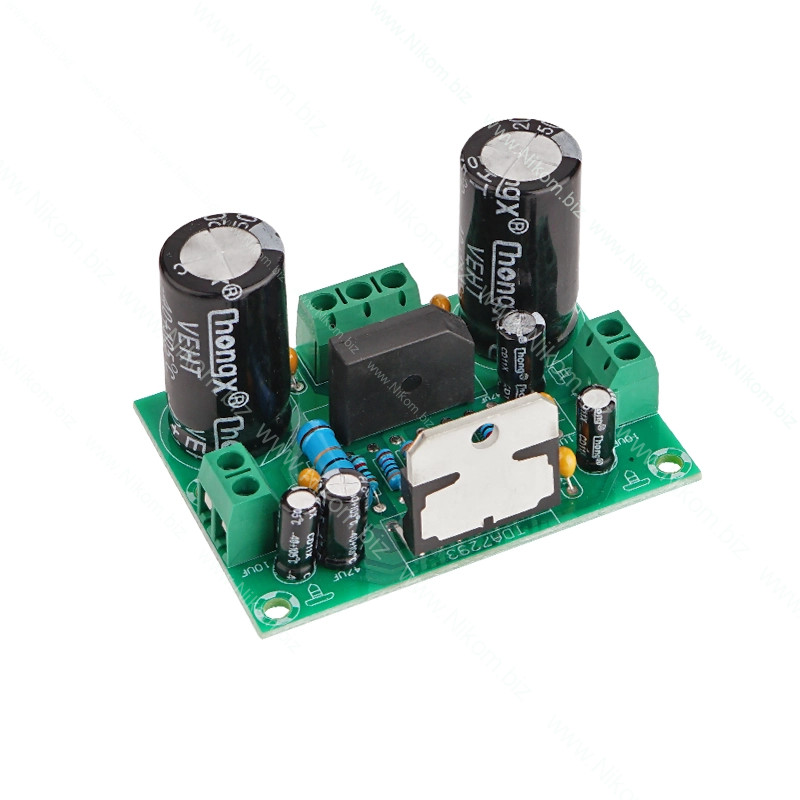

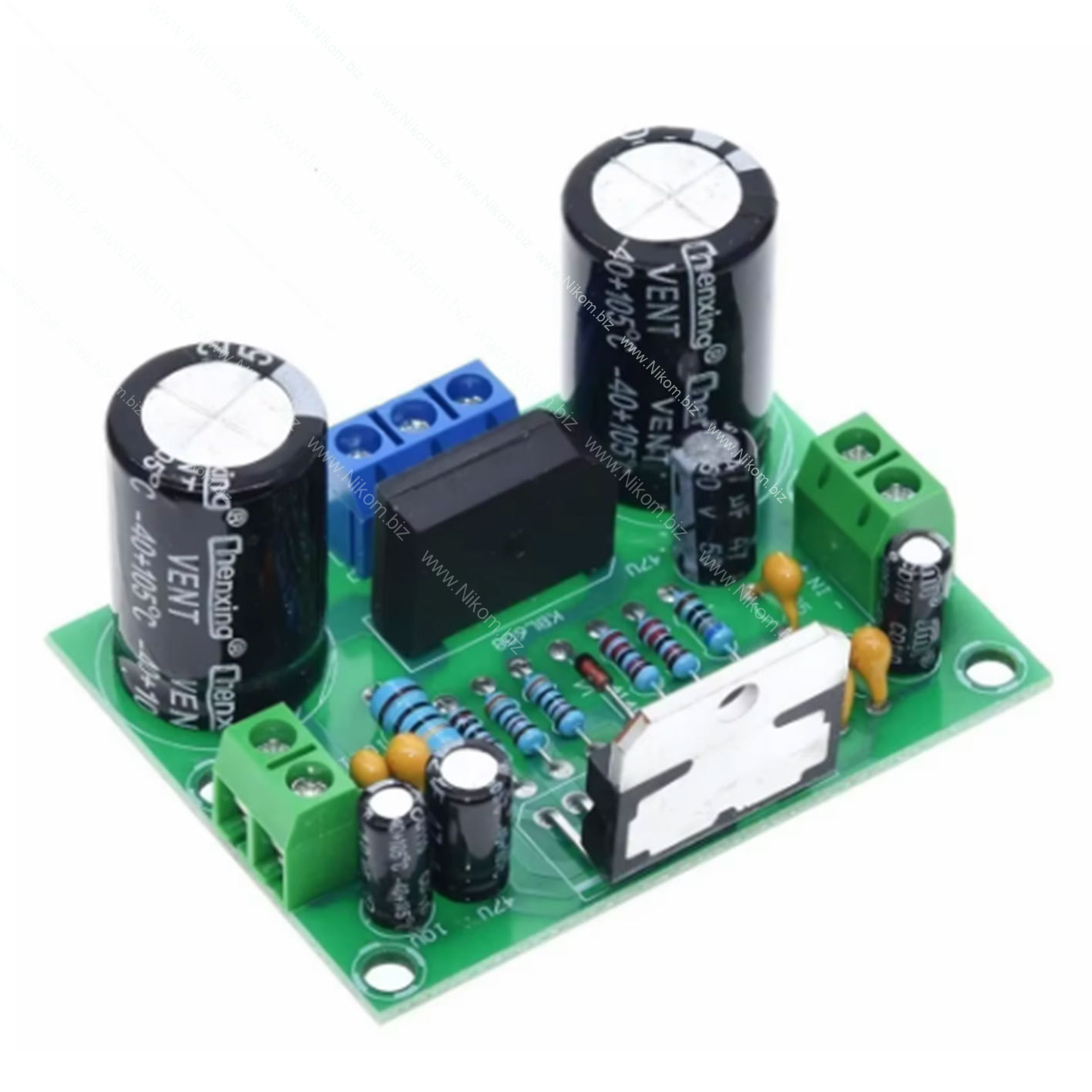

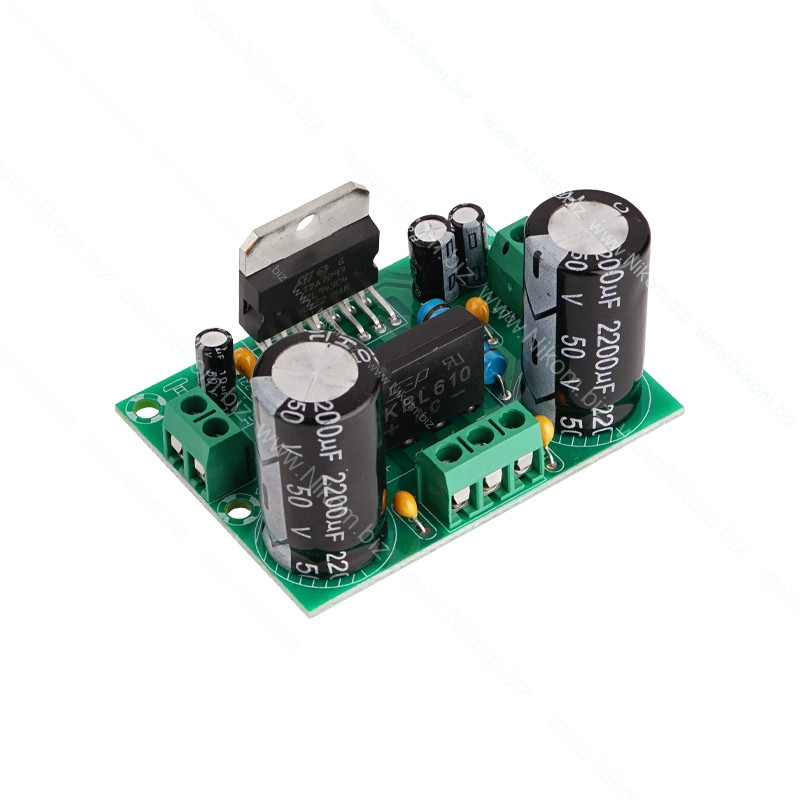

Модуль підсилювача потужності на основі TDA7293 призначений для побудови аудіосистем із високою якістю звучання. Підходить для роботи з акустикою потужністю від 100 Вт та опором від 4 до 8 Ом. Забезпечує номінальну вихідну потужність 85 Вт із низьким рівнем спотворень та пікову потужність до 100 Вт. Відрізняється стабільною роботою та надійними компонентами, включаючи фільтруючий конденсатор 2200 мкФ/50 В.

Технічні характеристики

• Мікросхема: TDA7293
• Вхідна напруга: AC 12–36 В (двополярне живлення)
• Рекомендована напруга живлення: AC 32 В (двополярне)
• Вихідна потужність: 100 Вт (пікова), 85 Вт (номінальна)
• Опір навантаження: 4–8 Ом
• Тип каналу: моно (1 канал)
• Інтерфейс живлення: клемний роз'єм
• Розмір плати: 60×46 мм
• Діаметр монтажних отворів: 3,2 мм
• Відстань між монтажними отворами: 53×22 мм

Функціонал

• Підсилення аудіосигналу в моно-режимі
• Підтримка роботи з акустикою 4–8 Ом
• Висока якість звуку з низькими спотвореннями
• Можливість використання у складі аудіосистем і активних колонок
• Стабільна робота при тривалому навантаженні

Попередження

• Обов’язково встановлюйте радіатор! Без нього пристрій перегріється і може вийти з ладу.
• Використовуйте трансформатор із 3 проводами, двополярне живлення 12–32 В змінної напруги.
• Не можна використовувати постійну напругу або блоки живлення з однією обмоткою — при підключенні пристрій згорить.
• Двополярне постійне живлення також заборонене, при підключенні пристрій згорить.
