Опис

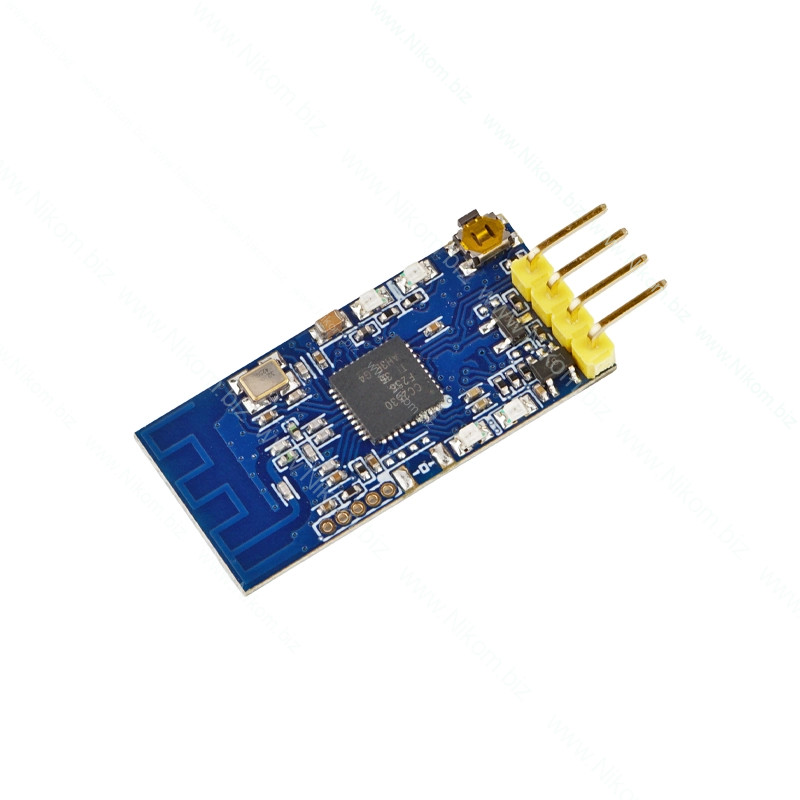

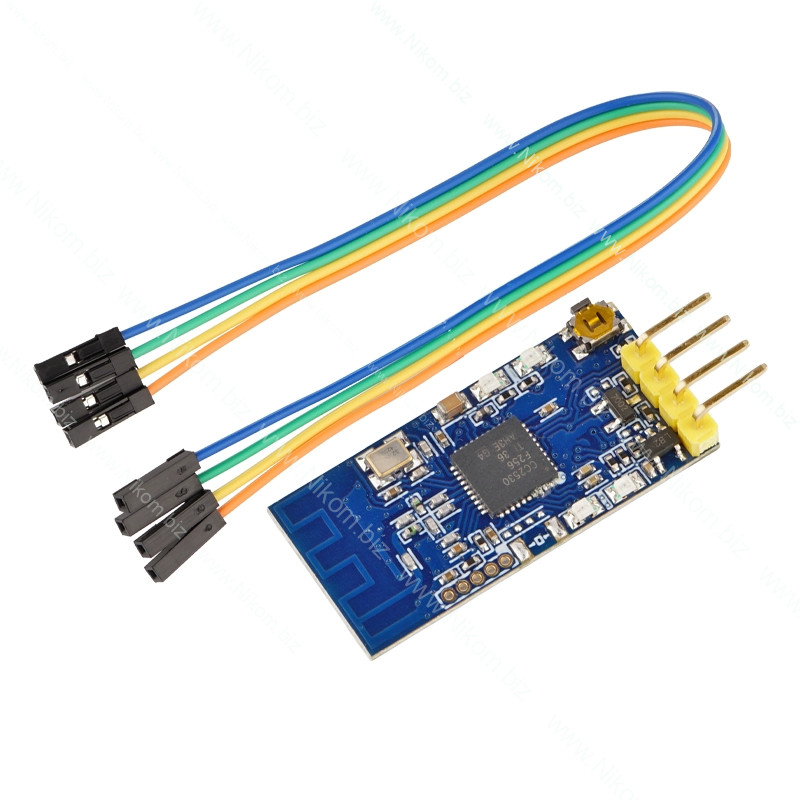

Бездротовий модуль призначений для передачі даних через інтерфейс UART із використанням технології ZigBee на частоті 2.4 ГГц. Оснащений чіпом CC2530F256RHAR, підтримує надійну передачу на відстань до 250 метрів. Працює в режимах точка‑до‑точки і широкомовного передавання, адаптується до рівня TTL та має низьке енергоспоживання.

Технічні характеристики

• Чіп: CC2530F256RHAR
• Частота роботи: 2400–2450 МГц
• Потужність передачі: 4.5 dBm
• Швидкість передачі: до 3300 Bps
• Дальність передачі: до 250 метрів
• Діапазон напруги живлення: 3–5.5 В
• Рівень інтерфейсу: TTL
• Струм споживання: менше 30 мА
• Інтерфейс зв’язку: UART

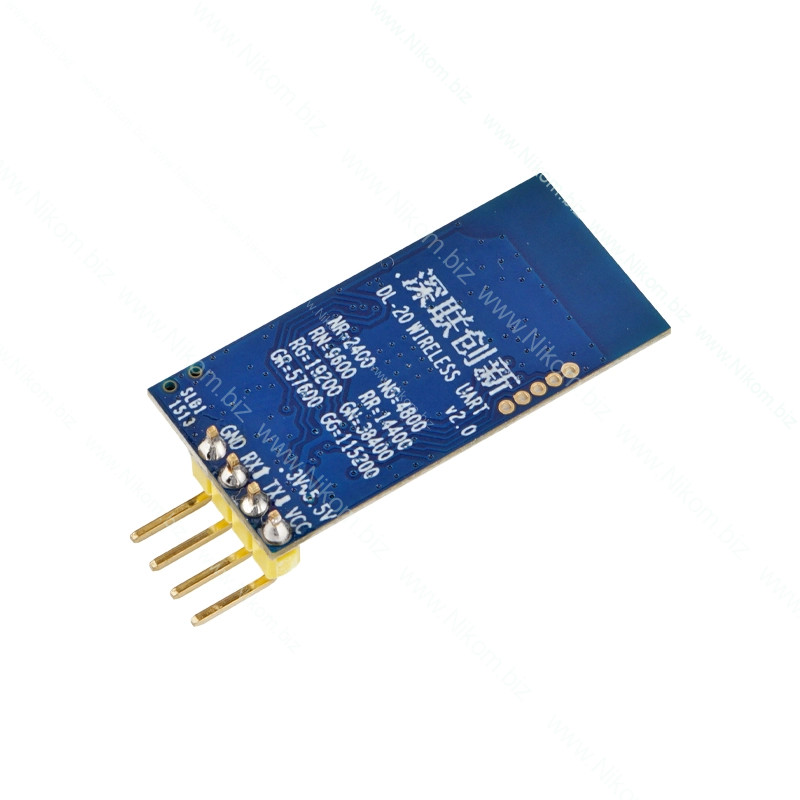

• Швидкості UART: 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200
• Канали: 16 каналів за протоколом IEEE 802.15.4
• Чутливість прийому: -97 dBm
• Рівень помилок (точка‑до‑точки): 0 %
• Рівень помилок (широкомовний режим): 0.5 %
• Антена: вбудована PCB‑антена
• Температура роботи: -40 °C … +80 °C
• Розміри: 16×32 мм
• Підтримка довжини пакета: необмежена

Функціонал

• Налаштування каналу, швидкості передачі та режиму за допомогою кнопок
• Підтримка режиму точка‑до‑точки з підтвердженням передачі
• Широкомовний режим з передаванням даних на декілька модулів
• Передача великих файлів без втрат на швидкості 38400 бод
• Світлова індикація передачі та прийому даних
