Опис

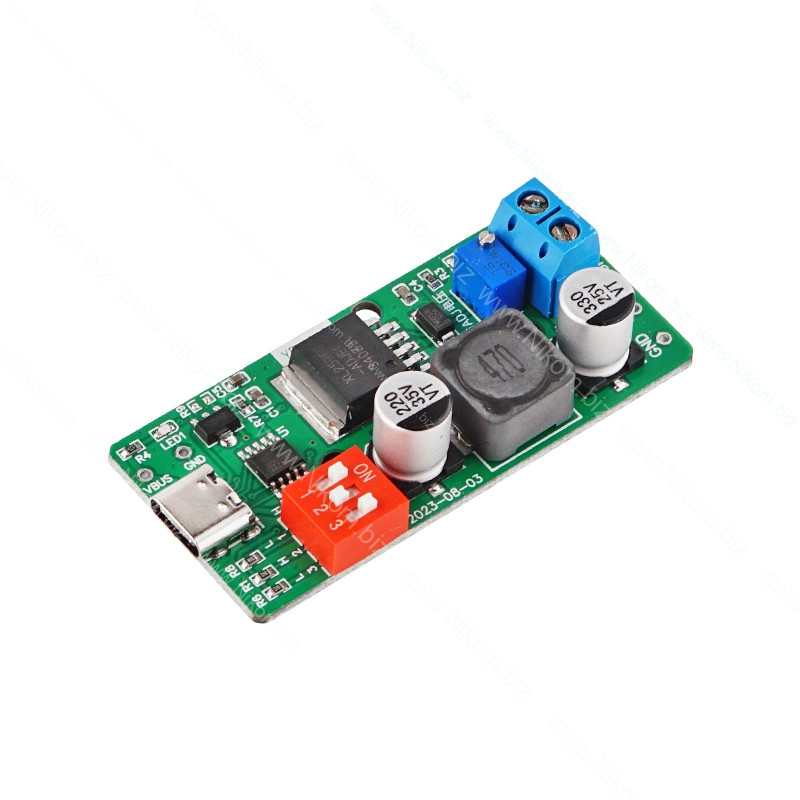

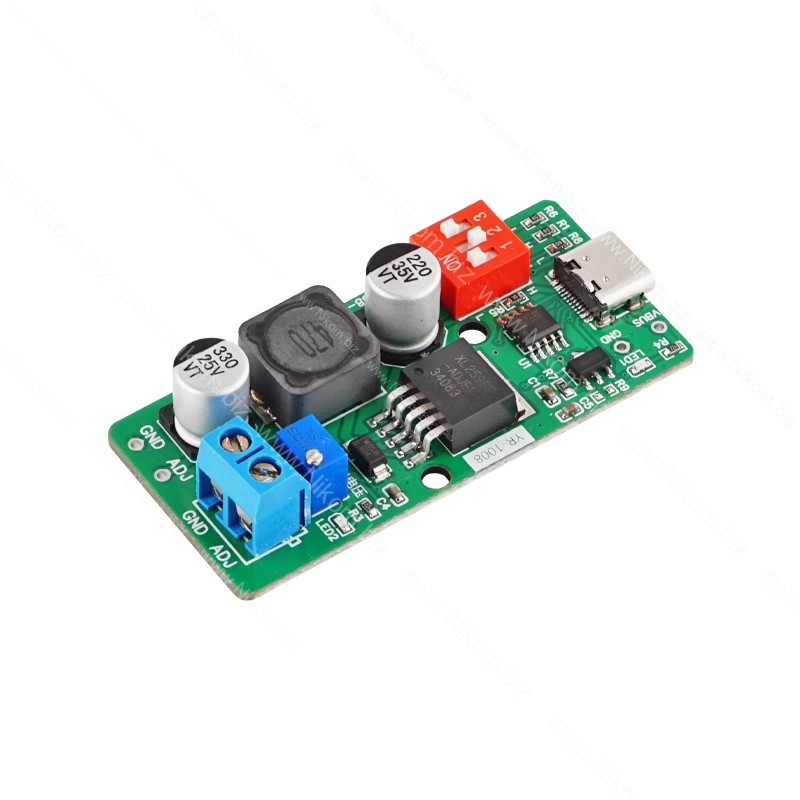

Модуль YR‑1008 призначений для запиту напруги від USB PD зарядних пристроїв та адаптерів. Дає змогу отримувати стабілізовану вихідну напругу від 1,8 В до 18 В. Вибір вхідної напруги від ЗП здійснюється перемикачами. Вихідна напруга налаштовується потенціометром. Оснащений клемами для підключення навантаження.

Важливо: якщо блок живлення PD не підтримує вибрану напругу, він автоматично видасть найближче нижче значення (наприклад, виставивши 20 В, а ЗП уміє тільки 9 В → отримаємо 9 В).

Вибір напруги(перемикачі 1 - 2 - 3):

• 5V - викл - викл - викл

• 9V - вкл - вкл - вкл

• 12V - вкл - вкл - викл
• 15V - вкл - викл - викл
• 20V - вкл - викл - вкл

Технічні характеристики

• Діапазон вихідної напруги: 1,8–18 В
• Номінальний струм: 1.5 А
• Максимальний струм: 2 А (з додатковим охолодженням)

• Підтримка протоколів: USB PD 2.0 / 3.0
• Методи вибору напруги: перемикачі

• Розміри: 60×28мм

Функціонал

• Отримання заданої напруги від USB PD адаптера
• Регульоване живлення для тестування, живлення модулів
• Подача живлення на датчики, контролери, світлодіоди
• Захист від перевантаження і падіння напруги
