Опис

Автоматичний захисний пристрій від перенапруги та зниження напруги призначений для моніторингу стану електромережі та автоматичного відключення навантаження при виході напруги за допустимі межі. Прилад об’єднує функції захисту від перевищення, заниження, затримки подачі живлення та автоматичного відновлення. Після стабілізації параметрів мережі реле автоматично підключає навантаження. Використовується для захисту побутової, офісної або промислової техніки — холодильників, кондиціонерів, насосів, котлів, серверного обладнання тощо.

Технічні характеристики

• Вхідна напруга: AC 140–300 В
• Номінальний струм: 40 А
• Потужність споживання: ≤2 Вт
• Захист від перенапруги: 230–300 В (типово 270 В)
• Відновлення після перенапруги: 225–295 В (типово 265 В)
• Захист від заниження: 140–210 В (типово 170 В)
• Відновлення після заниження: 145–215 В (типово 175 В)
• Затримка подачі живлення: 1–500 с (типово 5 с)
• Затримка спрацьовування: 0.1–30 с (типово 0.5 с)
• Калібрування напруги: ±9.5 В
• Робоча температура: від –5°C до +40°C
• Вологість повітря: до 50% при +40°C
• Висота встановлення: до 2000 м
• Електромеханічний ресурс: понад 100 000 циклів
• Розміри: 86 × 38 × 68 мм

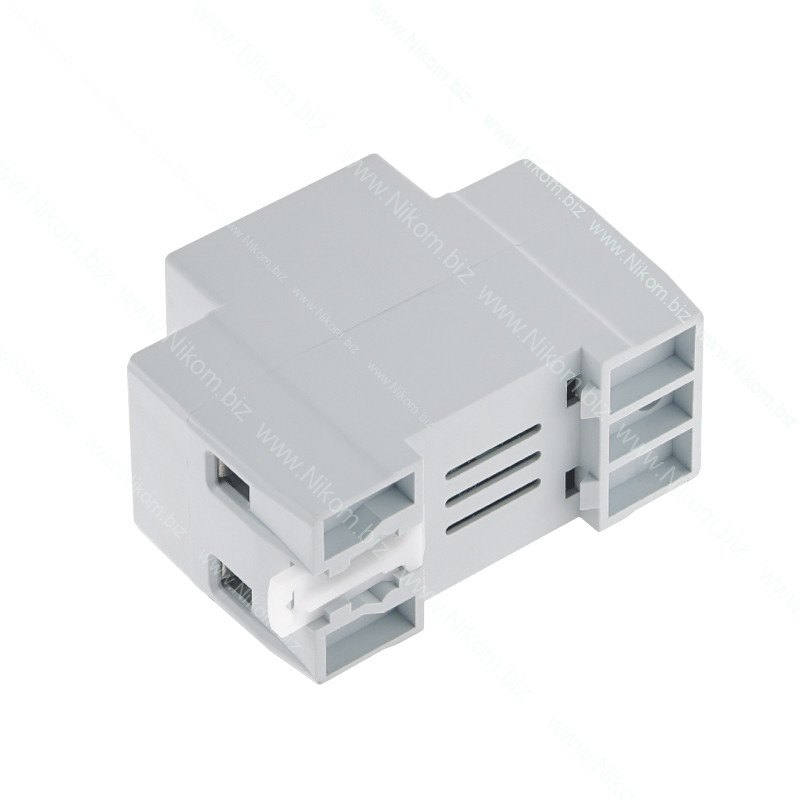

• Монтаж: на DIN-рейку

Функціонал

• Автоматичне відключення при перевищенні або зниженні напруги
• Самостійне повторне вмикання після відновлення нормальної напруги
• Регулювання порогів і затримок спрацьовування

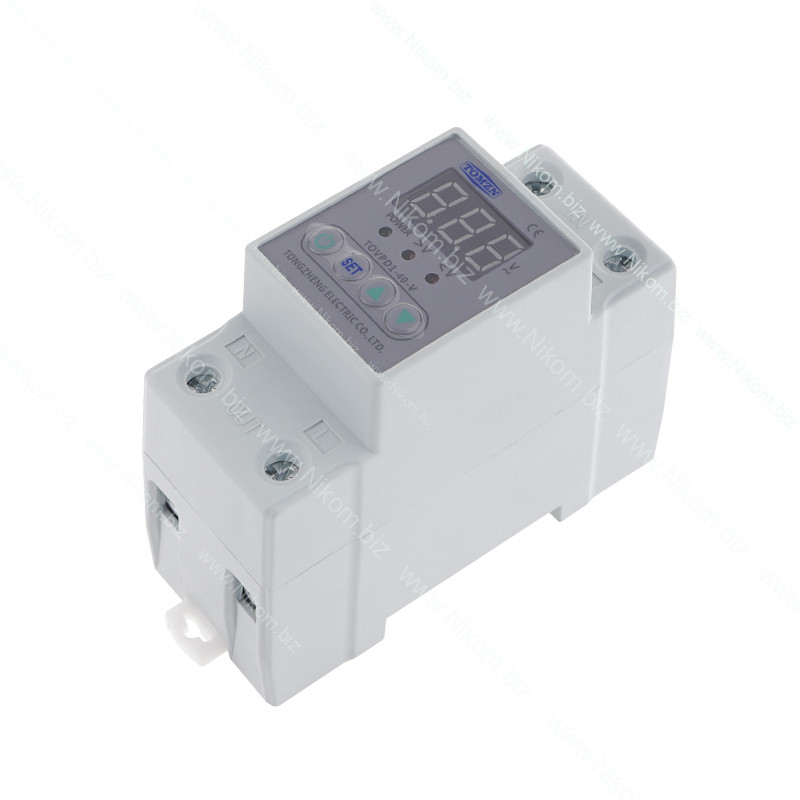

• Відображення поточної напруги на LED-дисплеї
• Можливість ручного вимкнення функцій захисту
• Захист від короткого замикання (разом із автоматичним вимикачем)
• Підтримка ручного та автоматичного режимів

Меню налаштувань

• P1 – затримка подачі живлення після відновлення (1–500 с, типово 5 с)
• U1 – напруга спрацьовування при перенапрузі (230–300 В, типово 270 В)
• U2 – напруга відновлення після перенапруги (225–295 В, типово 265 В)
• U3 – затримка відновлення після перенапруги (1–500 с)
• U4 – затримка спрацьовування при перенапрузі (0.1–30 с, типово 0.5 с)
• U5 – напруга спрацьовування при заниженні (140–210 В, типово 170 В)
• U6 – напруга відновлення після заниження (145–215 В, типово 175 В)
• U7 – затримка відновлення після заниження (1–500 с)
• U8 – затримка спрацьовування при заниженні (0.1–30 с)
• U9 – калібрування напруги (–9.5 ~ +9.5 В)
• End – вихід із меню налаштування
• OFF – ручне вимкнення захисту
