Опис

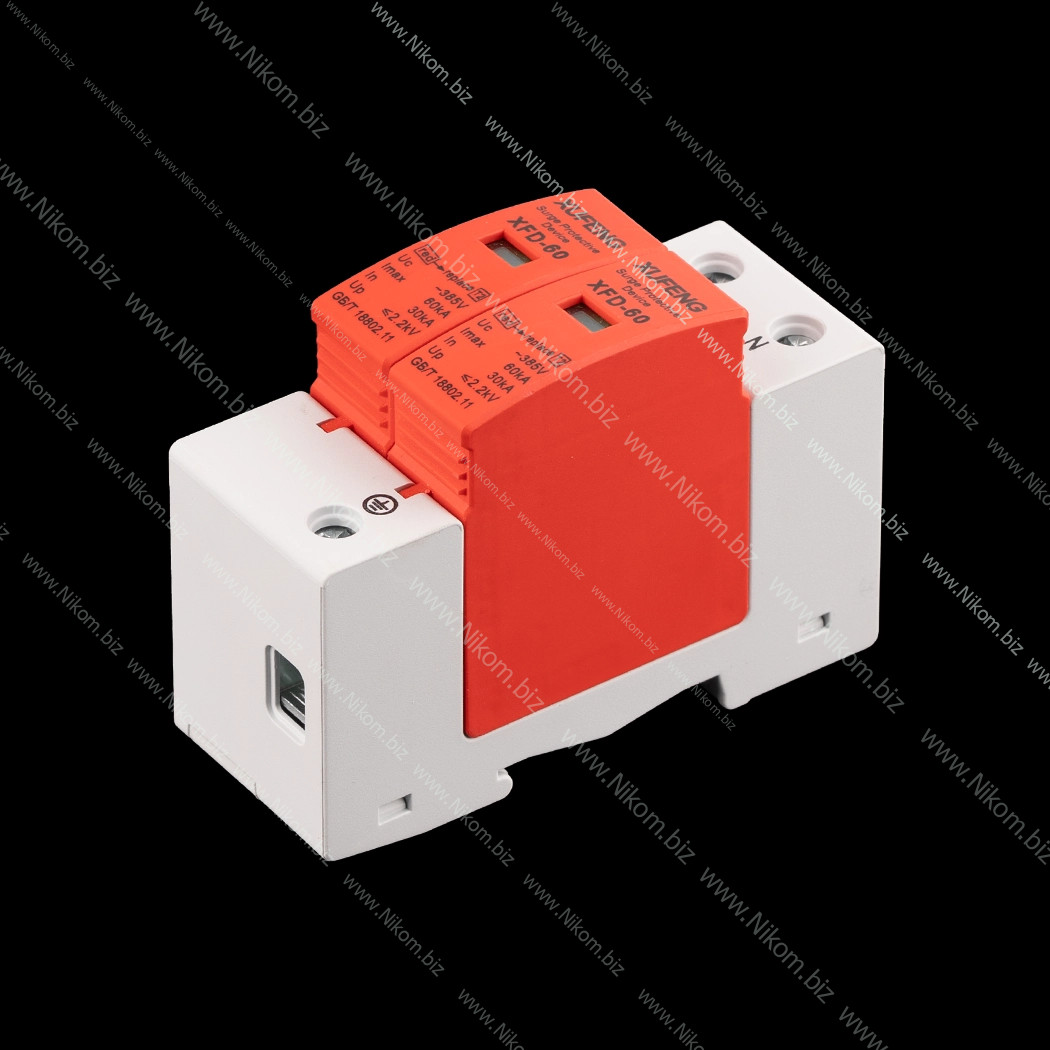

Пристрій захисту від імпульсних перенапруг серії XFD/XFDA призначений для захисту низьковольтних електромереж змінного струму 50/60 Гц, електрообладнання та електронних пристроїв від імпульсних перенапруг, спричинених блискавкою та іншими перехідними процесами.

Технічні характеристики

• Серія: XFD/XFDA
• Частота мережі: 50/60 Гц
• Номінальна робоча напруга Un: 220/380 В AC
• Максимальна тривала робоча напруга Uc: 320, 385 або 420 В AC
• Напруга при U1mA: 510, 620 або 680 В
• Номінальний розрядний струм In (8/20 мкс) для XFD-B: 30, 40 або 65 кА
• Максимальний розрядний струм Imax (8/20 мкс) для XFD-B: 60, 80 або 100 кА
• Рівень захисту за напругою Up для XFD-B: 2,0–3,0 кВ
• Час спрацьовування: <25 нс
• Ступінь захисту: IP20
• Робоча температура: від -40 до +85 °C
• Спосіб монтажу: DIN-рейка 35 мм
• Матеріал корпусу: посилений вогнестійкий PBT
• Колір модуля/основи XFD-B: оранжево-червоний/сірий
• Рекомендований номінал запобіжника для XFD-B: 63–80 А
• Рекомендований переріз провідників LN/PE для XFD-B: 16/25 мм²

Функціонал

• Обмеження імпульсної перенапруги в електромережі
• Відведення імпульсного струму в систему заземлення
• Захист електрообладнання від імпульсів, викликаних блискавкою та іншими перехідними процесами
• Автоматичне спрацьовування при виникненні імпульсної перенапруги
• Автоматичне відключення захисного елемента від електромережі у разі його пошкодження
• Візуальна індикація несправності захисного модуля
• Можливість заміни несправного захисного елемента після спрацьовування пристрою відключення

Сфера застосування

Пристрій застосовується в електромережах змінного струму 220/380 В для захисту низьковольтного електрообладнання та електронних пристроїв від імпульсних перенапруг. Передбачене використання в системах заземлення TN-S, TN-C, TN-C-S і TT.

Принцип роботи

У нормальному режимі між захищуваними провідниками та землею пристрій має високоомний стан. При появі імпульсної перенапруги захисний елемент швидко переходить у провідний стан і відводить імпульсний струм у землю, обмежуючи перенапругу, що надходить до підключеного електрообладнання. Після завершення імпульсу пристрій повертається у високоомний стан і не перешкоджає нормальній роботі електромережі.

Пристрій відключення при несправності

Захисний модуль оснащений пристроєм відключення. Якщо захисний елемент виходить з ладу внаслідок перенапруги або інших причин, пристрій автоматично від'єднує несправний елемент від мережі та забезпечує індикацію несправності. У такому стані захист від імпульсних перенапруг більше не забезпечується, тому несправний елемент необхідно замінити.

Монтаж і підключення

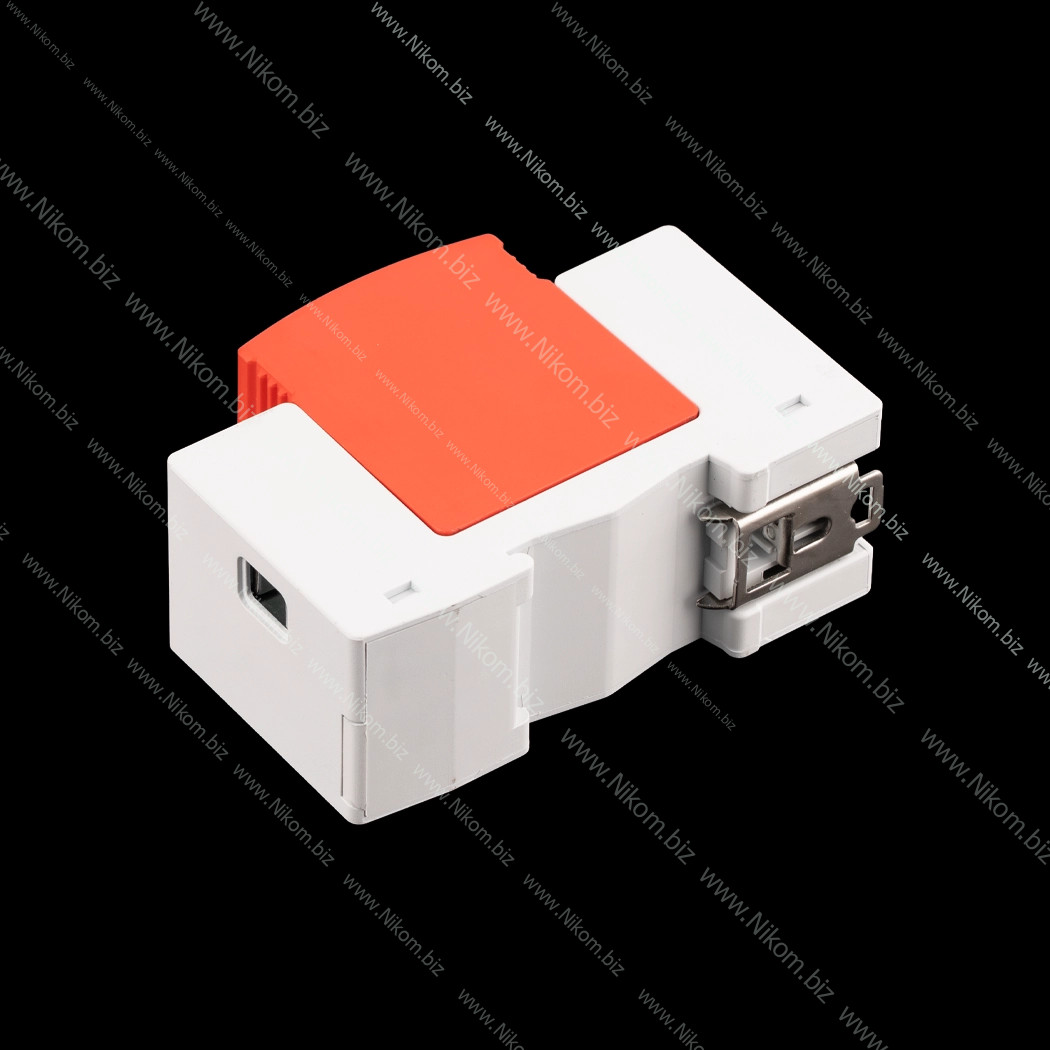

• Монтаж виконується на стандартну DIN-рейку шириною 35 мм
• Для підключення рекомендується використовувати багатожильні мідні провідники перерізом 10–35 мм²
• Для провідника заземлення рекомендується використовувати двоколірний провід перерізом не менше 16 мм²
• Довжина провідника заземлення повинна бути не більше 500 мм
• Перед пристроєм рекомендується встановлювати запобіжник відповідного номіналу
• Схема підключення вибирається відповідно до типу електромережі

Рекомендації щодо експлуатації та обслуговування

• Після правильного монтажу додаткове регулювання пристрою не потрібне
• Захист здійснюється автоматично після встановлення пристрою
• Під час експлуатації необхідно періодично перевіряти стан захисного модуля
• Необхідно контролювати індикатор несправності та своєчасно замінювати захисний елемент у разі його спрацьовування
• Для зменшення впливу несправності пристрою на роботу електромережі перед ним рекомендується встановлювати запобіжник
