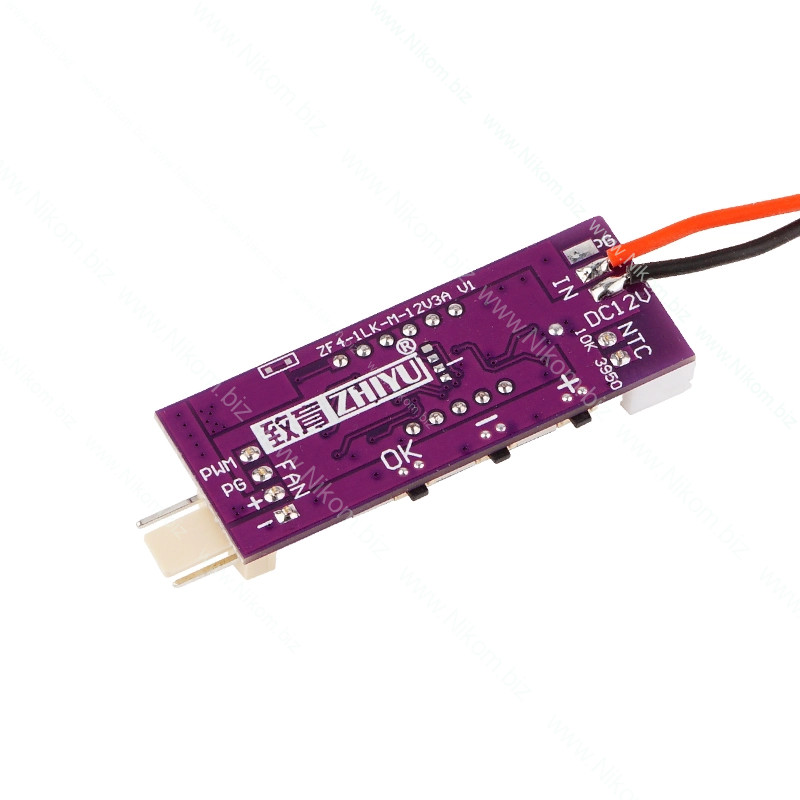

Опис

Терморегулятор із ШІМ-керуванням, призначений для автоматичного або ручного регулювання швидкості обертання 4-провідних вентиляторів залежно від температури. Він дозволяє задати температурні пороги для початку обертання, переходу на повну швидкість і автоматичного вимкнення при охолодженні.
Пристрій оснащений LED-індикатором для відображення температури та швидкості вентилятора, а також має індикатор роботи. Зручне керування трьома кнопками дозволяє легко налаштувати параметри вентилятора та температури.

Технічні характеристики

• Живлення: 12 В постійного струму
• Діапазон напруги живлення: 8–16 В DC (зверніть увагу на сумісність із допустимою напругою вентилятора)
• Споживання струму (без навантаження): < 40 мА при 12 В
• Максимальний струм вентилятора: до 3 А
• Діапазон ШІМ-регулювання: 1–100% (з точністю ±0,5%)
• Частота ШІМ-сигналу: 25 кГц (±1 кГц)
• Амплітуда ШІМ-сигналу: 5 В (без навантаження)

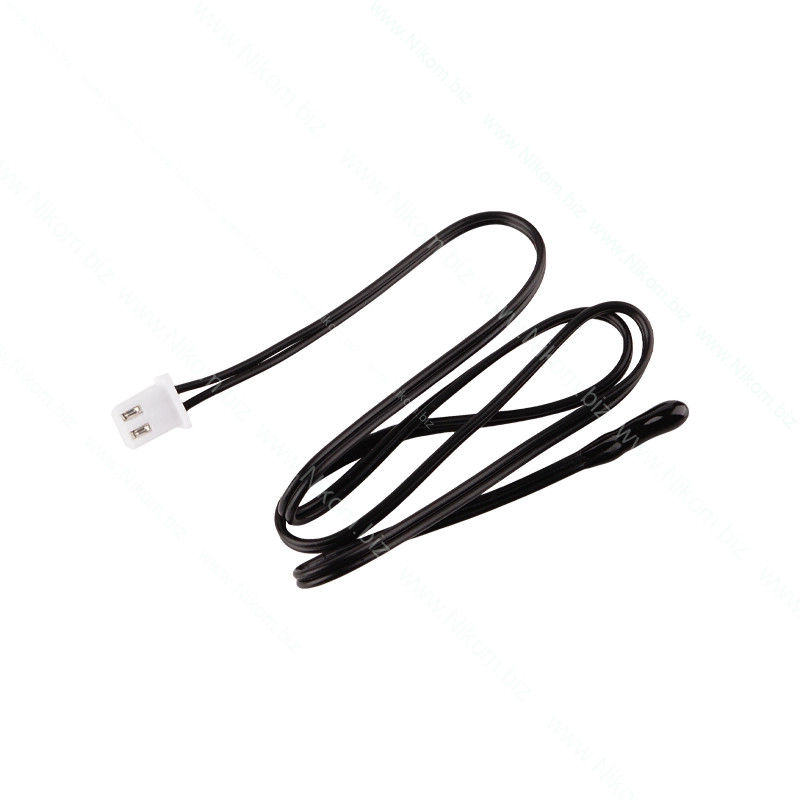

• Діапазон вимірювання температури: -9,9...+99,9 °C
• Похибка вимірювання температури:
  • в межах 0…50 °C – <1,2 °C
  • в інших діапазонах – <2 °C

Примітка: модуль підтримує лише 4-провідні вентилятори з керуванням за ШІМ-сигналом 25 кГц / 5 В. Не підтримує 2- чи 3-провідні вентилятори.

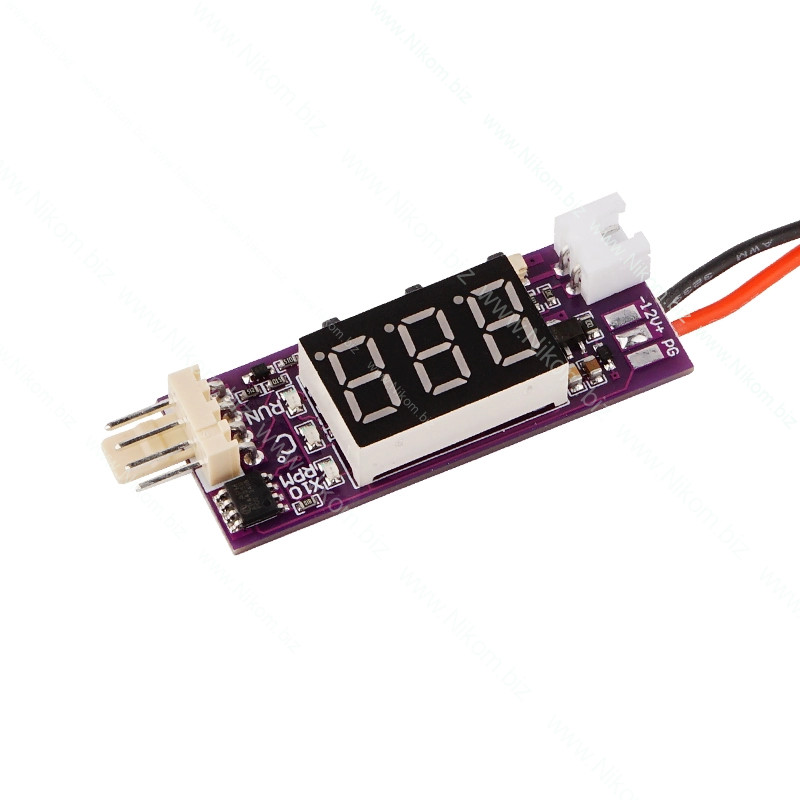

Індикація

• Індикатор "X10 RPM": показує швидкість обертання вентилятора ×10 (наприклад, 243 = 2430 об/хв)
• Індикатор "C°": показує температуру в градусах Цельсія
• Індикатор "RUN": світиться під час роботи вентилятора, гасне при зупинці

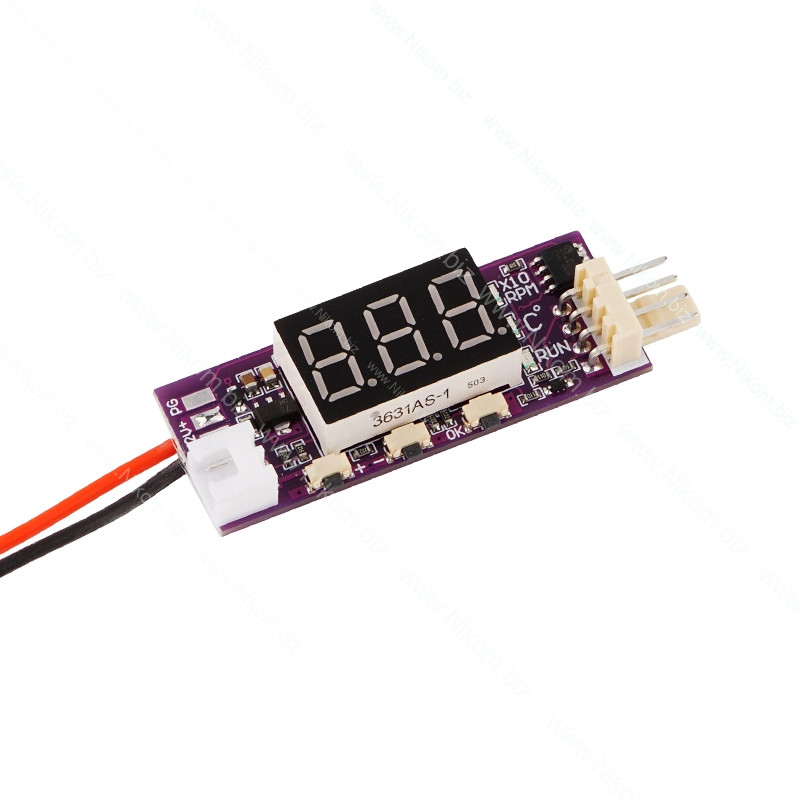

Керування кнопками

• Кнопки "+" / "–": перемикання відображення під час роботи та зміна значень у режимі налаштувань (довге натискання — безперервна зміна)
• Кнопка "OK":
  • Коротке натискання — вхід у режим ручного регулювання швидкості (1–100%), друге натискання — збереження та вихід
  • Довге натискання — вхід у налаштування температурних параметрів

Налаштування температурних параметрів

• L — температура початку прискорення (5–94 °C): при перевищенні цієї температури ШІМ починає зростати
• H — температура повної швидкості (10–99 °C): вентилятор переходить у режим повної потужності
• C — температура вимкнення (0–92 °C): вентилятор та ШІМ відключаються при охолодженні нижче цього значення

Примітка: якщо C = 0, функція вимкнення при низькій температурі вимикається, і живлення виводиться постійно.

Якщо температура знову перевищить L, вентилятор автоматично перезапуститься.

Важливі обмеження

• Різниця між H і L повинна бути не менше 5 °C
• Значення C повинно бути щонайменше на 2 °C меншим за L
• При порушенні цих умов система автоматично коригує значення для стабільної роботи
