Опис

JPF4816 — це інтелектуальний ШІМ-регулятор швидкості вентиляторів із температурним контролем. Пристрій побудований на базі ARM-процесора, має вбудований цифровий дисплей і підтримує автоматичне регулювання швидкості обертання вентилятора залежно від температури. Регулятор ідеально підходить для систем охолодження серверів, шаф автоматики, промислового обладнання та електронних пристроїв, де важливо знизити шум і підвищити енергоефективність.

Увага! Вхідна напруга повинна відповідати номінальній напрузі підключених вентиляторів!

Функції та можливості

• Інтелектуальне керування швидкістю — автоматичне регулювання PWM сигналу залежно від температури датчика.
• Два режими роботи вентилятора:
  • Мінімальна швидкість — вентилятор не вимикається повністю, обертається з мінімальною швидкістю.
  • Повне вимкнення — вентилятор зупиняється при досягненні нижчої заданої температури.
• Підтримка вентиляторів з живленням 12 В / 24 В / 48 В.
• Максимальний вихідний струм — 6 А.
• Регулювання швидкості в діапазоні 0–100%.
• Зовнішній температурний датчик (50 см) з діапазоном вимірювання -20°C – +110°C, точність ±1°C.
• Підтримка зв’язку RS485 / MODBUS-RTU для дистанційного керування параметрами через ПК або PLC.
• Вбудована система керування живленням — безпечне вимкнення вентилятора.
• Індикація несправності вентилятора (NPN-вихідний сигнал).
• Захист від зворотного підключення живлення, перевантаження та короткого замикання.

Технічні характеристики

Принцип роботи

1. Температурний датчик вимірює температуру навколишнього середовища або корпусу обладнання.
2. Вентилятор запускається при досягненні встановленої температури запуску.
3. Швидкість вентилятора зростає пропорційно підвищенню температури.
4. При зниженні температури швидкість обертання зменшується або вентилятор повністю вимикається (залежно від режиму).
5. Через інтерфейс RS485 можна дистанційно керувати параметрами та зчитувати дані.

Комплектація

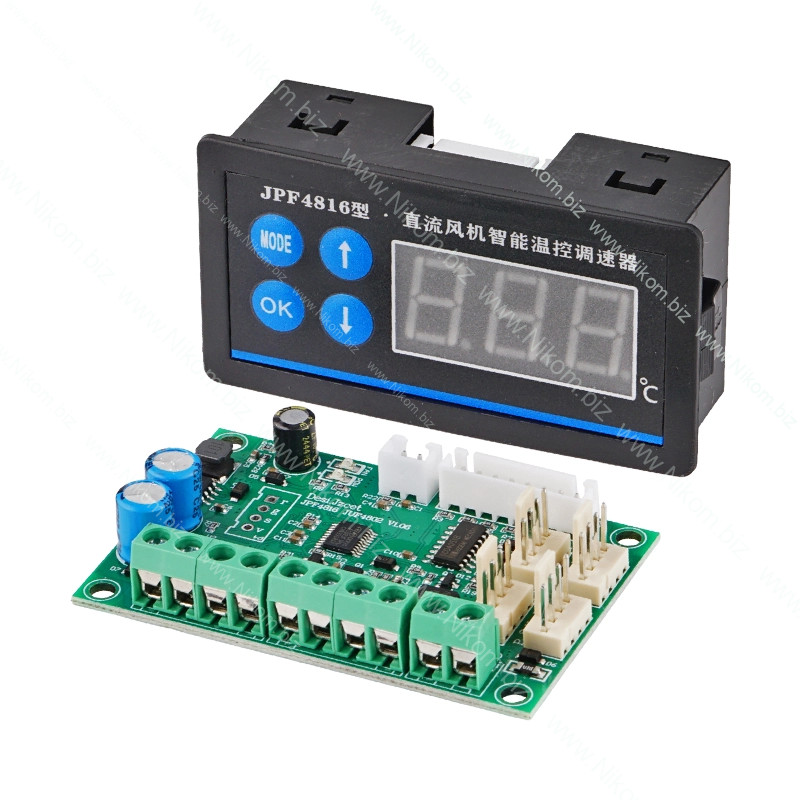

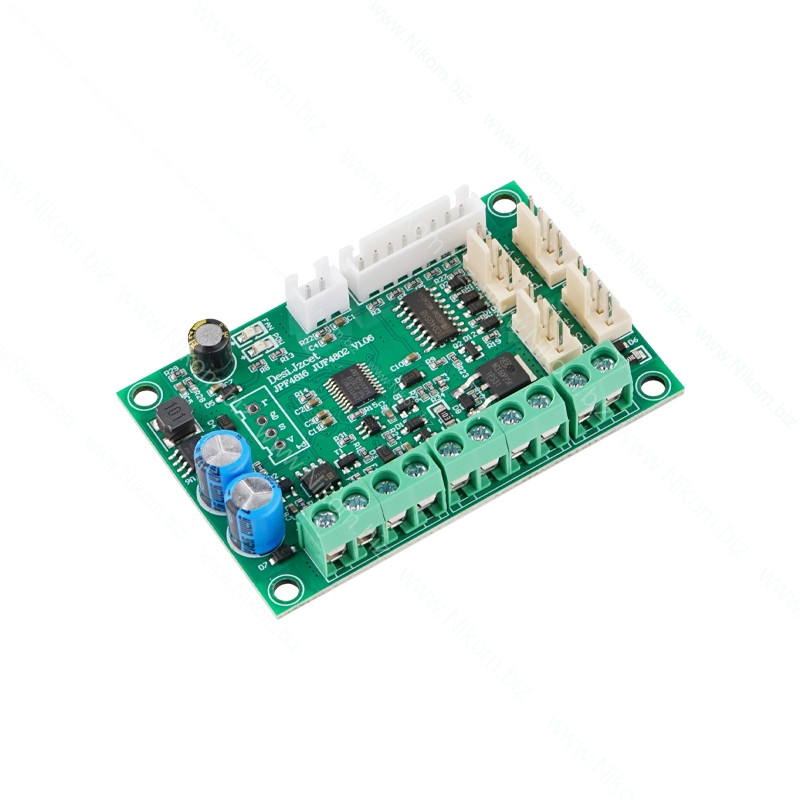

• Контролер JPF4816

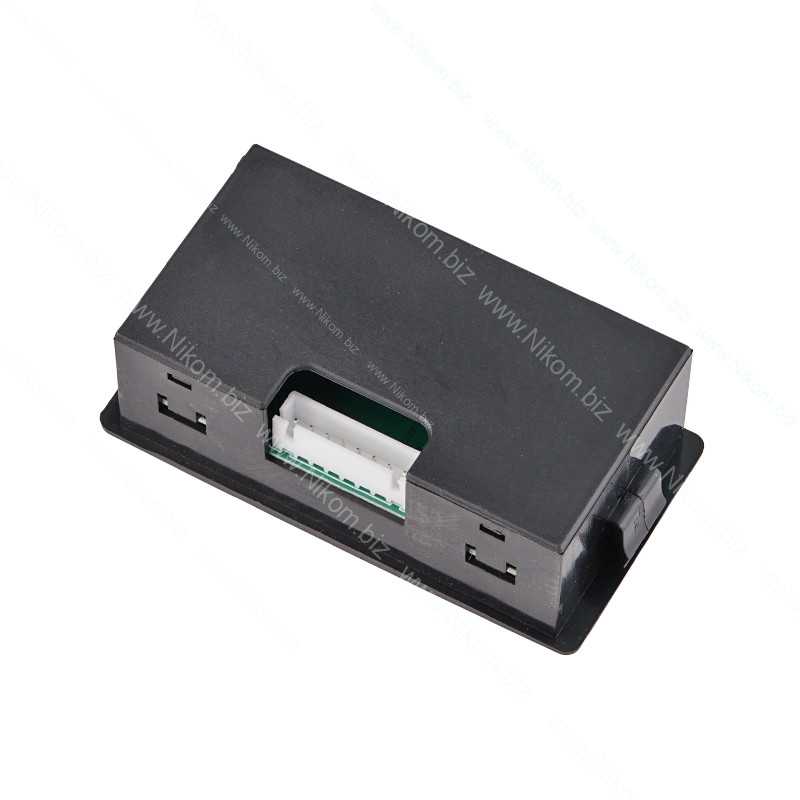

• Панель керування з дисплеєм

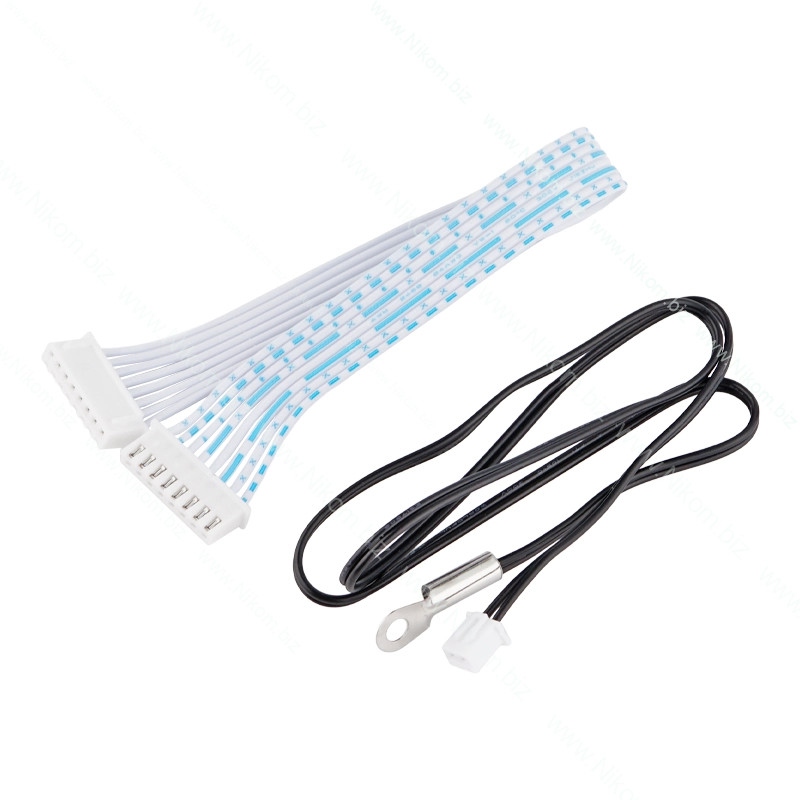

• Температурний датчик
• З’єднувальний кабель
