Двоканальний терморегулятор обертів для 4-провідних PWM-вентиляторів з цифровим дисплеєм. Плата незалежно керує двома вентиляторами за показами двох NTC-датчиків температури: при нагріванні оберти плавно зростають від заданої базової швидкості до максимальної. На 3-розрядному LED-дисплеї по черзі відображаються температура та оберти кожного каналу. Є функція сигналізації зупинки вентилятора (підключається зовнішній зумер). Усі параметри задаються трьома кнопками та зберігаються в пам'яті після вимкнення живлення. Широкий діапазон напруги живлення 10–60 В дозволяє використовувати плату з вентиляторами на 12, 24 та 48 В.

Технічні характеристики

• Напруга живлення: DC 10–60 В (має дорівнювати напрузі вентиляторів)
• Струм споживання плати: 35 мА (12 В), 22 мА (24 В)
• Кількість каналів: 2, незалежні
• Тип вентиляторів: 4-провідні PWM (стандартний роз'єм 4-pin)
• Максимальний струм одного роз'єму вентилятора: 3 А
• Діапазон вихідного PWM-сигналу: 10–100 %
• Датчики температури: NTC 10 кОм, B=3950
• Діапазон вимірювання температури: −9,9…+99,9 °C
• Похибка вимірювання: до 2 °C (до +70 °C), до 3 °C (вище +70 °C)
• Температура початку розгону: 5–94 °C
• Температура повної швидкості: 10–99 °C
• Вимірювання обертів: 10–9990 об/хв, дискретність 10 об/хв
• Поріг сигналізації зупинки: менше 375 об/хв
• Індикація: 3-розрядний LED-дисплей, 4 світлодіоди режиму
• Керування: кнопки «OK», «−», «+»
• Робоча температура: −25…+85 °C
• Відносна вологість: 5–95 %
• Розміри плати: 65 × 65 × 15 мм
• Кріпильні отвори: 4 × Ø3,2 мм, міжосьова відстань 56 × 56 мм

Функціонал

• Незалежне керування двома 4-pin PWM-вентиляторами за двома датчиками температури
• Налаштування базової (мінімальної) швидкості кожного каналу
• Налаштування температурної зони: температури початку розгону та повної швидкості
• Відображення температури та обертів обох каналів
• Сигналізація зупинки вентилятора через зовнішній зумер (вмикається окремо для кожного каналу)
• Можливість вимкнути відображення другого каналу
• Перемикання прямої / інверсної логіки PWM
• Збереження налаштувань у незалежній пам'яті

Призначення роз'ємів

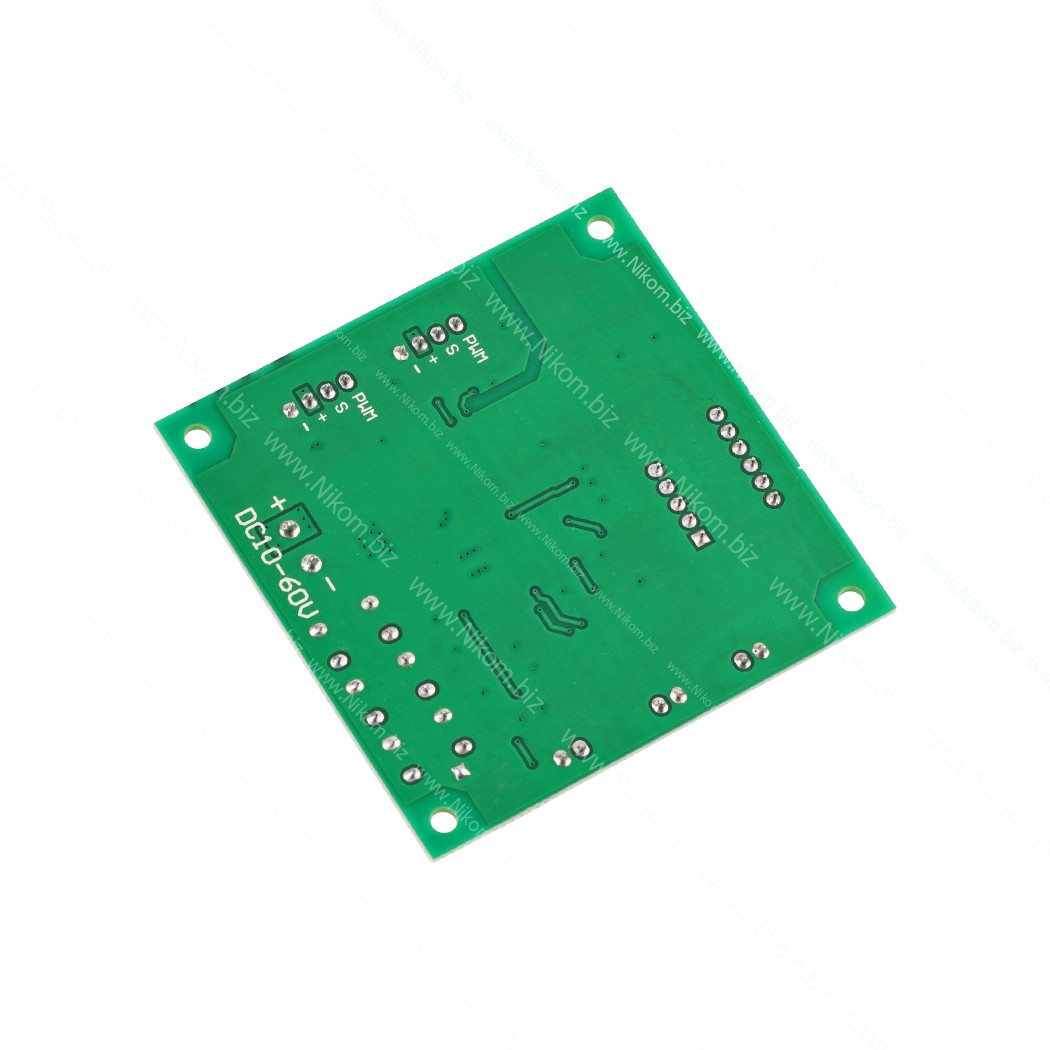

• DC10-60V (синя гвинтова клема) — живлення плати та вентиляторів, «+» і «−»

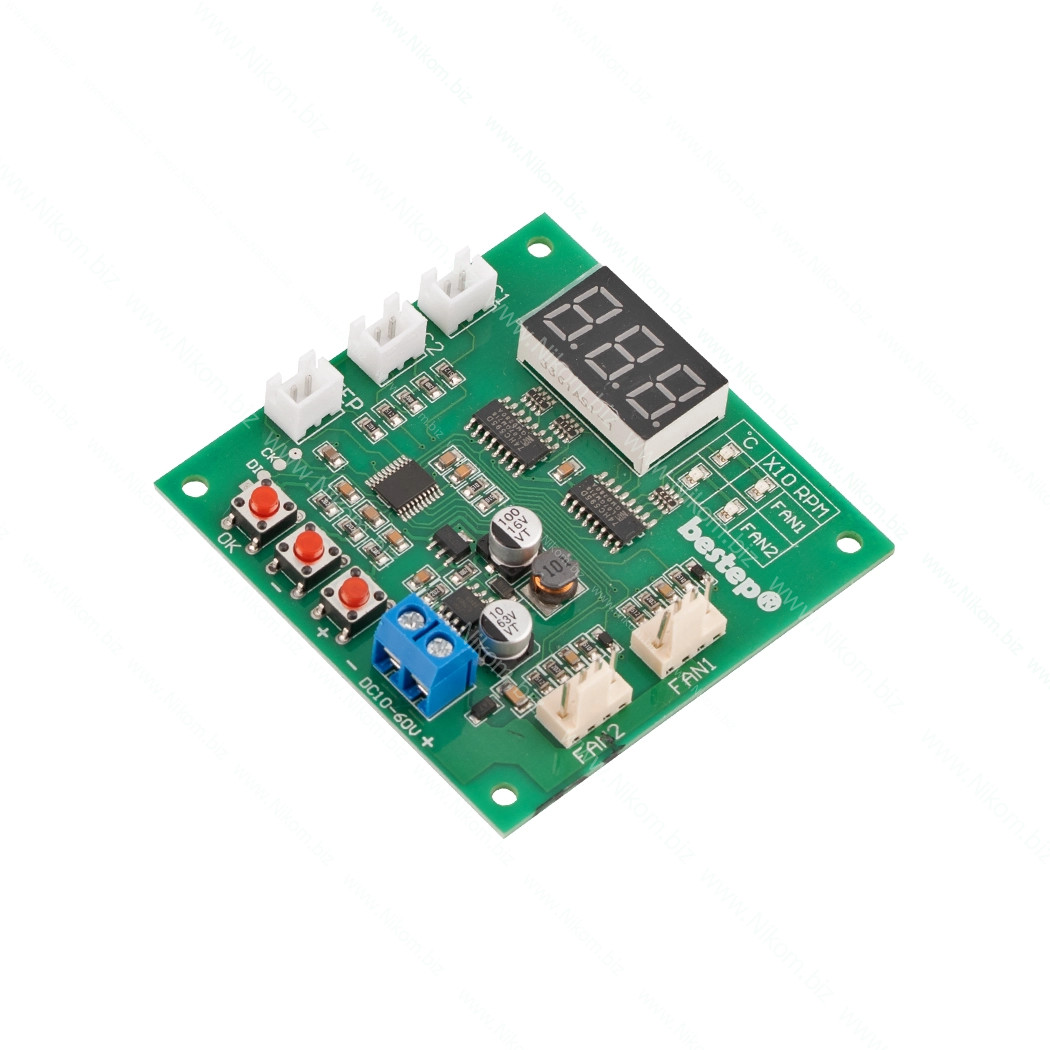

• FAN1, FAN2 — роз'єми 4-pin для вентиляторів каналів 1 і 2. Порядок контактів: «−» живлення, «+» живлення, сигнал обертів (тахо), керування PWM

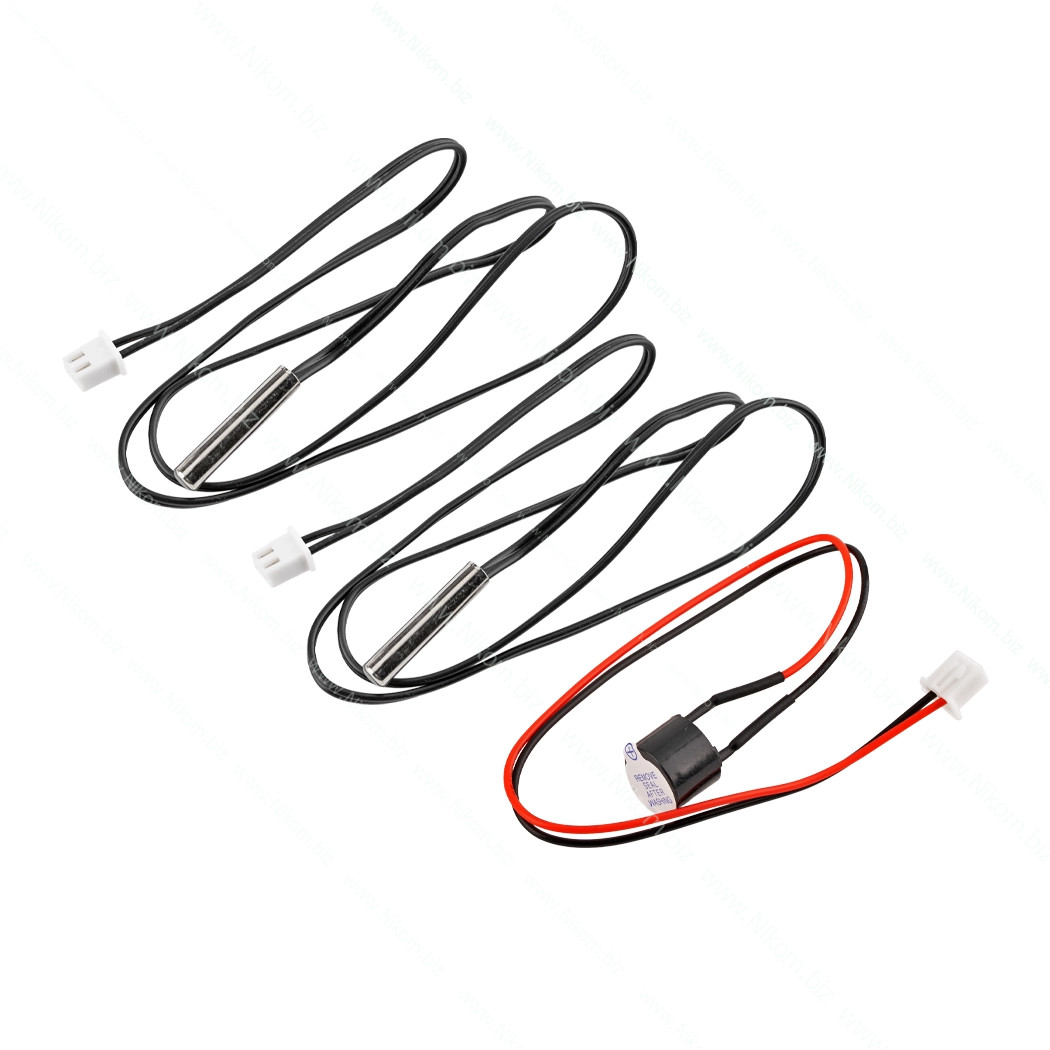

• Роз'єми 1 і 2 (білі, 2-pin) — датчики температури NTC 10 кОм B3950 для каналів 1 і 2
• BEEP (білий, 2-pin) — пасивний зумер для сигналізації зупинки вентилятора
• CK, DIO — контактні площадки для програмування мікроконтролера, у роботі не використовуються

Інструкція з підключення

1. Підключіть джерело живлення до синьої клеми, дотримуючись полярності. Напруга джерела має дорівнювати напрузі вентиляторів (у межах 10–60 В). Увага: якщо подати 24 В на плату з вентиляторами на 12 В, вентилятори вийдуть з ладу.
2. Підключіть вентилятори до роз'ємів FAN1 і FAN2. Стандартні 4-pin вентилятори (як у комп'ютерах) підключаються напряму.
3. Підключіть датчики температури NTC 10 кОм B3950 до роз'ємів датчиків каналів 1 і 2 та закріпіть їх на об'єктах, які потрібно охолоджувати.
4. За потреби підключіть пасивний зумер до роз'єму BEEP.
5. Струм через один роз'єм вентилятора не повинен перевищувати 3 А. Для потужніших вентиляторів підключайте їхні дроти живлення безпосередньо до джерела живлення, а до плати — лише сигнальні дроти (тахо та PWM) і спільний «−».

Індикація

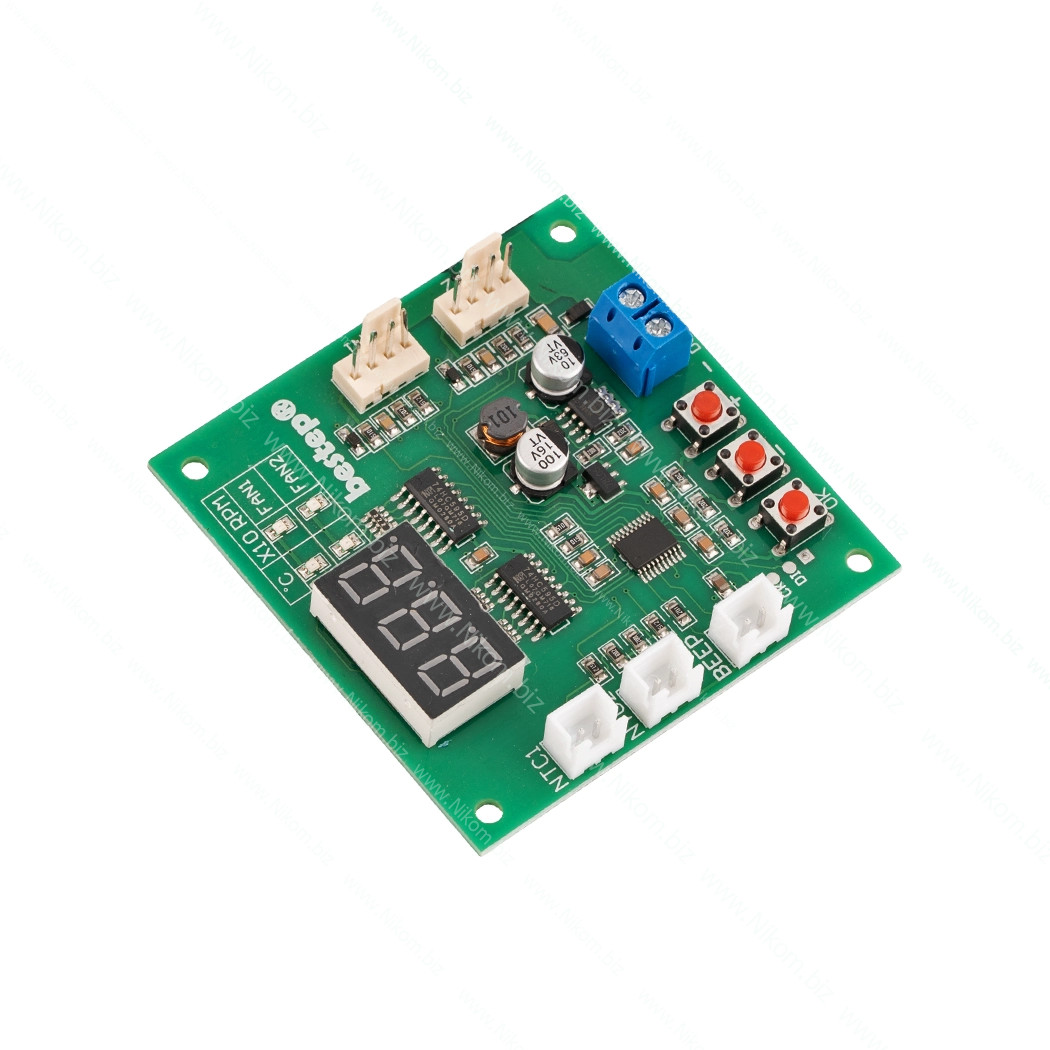

Праворуч від дисплея розташовані 4 світлодіоди. Верхній ряд (FAN1) відповідає каналу 1, нижній ряд (FAN2) — каналу 2. Лівий стовпчик (°C) означає, що на дисплеї температура, правий (X10 RPM) — оберти в десятках об/хв (наприклад, «150» = 1500 об/хв; при обертах понад 9990 об/хв відображається «999»).

У робочому режимі чотири значення (температура та оберти обох каналів) показуються по черзі. Кнопками «+» і «−» можна вручну перемкнути потрібне значення — воно утримується на дисплеї деякий час, після чого почергове відображення відновлюється.

Налаштування

1. Базова швидкість. Це швидкість вентилятора, коли температура нижча за температуру початку розгону.

1. У робочому режимі коротко натисніть «OK». Засвітяться обидва світлодіоди каналу 1, на дисплеї — поточне значення (10–100 %).
2. Кнопками «+» і «−» встановіть потрібне значення. Утримання кнопки змінює значення швидко.
3. Коротко натисніть «OK» — перехід до базової швидкості каналу 2. Налаштуйте так само.
4. Коротко натисніть «OK» — налаштування збережено, вихід у робочий режим.

2. Температурна зона та сигналізація зупинки. Нижче температури початку розгону (L) вентилятор працює з базовою швидкістю, між L і температурою повної швидкості (H) оберти плавно зростають, вище H — вентилятор працює на 100 %.

1. У робочому режимі утримуйте «OK», доки на дисплеї не з'явиться «L**» (** — значення), потім відпустіть кнопку. Засвітяться обидва світлодіоди каналу 1.
2. Кнопками «+» і «−» встановіть температуру початку розгону каналу 1 (5–94 °C).
3. Коротко натисніть «OK» — на дисплеї «H**». Встановіть температуру повної швидкості (10–99 °C).
4. Коротко натисніть «OK» — налаштування сигналізації зупинки каналу 1: «bon» — увімкнена, «boF» — вимкнена (перемикання кнопками «+» і «−»). Коли сигналізація увімкнена і вентилятор зупиняється (менше 375 об/хв), зумер подає тривалий сигнал.
5. Коротко натисніть «OK» — перехід до налаштувань каналу 2 у тій самій послідовності.
6. Після налаштування каналу 2 коротко натисніть «OK» — параметри збережено, вихід у робочий режим.

3. Вимкнення відображення каналу 2 (якщо використовується лише один вентилятор).

1. Вимкніть живлення плати.
2. Натисніть і утримуйте «OK» та увімкніть живлення. На дисплеї з'явиться «2on» (відображення каналу 2 увімкнено) або «2oF» (вимкнено). Відпустіть «OK».
3. Кнопками «+» і «−» оберіть потрібний варіант.
4. Коротко натисніть «OK» для виходу в робочий режим.

Налаштування впливає лише на відображення: керування каналом 2 продовжує працювати.

4. Пряма / інверсна логіка PWM (для вентиляторів з інверсним керуванням).

1. Від'єднайте вентилятори та вимкніть живлення.
2. Натисніть і утримуйте одночасно «+» і «−» та увімкніть живлення. Плата перейде в режим вибору — відпустіть кнопки.
3. Кнопками «+» або «−» оберіть режим: «F-1» — звичайний, «F-2» — інверсний.
4. Натисніть «OK» — режим збережено, вихід з налаштувань.

Примітки до налаштування

• Якщо в режимі налаштування швидкості або температурної зони протягом 15 секунд не натискати кнопки, плата вийде з налаштувань без збереження змін.
• Температура повної швидкості має бути щонайменше на 5 °C вищою за температуру початку розгону. Якщо встановлене значення порушує цю умову, плата автоматично змінить друге значення. Повернути його назад можна лише вручну.

Можливі несправності та їх усунення

• Після ввімкнення дисплей не світиться — перевірте напругу джерела (10–60 В) та полярність підключення.
• Температура постійно показує −9,9 °C або сильно відрізняється від реальної — датчик не підключений, має поганий контакт, пошкоджений або має інші параметри (потрібен NTC 10 кОм B3950).
• Вентилятор не обертається — перевірте порядок контактів у роз'ємі. Деякі вентилятори зупиняються при PWM нижче 20 % — збільште базову швидкість.
• Вентилятор постійно працює на повній швидкості, оберти не відображаються — переплутані дроти тахо і PWM (поміняйте місцями два сигнальні дроти) або вентилятор не підтримує стандартне PWM-керування.
• Керування працює, але оберти не відображаються — перевірте підключення дроту тахо (3-й контакт) або вентилятор не має виходу датчика обертів.
• Оберти змінюються у зворотний бік (при нагріванні зменшуються) — вентилятор з інверсною логікою, перемкніть режим на «F-2».
