Опис

Цей модуль має можливість підключення одночасно чотирьох акумуляторів (Li-ion 18650). Даний контролер заряду також оснащений захистом від КЗ (короткого замикання) та захистом від перерозряду (перезаряду), відключенням подачі живлення акумуляторів, при досягненні максимальної ємності хоч однією батареєю. Максимальний робочий струм BMS контролера становить 10 А, а струм спокою досягає до 30 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35, а розряду при зниженні напруги до 2,3 - 3,0 В.

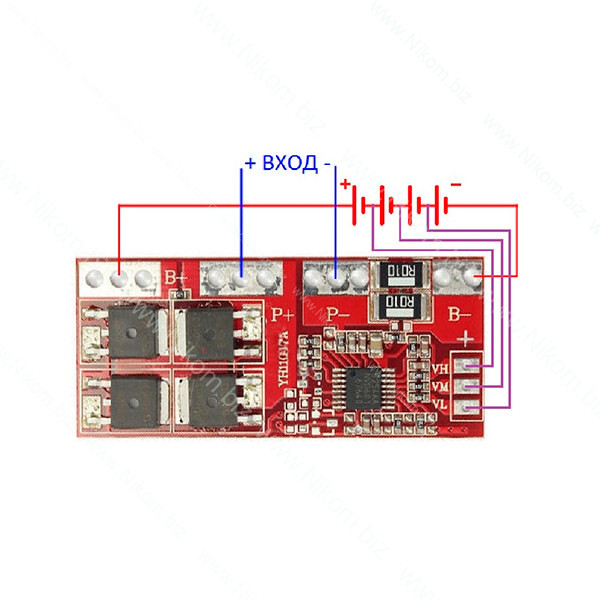

Особливості підключення

• B+: позитивний полюс акумулятора;
• B-: негативний полюс акумулятора;
• B1: середня точка складання 1 та 2 акумуляторів;
• B2: середня точка складання 2 та 3 акумуляторів;
• B3: середня точка складання 3 та 4 акумуляторів;
• P-: негативна клема заряду/розряду;
• P+: позитивна клема заряду/розряду.

Технічні характеристики

• тип акумуляторів, що підтримується: Li-ion 18650;
• кількість акумуляторів: до 4 шт.;
• вхідна напруга: 14.8 – 16.8 В;
• напруга повного заряду: 16.8 В (4.15 ± 0.05 на кожну батарею);
• напруга розряду: 10 В (2.5 ± 0.08 на кожну батарею);
• робочий струм: 10 A;
• робоча температура: від -40 до +85 ºС;

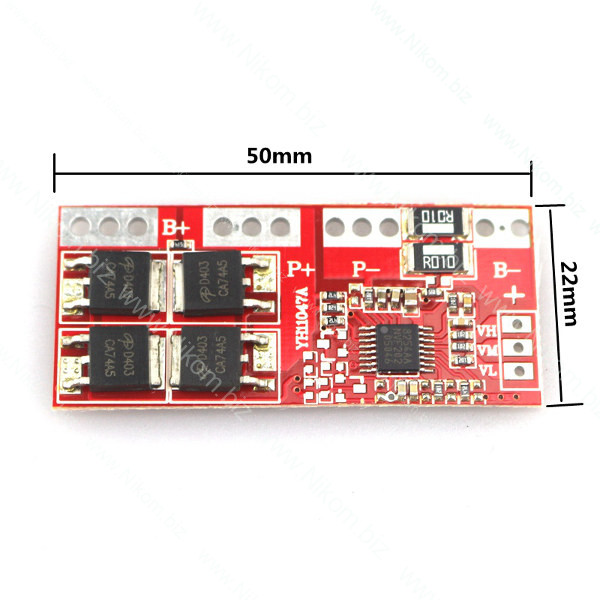

• розміри модуля: 50 х 22 х 3.5 мм;
• вага: 5 р.
