Опис

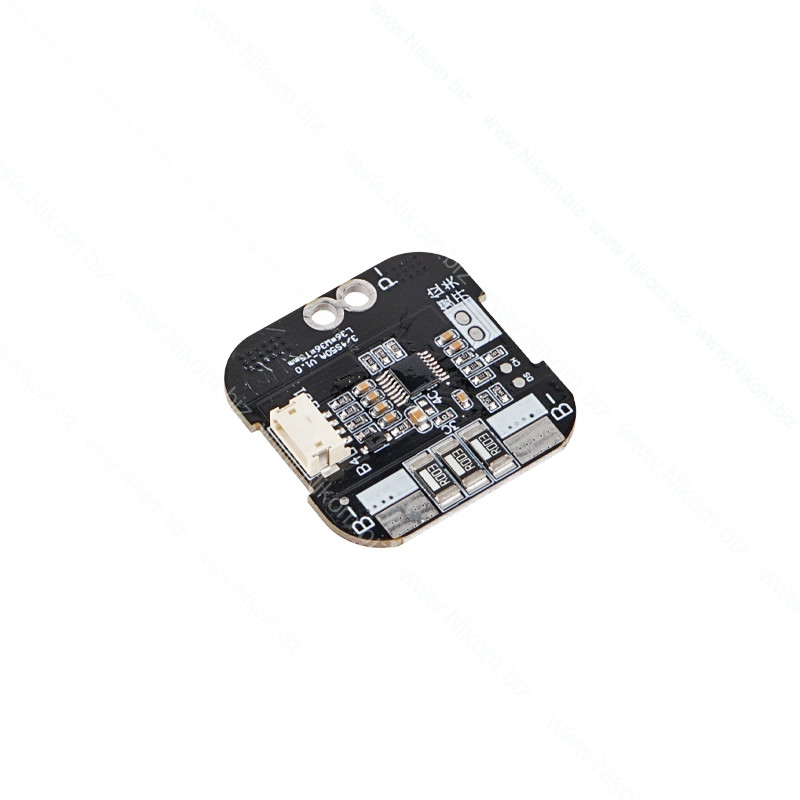

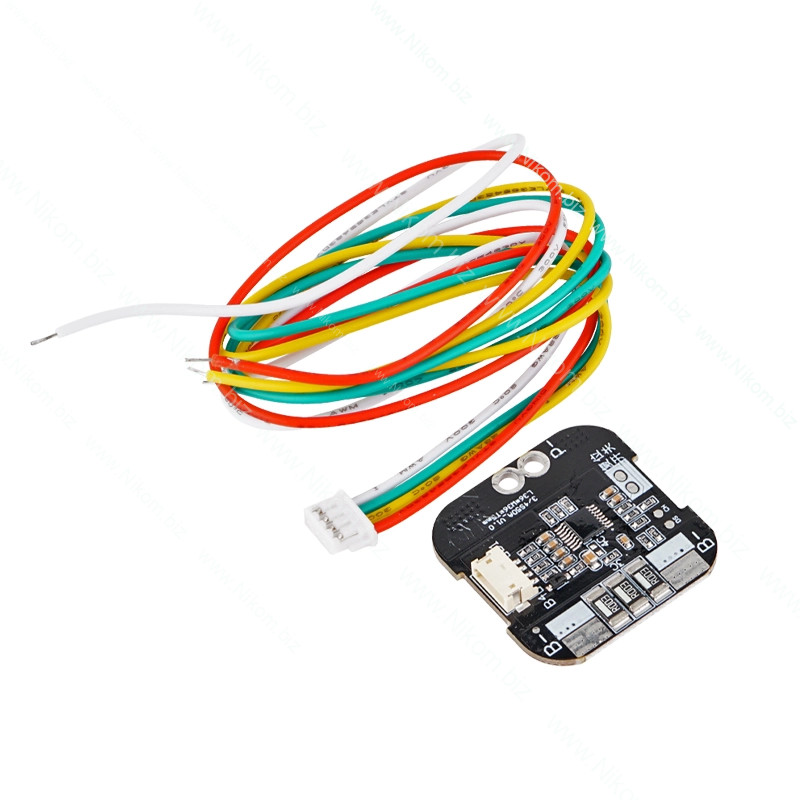

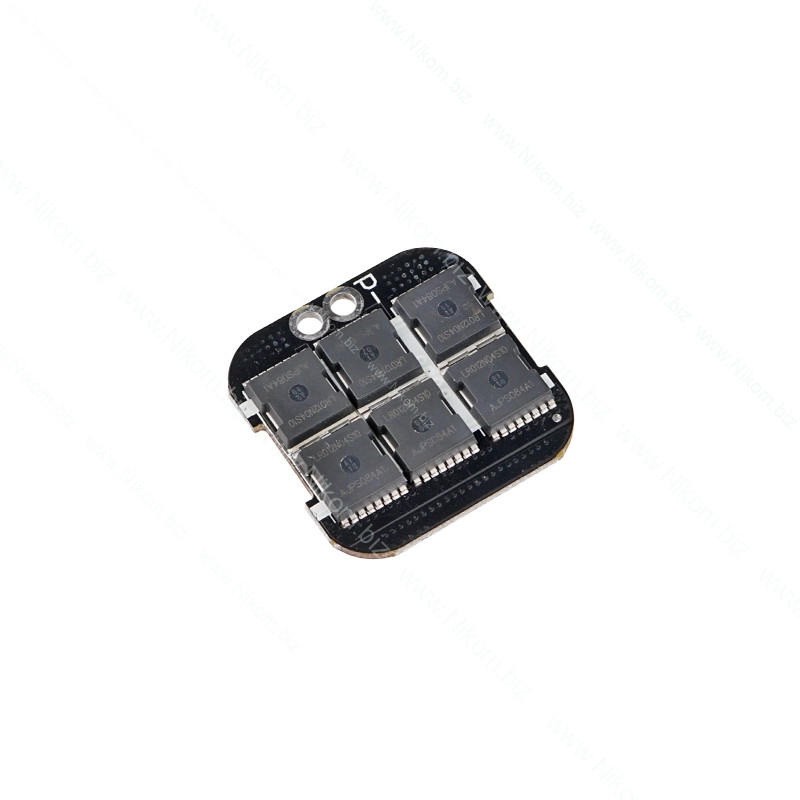

Захисна плата 3–4S 50A призначена для керування та захисту літій-іонних акумуляторних збірок, що складаються з трьох або чотирьох послідовно з’єднаних елементів (3–4S). Забезпечує надійний захист від перезаряду, перерозряду, перевантаження по струму та короткого замикання. Застосовується в електросамокатах, електроінструменті, моделях та іншій мобільній техніці з високим навантаженням.



Технічні характеристики



• Конфігурація акумулятора: 3–4S (3 або 4 послідовно з’єднані елементи)
• Номінальний струм розрядки: 50 A
• Піковий струм розрядки: до 100 A
• Робоча напруга: до 30 В
• Напруга відсічення перезаряду: 4.2–4.25 В
• Час спрацювання захисту від перезаряду: 50 мс
• Напруга відновлення після перезаряду: 4.05 В
• Напруга відсічення перерозряду: 2.7 В
• Час спрацювання захисту від перерозряду: 100 мс
• Напруга відновлення після перерозряду: 2.95 В
• Поріг струму перевантаження: 100 A
• Час спрацювання захисту від перевантаження: 1 мс
• Поріг струму короткого замикання: 100 A
• Час реакції при короткому замиканні: 250 мкс
• Внутрішній опір: 2 мОм
• Струм споживання в робочому режимі: до 15 мкА
• Струм споживання в режимі очікування: 2.5 мкА
• Температура експлуатації: -40…+85 °C
• Розміри: 36×36×8 мм
• Захисне покриття: вологозахист, пилозахист, захист від корозії



Функціонал



• Захист від перезаряду
• Захист від перерозряду
• Захист від перевантаження по струму
• Захист від короткого замикання
• Автоматичне відновлення після спрацювання захисту
• Підходить для електросамокатів, шурупокрутів, мийок, моделей та іншої техніки
