Опис

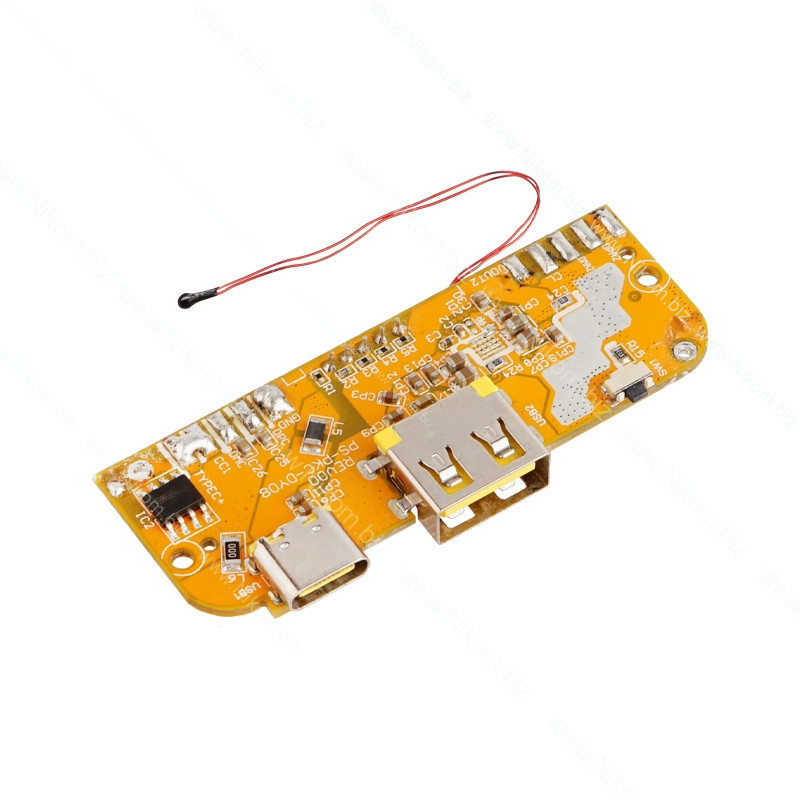

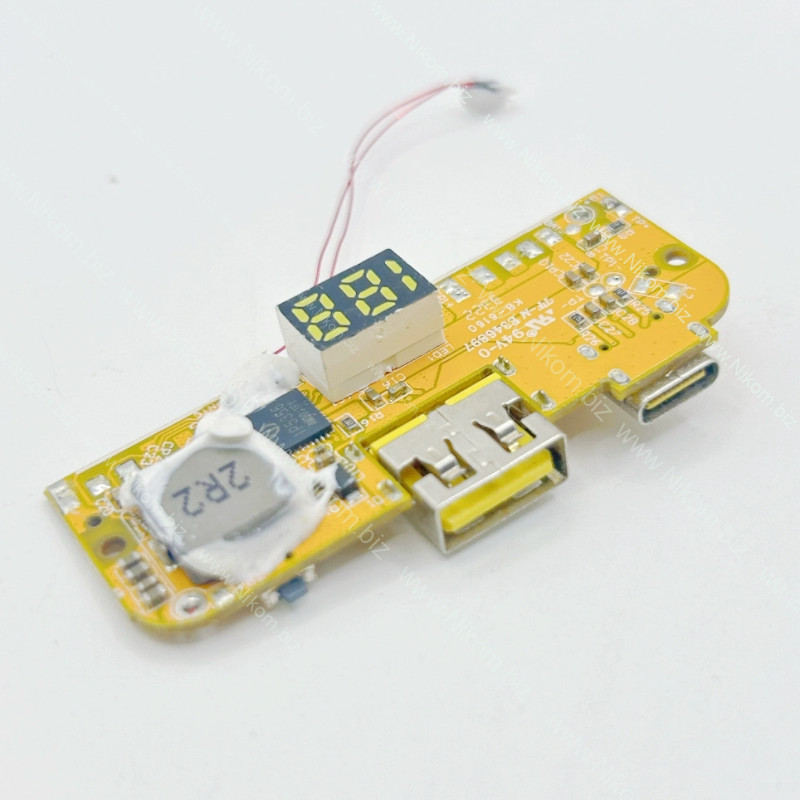

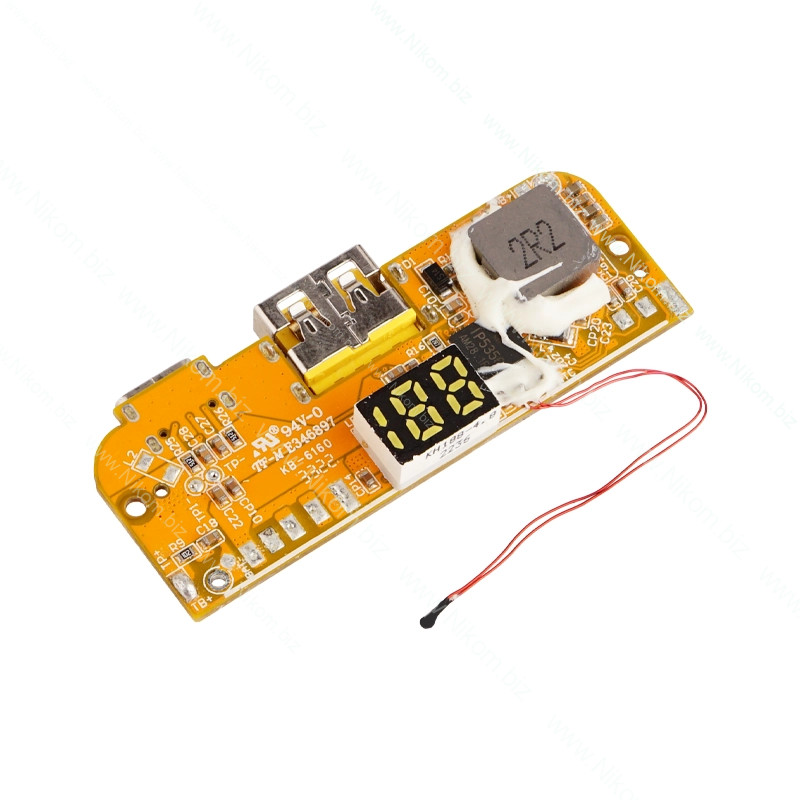

Модуль контролера швидкої зарядки на чипі IP5356 потужністю до 22,5 Вт призначений для роботи з літій-іонними акумуляторами 3,6–3,7 В (1S). Підтримує заряд акумулятора через роз’єм Type-C та подачу живлення на USB з підтримкою популярних протоколів швидкої зарядки. Компактні розміри дозволяють використовувати плату у збірці павербанків або портативних зарядних пристроїв.

Технічні характеристики

• Сумісні акумулятори: літій-іонні 3,6–3,7 В (1S)
• Максимальна потужність: 22,5 Вт
• Вхід зарядки: Type-C
• Вихід живлення: USB-A
• Підтримувані протоколи: Apple 5V 2.4A, BC1.2 DCP 5V 1.5A, Samsung AFC 9V/12V, Huawei FCP 5V/9V/12V, Huawei SCP 3.4–5.5V @ 25W, QC 2.0 5V/9V/12V, QC 3.0 до 12V, VOOC/DASH/WARP 3.3–5.5V
• Розміри плати: 60×25 мм
• Полярність акумулятора: B+ (плюс), B- (мінус)

Функціонал

• Заряд літій-іонного акумулятора через роз’єм Type-C
• Живлення зовнішніх пристроїв через USB з підтримкою швидкої зарядки
• Автоматичне визначення протоколу підключеного пристрою
• Компактне встановлення у корпус павербанка або зарядного пристрою
• Захист від переполюсовки та перезаряду
