Опис

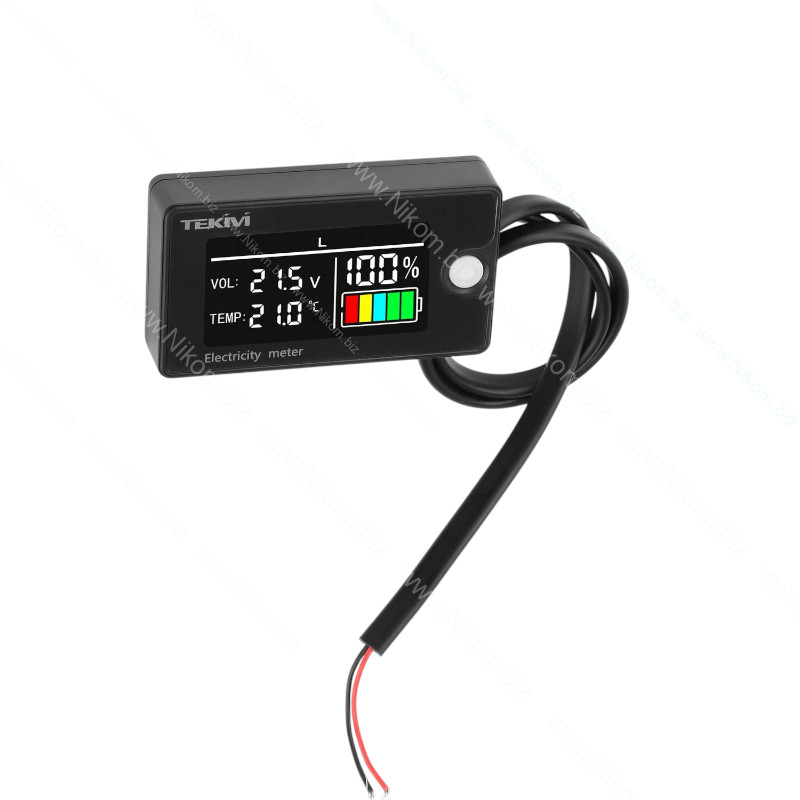

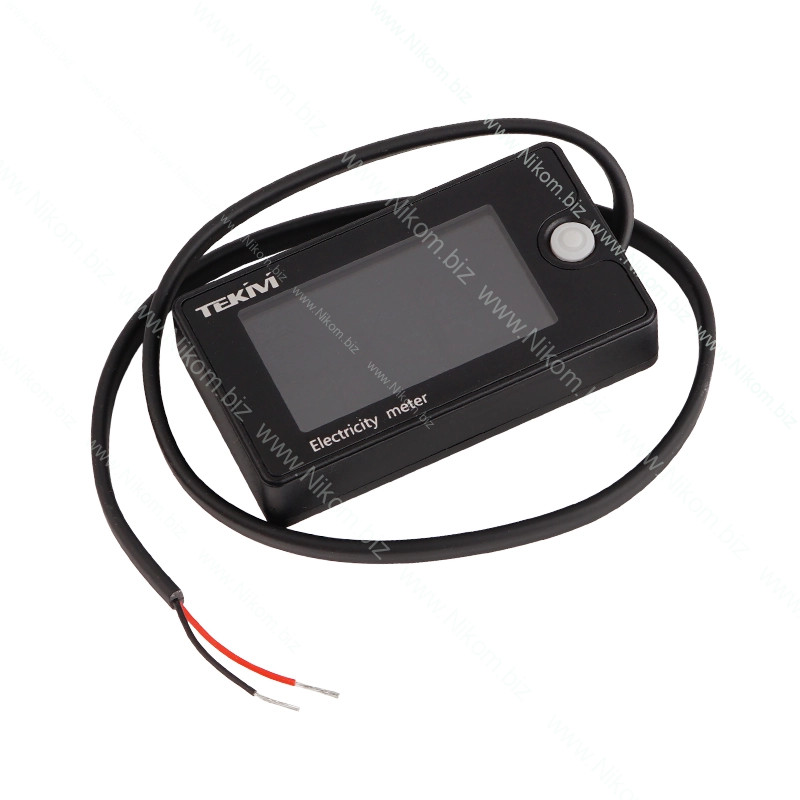

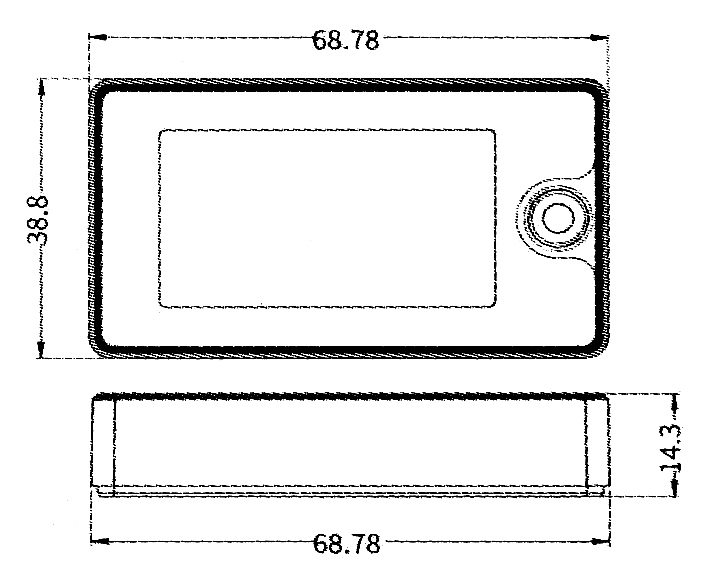

Індикатор рівня заряду та вольтметр з кольоровим екраном для контролю акумуляторних батарей постійного струму. Підходить для літієвих, LiFePO4 та свинцево-кислотних батарей. Монтується в панель та відображає напругу, відсоток заряду та стан батареї.

Технічні характеристики

• Діапазон вимірювання напруги: DC 7–100 В
• Точність вимірювання: ±1 %
• Інтервал оновлення показань: 500 мс
• Робочий струм: ≤20 мА
• Споживання у режимі очікування: <2 мА
• Екран: кольоровий, широкі кути огляду
• Підтримувані типи батарей: літієві (тернарні 3,7 В/елемент), LiFePO4 (3,2 В/елемент), свинцево-кислотні 12–84 В
• Кількість елементів (Li-ion та LiFePO4): 3–26S
• Пам’ять налаштувань: збереження параметрів при відключенні живлення

Функціонал

• Вимірювання напруги батареї в режимі реального часу
• Відображення відсотка заряду (SOC) та графічної шкали
• Вибір типу батареї та кількості елементів
• Користувацький режим з налаштуванням діапазону напруг
• Порогові значення сигналізації високої/низької напруги
• Ручне калібрування показань напруги
• Налаштування часу роботи або постійного підсвічування
• Відновлення заводських налаштувань

Детальний опис налаштувань і роботи

Увімкнення та вимкнення

• Для увімкнення — коротко натисніть клавішу на лицьовій панелі.
• Для вимкнення — на головному екрані коротко натисніть клавішу, потім утримуйте її 2 секунди, поки екран не згасне.

Перехід у режим налаштування

На головному екрані затисніть кнопку на 2 секунди.

З’явиться перший пункт меню (Menu 1).

Коротким натисканням кнопки переходьте по пунктах меню по черзі.

Щоб змінити значення, у потрібному меню затисніть кнопку на 2 секунди — значення почне блимати.

Короткими натисканнями змінюйте параметр, довгим натисканням (2 секунди) — підтвердьте вибір.

• Меню 1 — Налаштування тернарної літієвої батареї
  • Екран відображає: номер елементів (S) та букву L (Lithium ternary).
  • Доступно від 3S до 26S.
  • Після вибору кількості елементів прилад автоматично розраховує напругу повного заряду та поріг розряду.
• Меню 2 — Налаштування LiFePO4 батареї
  • Екран: номер елементів (S) та буква F (LiFePO4).
  • Доступно від 3S до 26S.
  • Автоматичне встановлення порогів заряду/розряду.
• Меню 3 — Налаштування свинцево-кислотної батареї
  • Екран: номінальна напруга (12–84 В) та буква P (Pb-acid).
  • Доступні значення: 12, 24, 36, 48, 60, 72, 84 В.
• Меню 4 — Користувацький діапазон напруг
  • Екран: два значення — нижня та верхня межа.
  • Задається вручну в межах DC 7–100 В.
  • Використовується для нестандартних типів батарей.
• Меню 5 — Підсвічування дисплея
  • Екран: час у секундах або напис "on".
  • Значення: 10, 20, 30, 60, 90 секунд або режим постійного підсвічування (on).
• Меню 6 — Порогова напруга (сигналізація)
  • Екран: два значення — нижній поріг (AL) та верхній поріг (AH).
  • При перевищенні верхнього або зниженні нижче нижнього — вмикається попередження.
• Меню 7 — Калібрування напруги
  • Екран: поточна напруга та напис CL.
  • Доступна зміна показань у межах ±1 В для збігу з еталонним приладом.
• Меню 8 — Режим SOC
  • Екран: "on" або "oF" поруч із символом So.
  • При "on" відображається відсоток заряду, при "oF" — лише напруга та шкала.
• Меню 9 — Скидання до заводських налаштувань
  • Екран: "8888" блимає, після чого прилад повертається до початкових параметрів.
  • Після скидання потрібно заново вибрати тип батареї та налаштувати параметри.

Принцип відображення даних

• Верхній рядок — поточна напруга (V).
• Права частина екрана — відсоток заряду (SOC).
• Нижній рядок — поточний струм (якщо підключено) або встановлена номінальна напруга.
• Кольорова шкала — наочний рівень заряду батареї.
