Опис

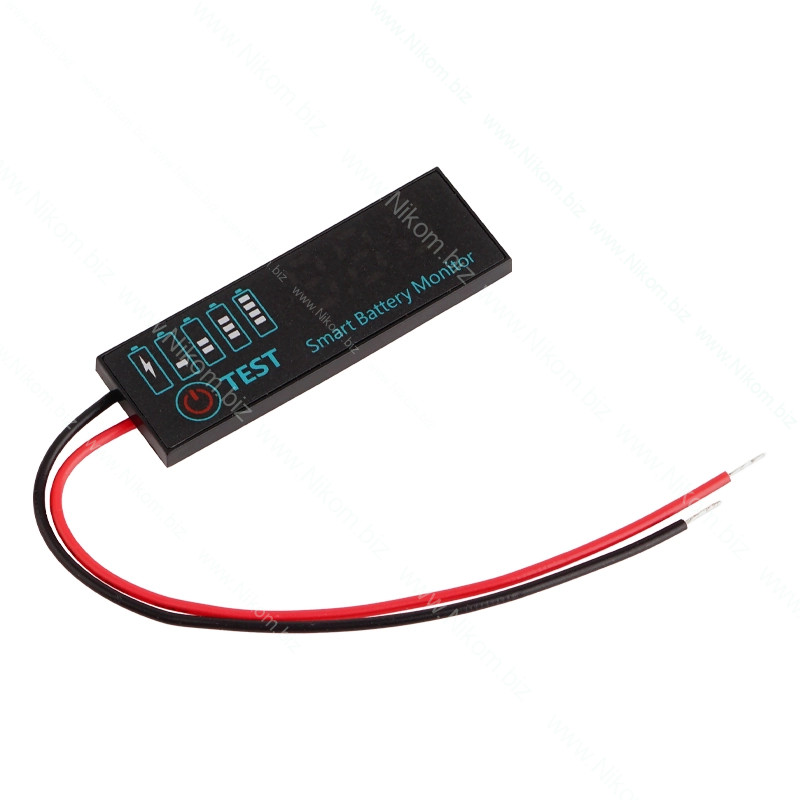

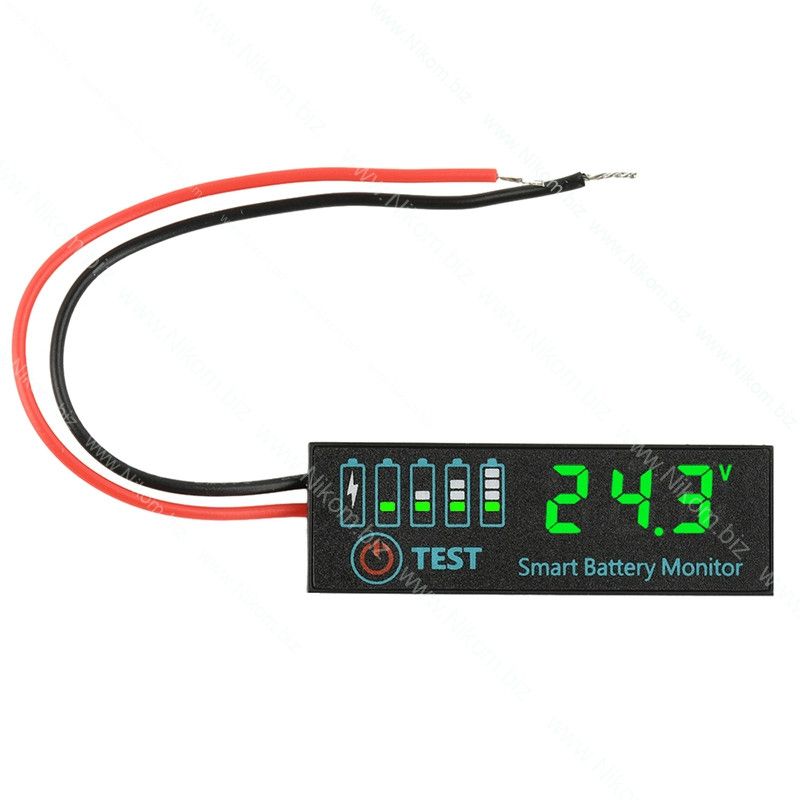

Індикатор заряду з LED-дисплеєм призначений для точного контролю стану акумуляторів різних типів. Пристрій відображає напругу та відсоток заряду в реальному часі, підтримує літійіонні, літій-залізо-фосфатні та свинцево-кислотні батареї. Підходить для використання в електромобілях, системах накопичення енергії, а також у широкому спектрі побутових і промислових застосувань.

Технічні характеристики

• Режим за замовчуванням: літійіон, 3 комірки.
• Діапазон комірок (літій-іон): від 3 до 12.
• Діапазон комірок (літій-залізо-фосфат): від 3 до 14.
• Свинцево-кислотні батареї: 12 В, 24 В, 36 В або 48 В.
• Діапазон вимірюваної напруги: 7–55 В.
• Колір дисплея: зелений.
• Користувацький режим: налаштування верхнього та нижнього порогів напруги, встановлення напруг повного заряду та повного розряду.
• Попередження про низький заряд: при заряді 10% або нижче блимає червоний індикатор.
• Підсвітка з регулюванням часу
• LED-дисплей високої яскравості.
• Функція пам’яті — збереження всіх налаштувань при вимкненні живлення.

Функціонал

• Відображення параметрів батареї в реальному часі.
• Вибір типу батареї та кількості комірок або номінальної напруги.
• Автоматичне попередження про низький заряд.
• Регулювання часу роботи підсвітки.
• Автозбереження всіх установок.

Налаштування

1. Вхід у меню
На головному екрані утримуйте кнопку протягом 2 секунд. Після цього відкриється меню налаштувань.

2. Налаштування режиму «Літій-іон» (L03–L12)
У режимі L03 утримуйте кнопку 2 секунди — почне блимати число комірок (за замовчуванням L03). Короткими натисканнями вибирайте значення від L03 до L12. Довгим натисканням (2 секунди) підтверджуйте вибір. Ще одне довге натискання поверне на головний екран, коротке — перейде до наступного пункту меню.

3. Налаштування режиму «Літій-залізо-фосфат» (F03–F14)
Коротким натисканням перемкніться на режим F03. Утримуйте кнопку 2 секунди — почне блимати число комірок (за замовчуванням F03). Короткими натисканнями вибирайте від F03 до F14. Довгим натисканням підтверджуйте вибір.

4. Налаштування режиму «Свинцево-кислотна батарея» (P12/P24/P36/P48)
Коротким натисканням виберіть P12. Утримуйте кнопку 2 секунди — почне блимати напруга (за замовчуванням 12). Короткими натисканнями виберіть 12В, 24В, 36В або 48В. Довгим натисканням підтверджуйте вибір.

5. Користувацькі налаштування високої та низької напруги
Коротким натисканням виберіть пункт користувацьких налаштувань. Спочатку налаштовується низький поріг: утримання 2 секунди, миготіння першого розряду, короткими натисканнями змініть значення. Після збереження перейдіть до високого порогу та налаштуйте аналогічно.

6. Налаштування часу підсвітки (B-0–B-6)
Коротким натисканням виберіть пункт B-0. Утримання 2 секунди — вибір часу від B-0 до B-6.

• B-0 — підсвітка завжди ввімкнена;
• B-1 — 10 сек;
• B-2 — 20 сек;
• B-3 — 30 сек;
• B-4 — 40 сек;
• B-5 — 50 сек;
• B-6 — 60 сек.

Довгим натисканням збережіть.

7. Кнопки керування
Коротке натискання — увімкнення/вимкнення дисплея. Довге (2 секунди) — вхід у меню налаштувань.
