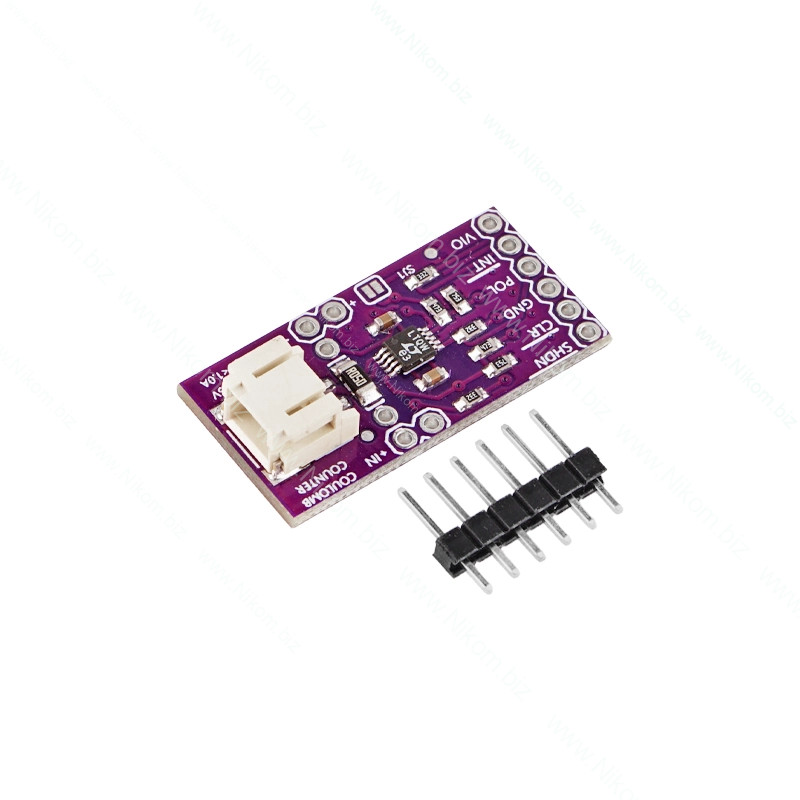

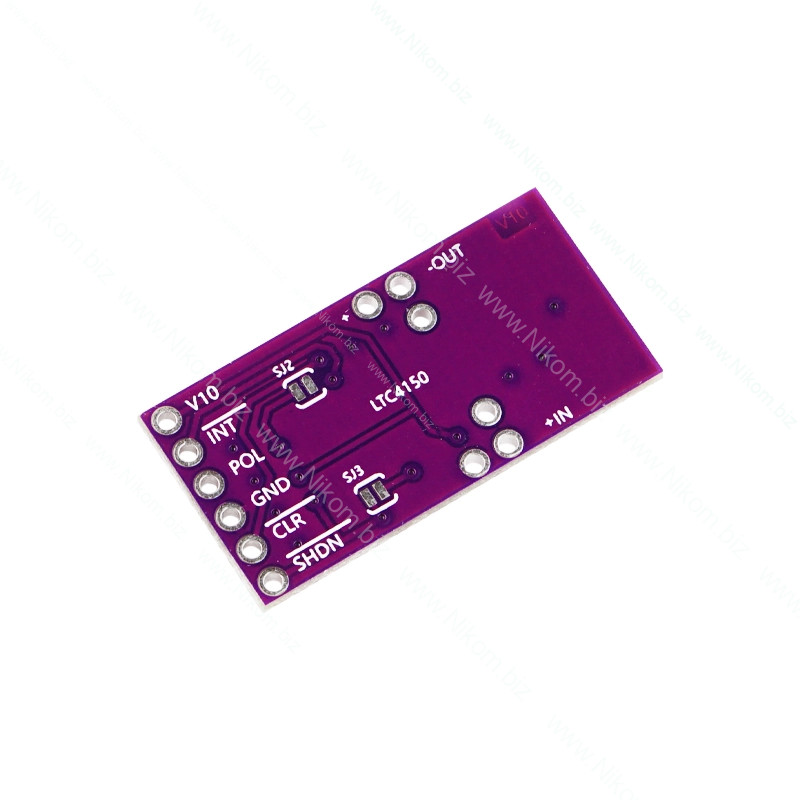

Модуль LTC4150 використовується для моніторингу параметрів батарей типів Li-ion, NiMH і NiCd. Він вимірює кількість заряду, що проходить через батарею, за допомогою підрахунку імпульсів. Кожен імпульс на виході INT відповідає 0,614 кулонам (приблизно 0,1707 мА·год). Це дає змогу точно визначати рівень заряду акумулятора. Всього 5859 імпульсів відповідають одному ампер-годині (1Ah). Вихід POL повідомляє напрям струму — заряд або розряд. Модуль працює з напругою до 8,5 В і струмами до 1 А.

• Тип контролю: кулонний лічильник
• Напруга живлення: 2,7–8,5 В
• Максимальний струм: до 1 А
• Діапазон вимірювання на резисторі: ±50 мВ
• Частота імпульсів: 32,55 Гц/В
• Споживання у активному режимі: 80–140 мкА
• Споживання у режимі сну: до 1,5 мкА
• Кількість імпульсів на 1Ah: 5859

• Формування імпульсів для підрахунку заряду
• Визначення напрямку струму через вихід POL
• Підтримка автоматичного скидання імпульсів
• Сумісність із мікроконтролерами
• Робота з батареями типу Li-ion, NiMH, NiCd
• Підвищена точність навіть при використанні імпульсних джерел живлення
