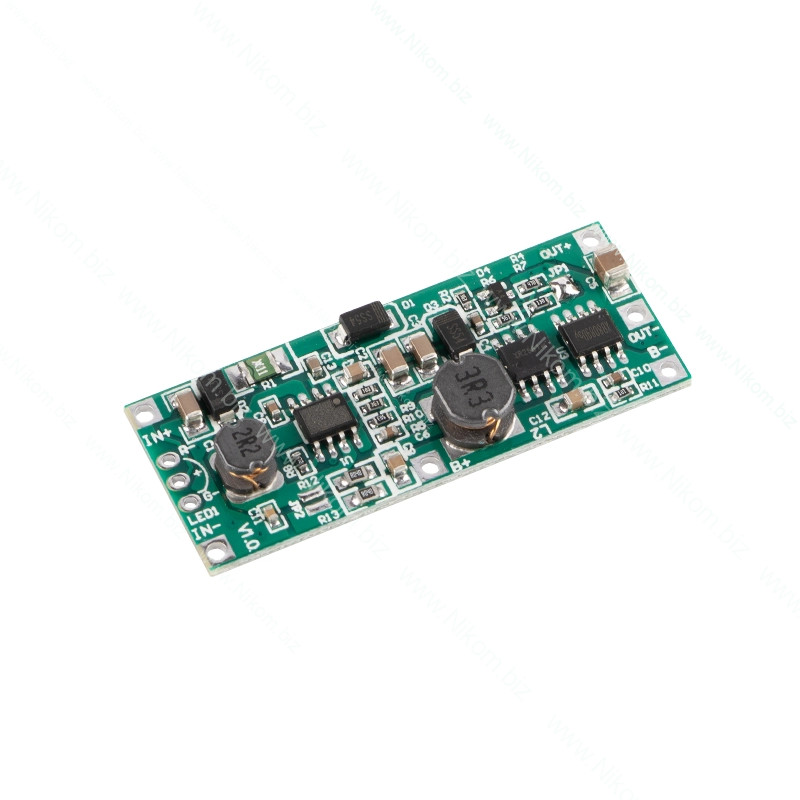

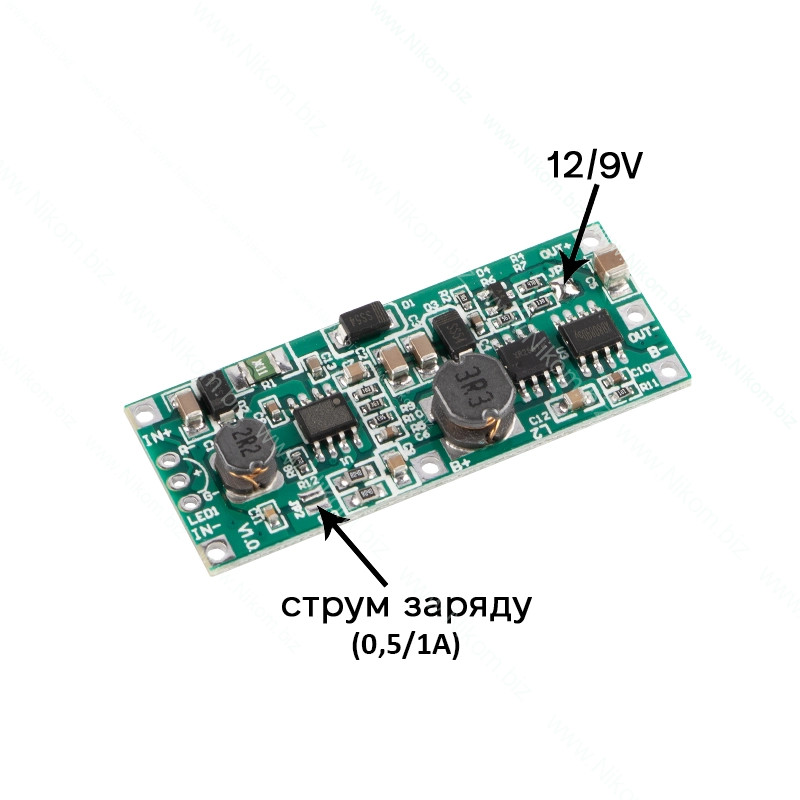

Увага! За замовчуванням вихідна напруга даного модуля дорівнює 12V (перемичка JP1 запаяна). Для отримання 9V на виході - перемичку JP1 потрібно зняти.

Опис

Цей пристрій є комбінацією плати заряду Li-Ion акумулятора та стабілізатора напруги, що дозволяє використовувати його як основу для джерела безперебійного живлення. Модуль підтримує високий рівень заряду акумулятора, поки є підключення до зовнішнього джерела живлення, і забезпечує вихідну напругу 12В. У разі відсутності зовнішнього джерела для забезпечення вихідної напруги використовується сам акумулятор.

Особливості підключення

• B+: позитивний полюс акумулятора;
• B-: негативний полюс акумулятора;
• In+: позитивний полюс підключення вхідної напруги;
• In-: негативний полюс підключення вхідної напруги;
• Out+: позитивний полюс вихідної напруги;
• Out-: негативний полюс вихідної напруги;
• підтримка вихідної напруги  9V або 12V  - встановлюється на платі

Для індикації станів може застосовуватися двоколірний світлодіод із загальним анодом, який може бути підключений до виводів R-, +, G-.

Технічні характеристики

• тип акумуляторів, що підтримується: Li-ion;
• кількість акумуляторів: 1 шт.;
• вхідна напруга: 5 – 12 В;
• вихідна напруга: 12 В;

• робочий струм: 1 A;
• робоча температура: від -40 до +85 ºС;
• розміри модуля: 50 х 20 х 6 мм;
• вага: 5 г.
