Опис

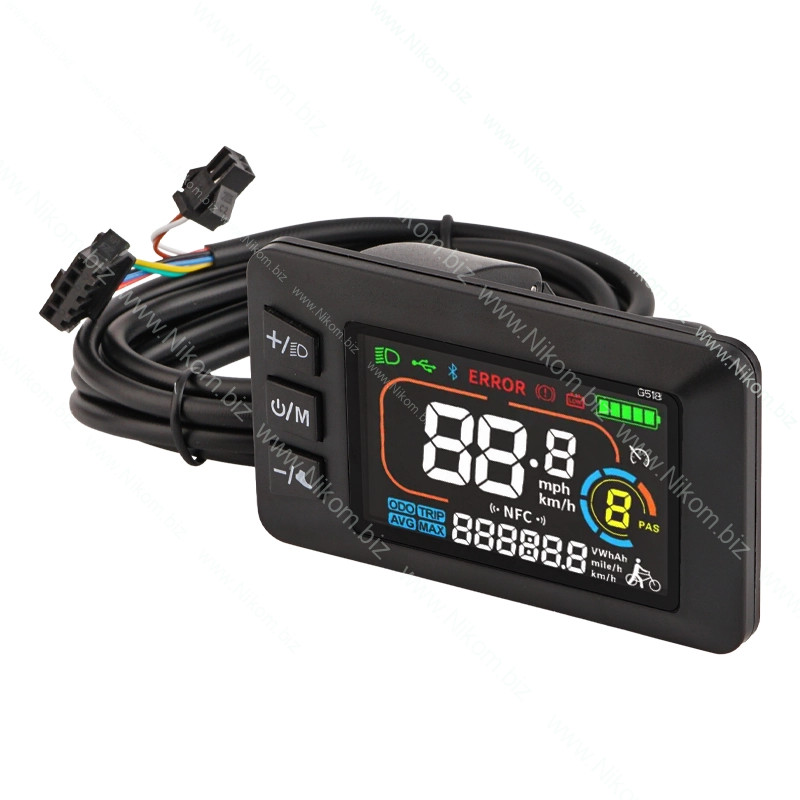

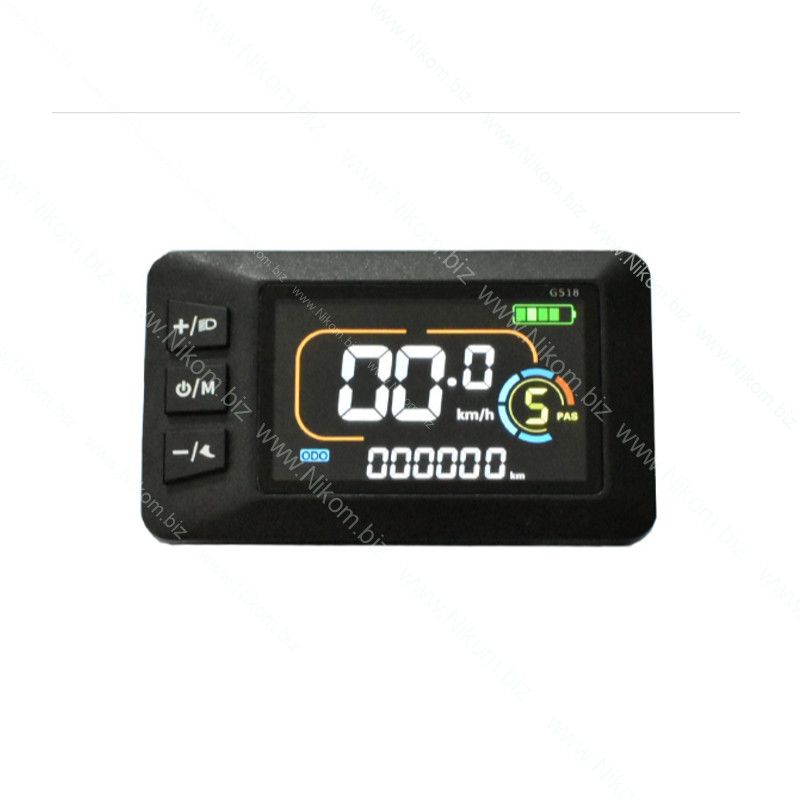

LCD-дисплей SW-G518 з кольоровим антибліковим екраном 2,3" призначений для електровелосипедів стандарту EN15194 та забезпечує повний контроль над параметрами руху й роботи системи. Підтримує напругу 24/36/48/60/72 В, відображає швидкість, пробіг, заряд акумулятора, помилки та інші важливі дані. Керування здійснюється окремим пультом кнопок, а налаштування дозволяють адаптувати дисплей під індивідуальні потреби користувача.

Технічні характеристики

• Модель: SW-G518
• Тип: LCD-дисплей для електровелосипеда
• Екран: 2,3", кольоровий, антибліковий, висока яскравість
• Робоча напруга: 24/36/48/60/72 В (вибирається в налаштуваннях)
• Номінальний робочий струм: 12 мА
• Струм витоку: <1 мкА
• Інтерфейс зв’язку: UART (за замовчуванням), CAN (опція)
• Ступінь захисту: IP65
• Роз’єм підключення: 5-контактний
• Колір підсвічування: білий, 3 рівні яскравості

Функції відображення

• Швидкість: поточна, максимальна, середня (км/год або миль/год)
• Заряд акумулятора у %, попередження про низький заряд
• Пробіг: загальний (ODO) та за поїздку (TRIP)
• Час у дорозі (TIME)
• Напруга акумулятора (VOL), потужність (Wh), струм (CUR)
• Режим педального асистента: 3/5/9 рівнів
• Стан фар, гальм, круїз-контролю, покажчиків повороту
• Індикація помилок (E-коди)

Функції керування

• Увімкнення/вимкнення живлення
• Регулювання рівня педального асистента
• Перемикання відображуваних даних (ODO, TRIP, TIME та ін.)
• Увімкнення/вимкнення передньої фари
• Режим допомоги при ходьбі (Walk Assist, до 6 км/год)

Налаштування

• P01 — Яскравість підсвічування (1–3)
• P02 — Одиниці вимірювання (0: км; 1: милі)
• P03 — Системна напруга (24/36/48/60/72 В)
• P04 — Таймер авто-вимкнення (0 — вимк.)
• P05 — Режим педального асистента (0–3, 0–5, 0–9 рівнів)
• P06 — Розмір колеса (у дюймах, крок 0,1)
• P07 — Кількість магнітів датчика швидкості (1–100)
• P08 — Обмеження швидкості (0–100 км/год)
• P09 — Запуск з педалей або з ручки газу
• P10 — Режим приводу (лише PAS, лише ручка газу, змішаний)
• P11 — Чутливість PAS (1–24)
• P12 — Інтенсивність старту PAS (0–5)
• P13 — Кількість магнітів у датчику PAS (5/8/12)
• P14 — Обмеження струму (1–20 А, за замовчуванням 12 А)
• P15 — Поріг низької напруги
• P16 — Скидання одометра
• P17 — Активація круїз-контролю

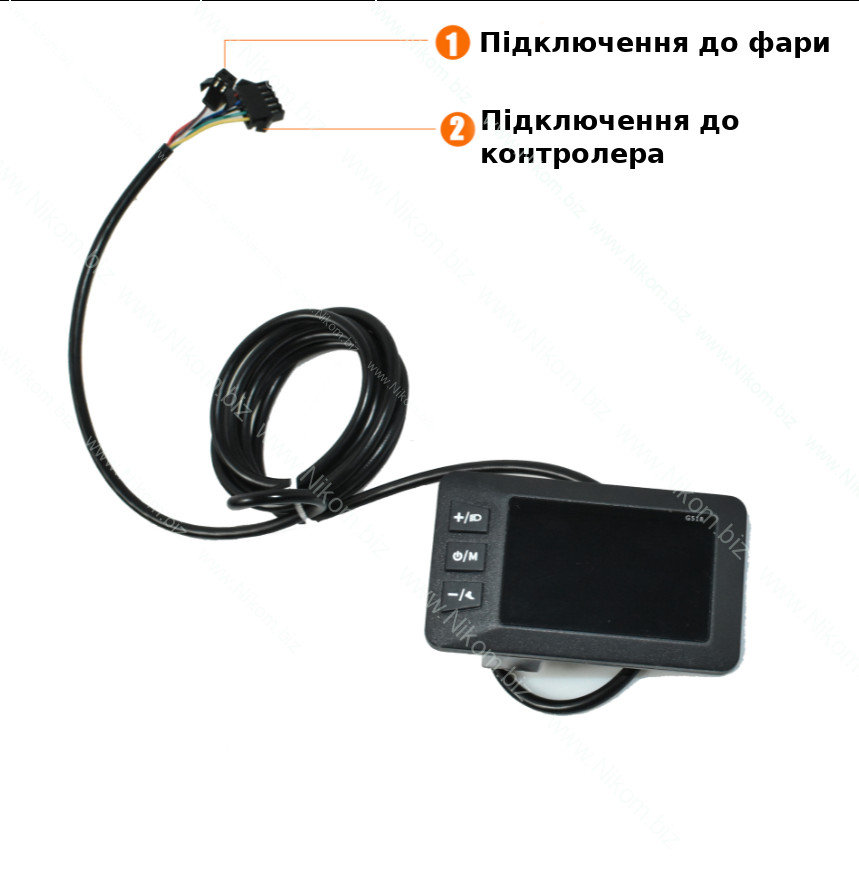

Підключення

1 — Червоний (VCC) — живлення дисплея
2 — Синій (K) — керуючий провід живлення контролера
3 — Чорний (GND) — земля
4 — Зелений (RX) — прийом даних
5 — Жовтий (TX) — передача даних
