Опис

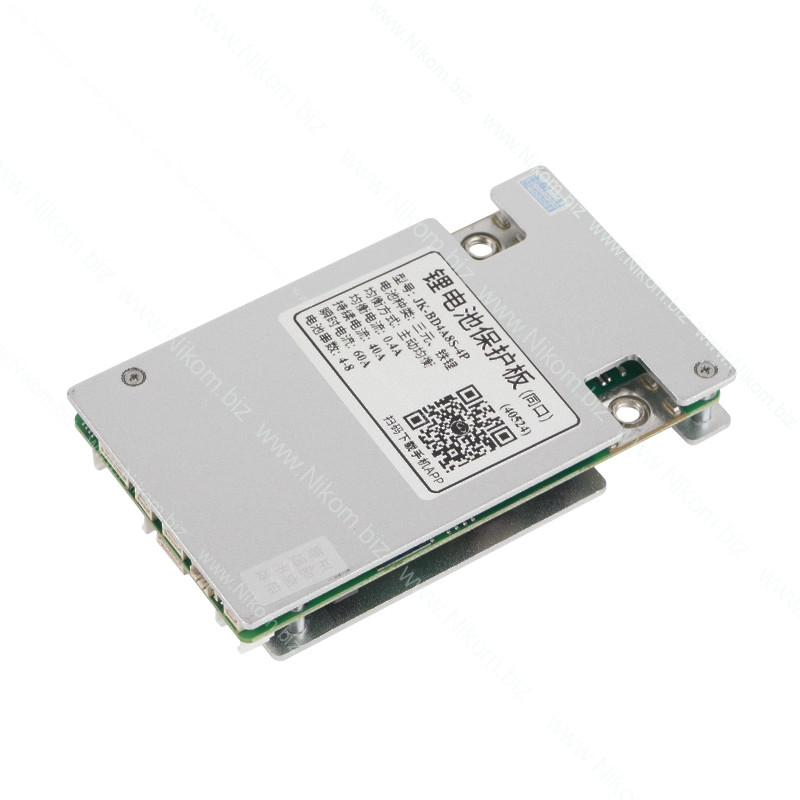

Смарт-BMS JK-BD4A8S4P від JK-BMS (JiKong) призначена для контролю, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок від 3S до 8S залежно від типу акумуляторів. Підтримує робочий струм заряду та розряду до 40 А, піковий струм розряду до 60 А та оснащена активним балансиром зі струмом 0,4 А. Вбудований Bluetooth забезпечує моніторинг стану батареї та налаштування параметрів через мобільний застосунок JK BMS для Android та iOS. Плата підходить для систем резервного живлення, портативних акумуляторних станцій, електротранспорту та інших пристроїв з літієвими акумуляторами.

Технічні характеристики

• Модель: JK-BD4A8S4P
• Виробник: JK-BMS (JiKong)
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 3S–8S
• Кількість комірок LiFePO4: 4S–8S
• Кількість комірок LTO: 7S–8S
• Номінальний струм заряду: до 40 А
• Номінальний струм розряду: 40 А
• Піковий струм розряду: до 60 А (короткочасно)
• Тип балансування: активне, з перенесенням енергії між комірками
• Струм активного балансування: 0,4 А
• Опір силового MOSFET-ланцюга: до 2,8 мОм
• Споживання струму в робочому режимі: до 10 мА
• Споживання струму в режимі сну: до 1,5 мА
• Діапазон напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Поріг захисту від перевантаження за струмом: 10–40 А (регульований)
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,55 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Затримка спрацювання захисту: 2–120 с (регульована для відповідних режимів)
• Захист від короткого замикання: так
• Захист від перегрівання: так
• Кількість температурних датчиків: 3 (1 внутрішній та 2 зовнішні)
• Тип силового підключення: спільний порт заряду та розряду (Common Port)
• Бездротовий інтерфейс: Bluetooth
• Мобільний застосунок: JK BMS
• Сумісність: Android, iOS
• Корпус: металевий, з функцією відведення тепла
• Розміри: 110×73×18 мм

Функціонал

• Активне балансування комірок зі струмом до 0,4 А
• Перенесення енергії від комірок із вищою напругою до комірок із нижчою напругою
• Можливість балансування під час заряджання, розряджання та простою акумулятора
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду та надмірного розряду
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури акумуляторів і силових компонентів плати
• Захист від перегрівання під час заряджання та розряджання
• Можливість налаштування захисту від заряджання за низької температури

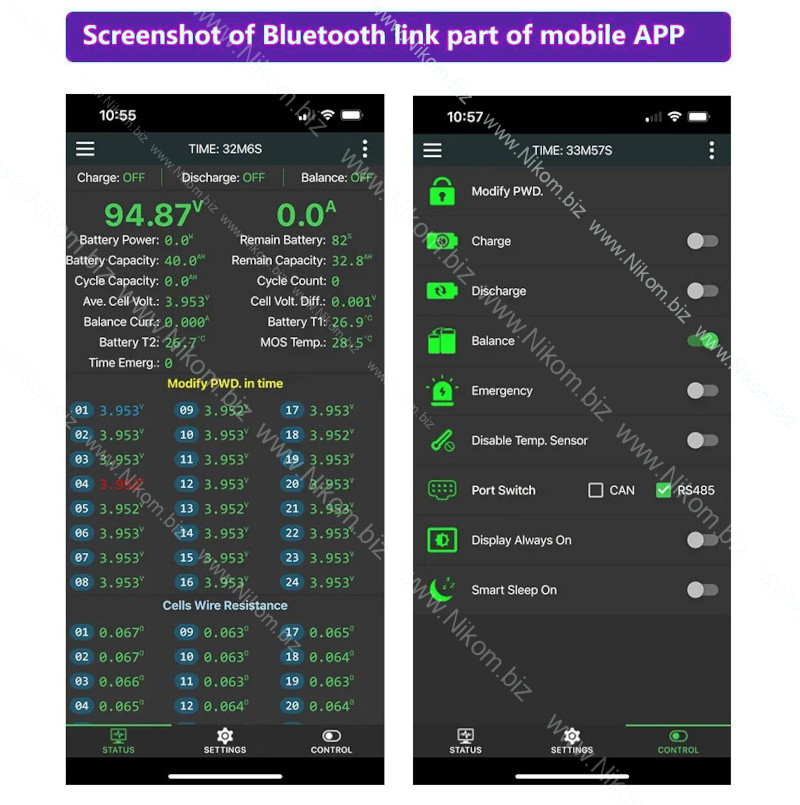

• Моніторинг напруги, струму, температури та залишкової ємності через смартфон
• Налаштування порогів захисту та параметрів балансування через застосунок JK BMS
• Відображення напруги окремих комірок у реальному часі
• Підтримка режиму зниженого енергоспоживання
• Можливість використання сумісних додаткових модулів керування залежно від комплектації

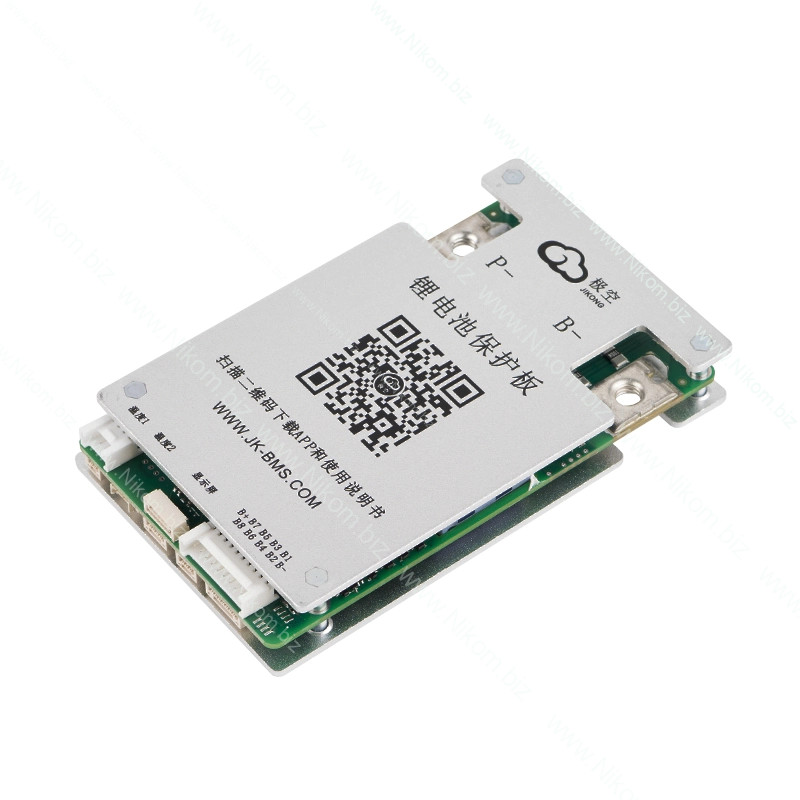

Підключення

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою за схемою зі спільним портом
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

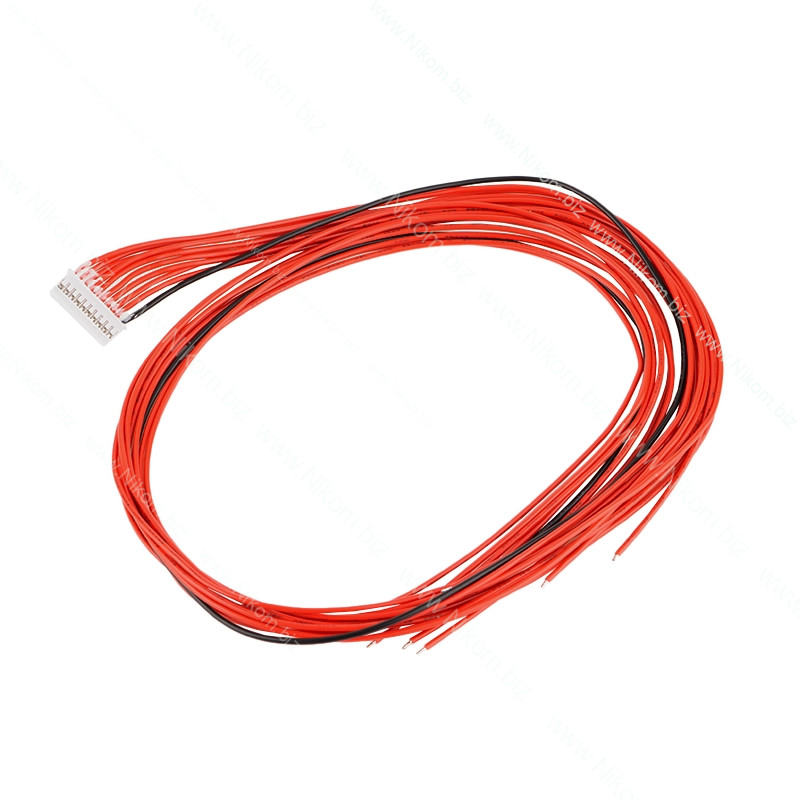

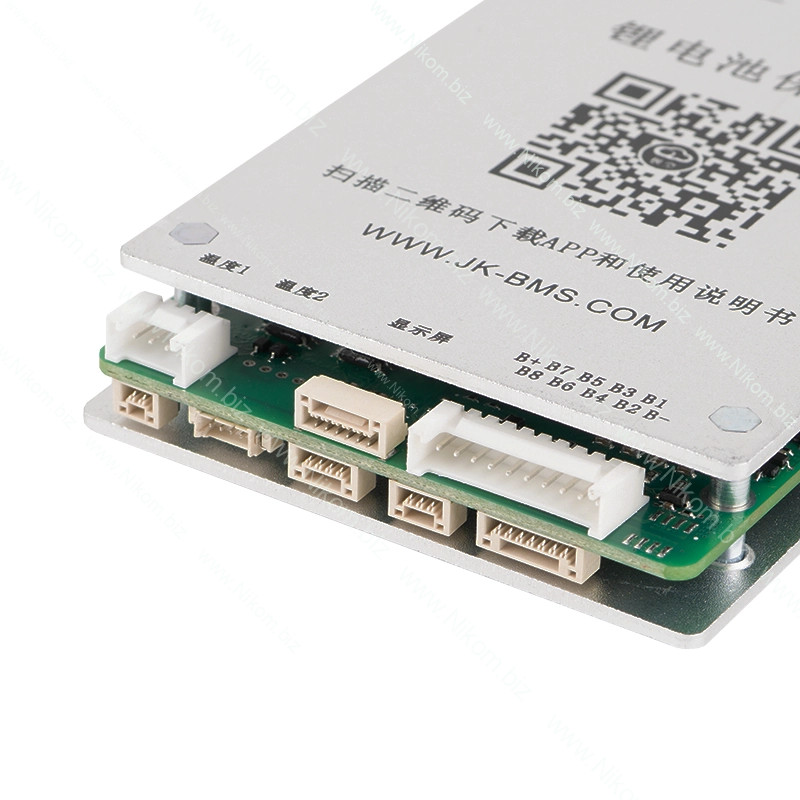

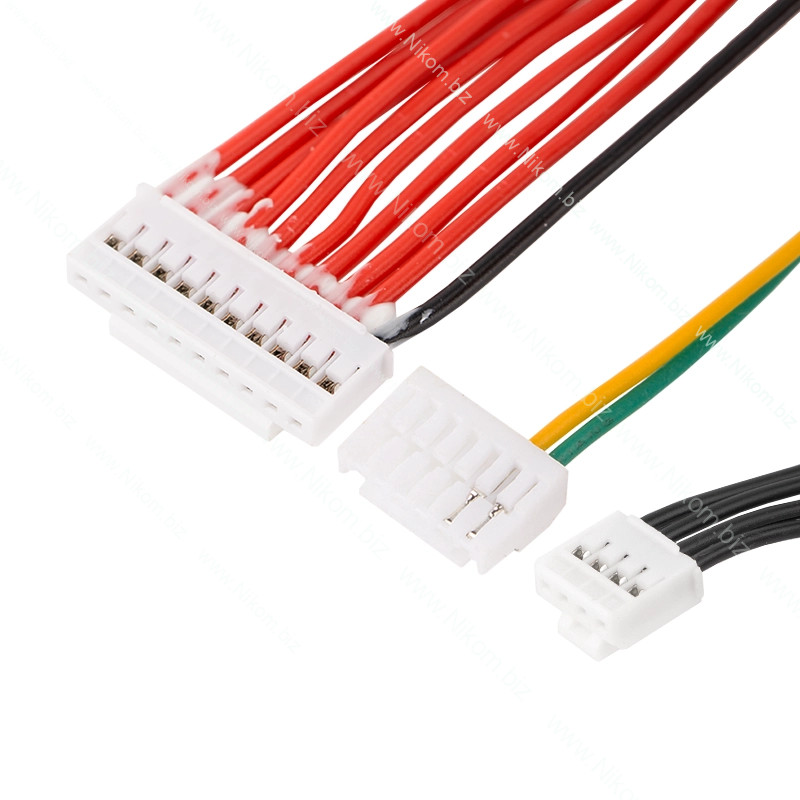

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до схеми для вибраної конфігурації 3S–8S

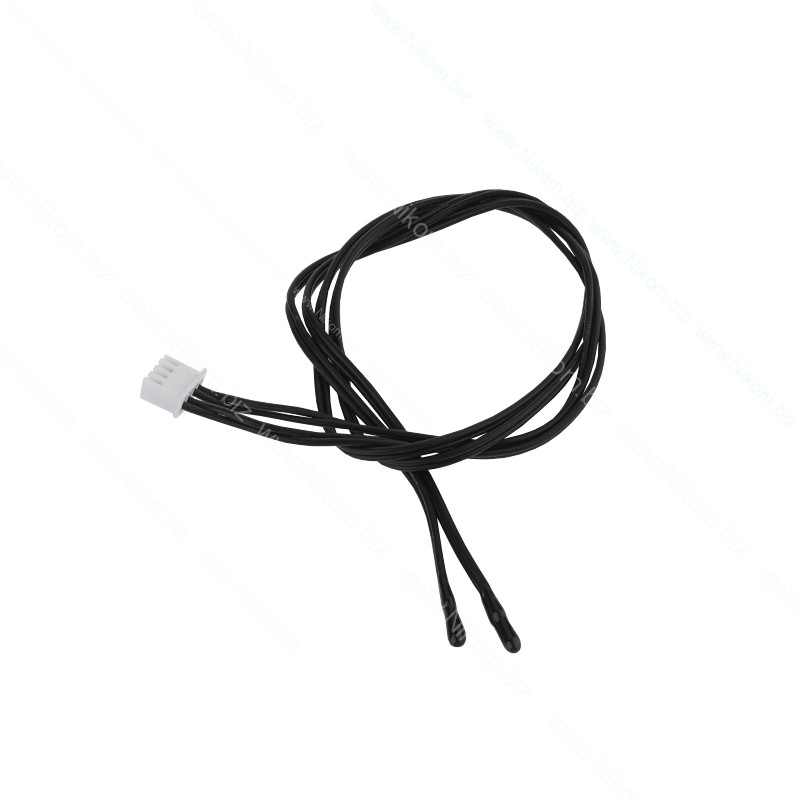

• Зовнішні температурні датчики NTC — встановлення на акумуляторній збірці для контролю нагрівання
• Bluetooth — підключення до смартфона через застосунок JK BMS
• Кнопка активації — підключення до відповідного роз'єму за наявності кнопки в комплектації
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа необхідно підключати виключно за схемою виробника для конкретної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок та налаштувати відповідні параметри захисту і балансування
