Опис

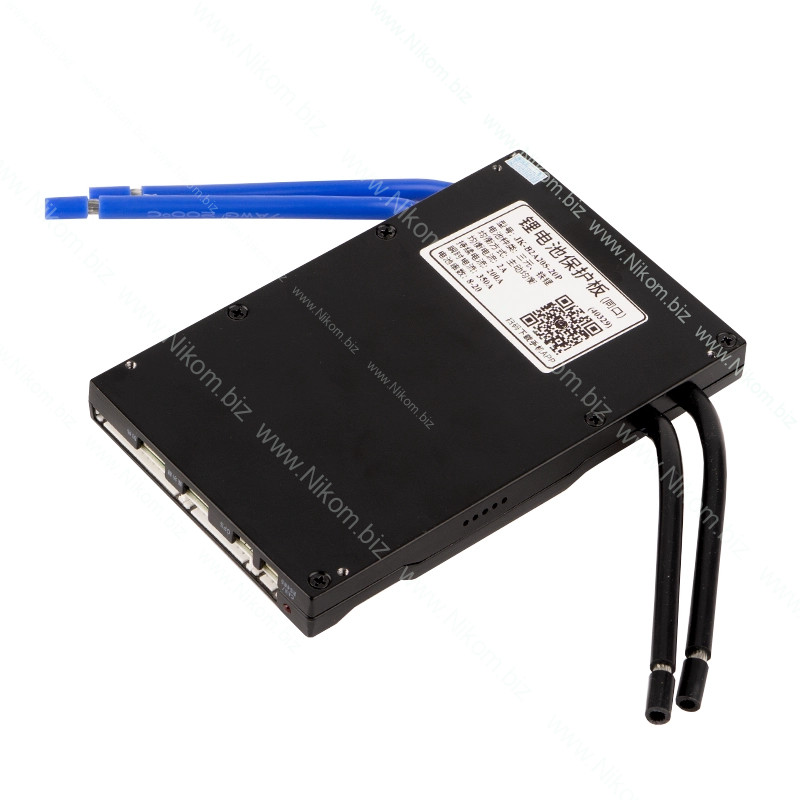

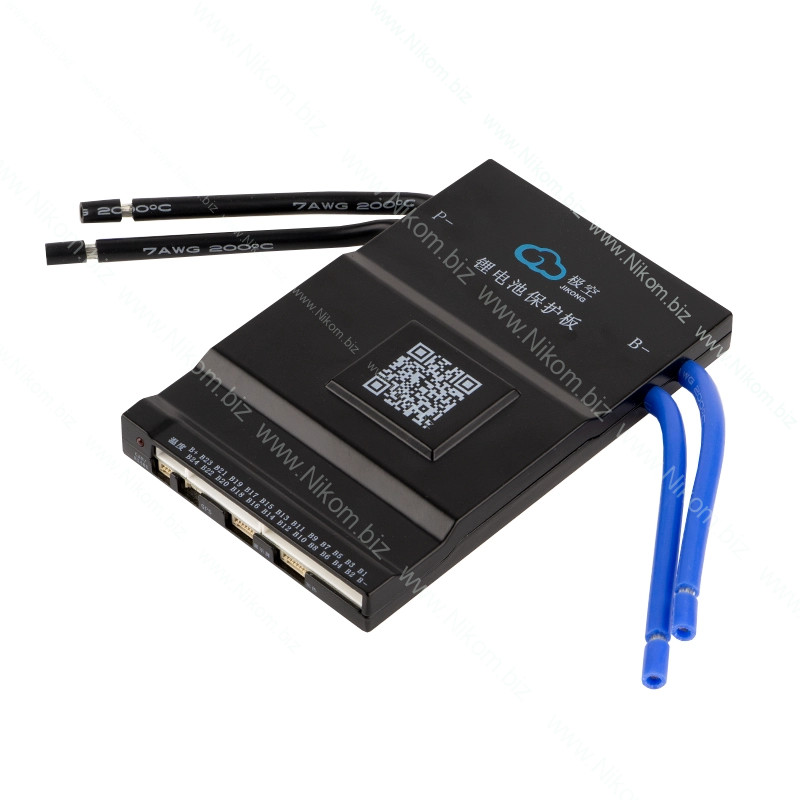

Смарт-BMS JK-B2A20S20P призначена для захисту, контролю та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок до 20S. Підтримує струм заряду та розряду до 200 А, оснащена активним балансиром 2 А та Bluetooth для налаштування параметрів і моніторингу стану акумулятора.

Технічні характеристики

• Модель: JK-B2A20S20P
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 7S–20S
• Кількість комірок LiFePO4: 8S–20S
• Кількість комірок LTO: 12S–20S
• Номінальний струм заряду: 200 А
• Номінальний струм розряду: 200 А
• Піковий струм розряду: до 350 А
• Струм активного балансування: 2 А
• Тип балансування: активне, з перенесенням заряду між комірками
• Діапазон напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±3 мВ
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,55 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Поріг захисту за струмом: 10–200 А (регульований)
• Затримка спрацювання захисту від перевантаження: 2–120 с (регульована)
• Опір силового MOSFET-ланцюга: близько 0,47 мОм
• Тип підключення: спільний порт заряду та розряду
• Кількість температурних датчиків: 2
• Бездротовий інтерфейс: Bluetooth
• Додаткові інтерфейси: RS485 або CAN (залежно від комплектації)
• Підтримка мобільних пристроїв: Android, iOS
• Робоча температура: -30...+70 °C
• Розмір: 162×102×20 мм

Функціонал

• Активне балансування комірок шляхом перенесення енергії між ними
• Балансування під час заряджання, розряджання та простою за виконання встановлених умов
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду та надмірного розряду
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури акумуляторів та захист від перегрівання
• Моніторинг напруги, струму, температури та залишкової ємності через смартфон
• Налаштування параметрів захисту та балансування через застосунок JK BMS
• Відображення стану окремих комірок у реальному часі
• Можливість підключення сумісного зовнішнього дисплея
• Підтримка обміну даними через додаткові інтерфейси зв'язку

Підключення

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

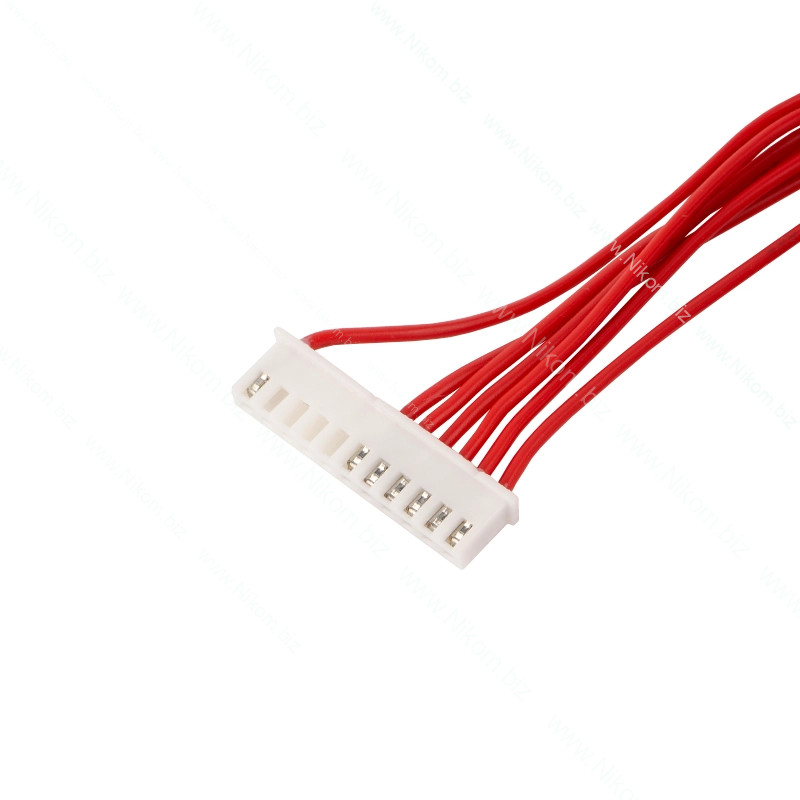

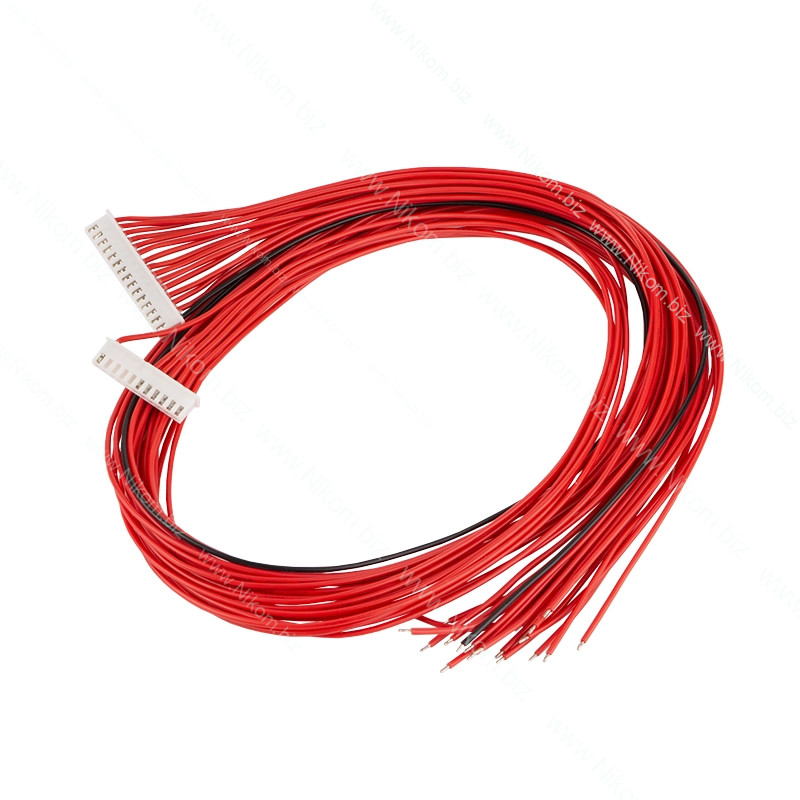

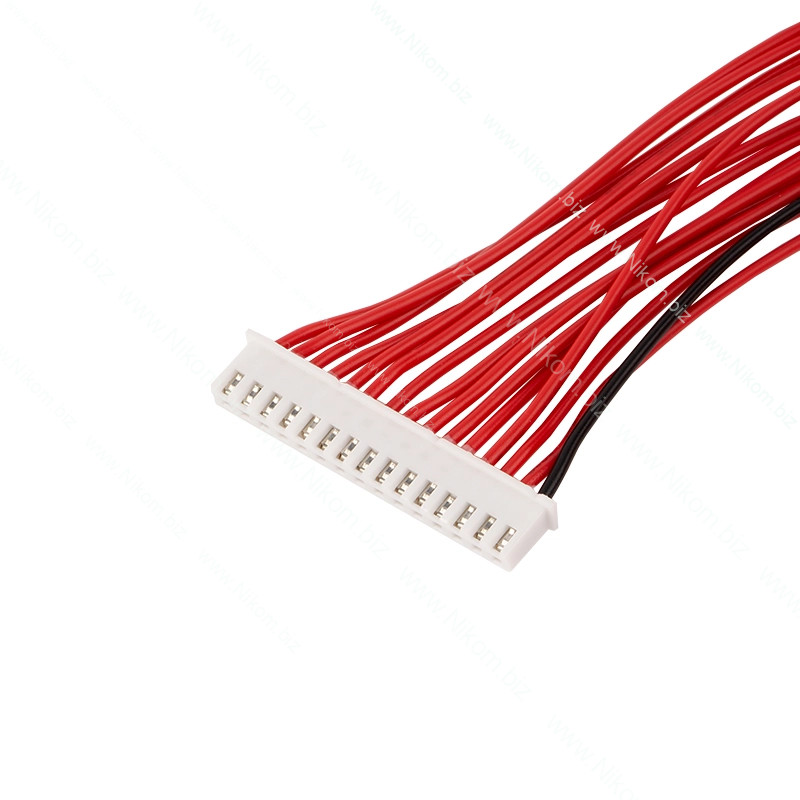

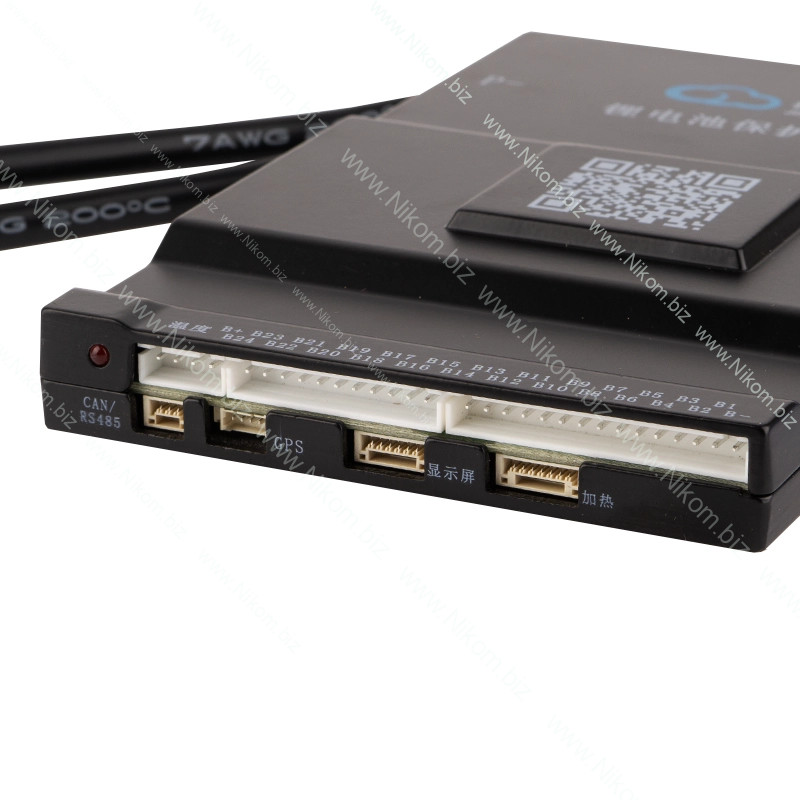

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до їх послідовності та схеми конкретної ревізії BMS

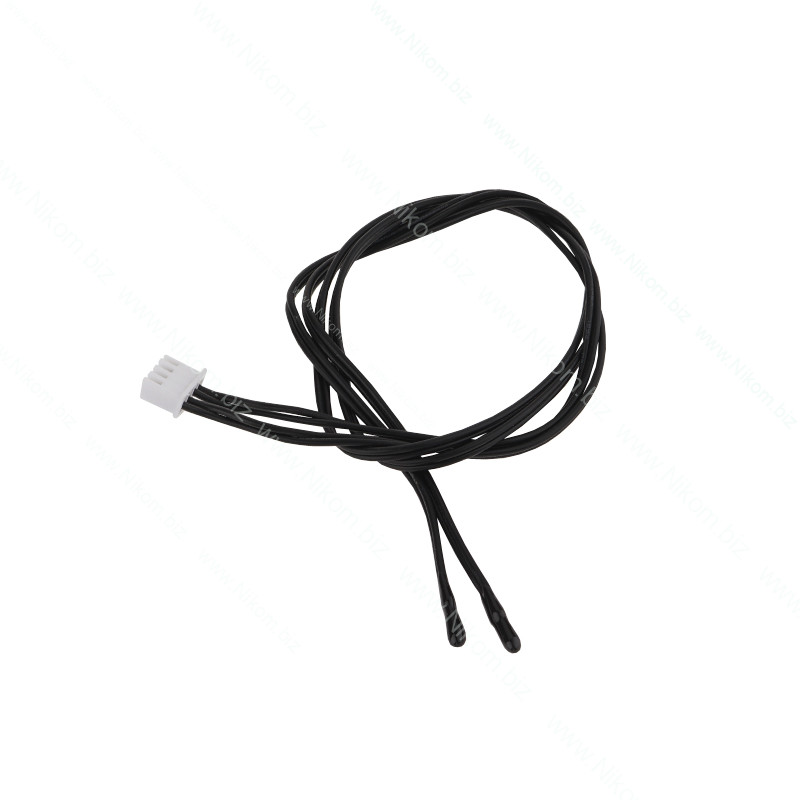

• Температурні датчики — встановлення на акумуляторній збірці для контролю нагрівання
• Роз'єм кнопки — підключення сумісної кнопки активації або вимкнення плати
• LCD — підключення сумісного зовнішнього дисплея за наявності відповідного роз'єму
• RS485/CAN — підключення сумісного обладнання через відповідний інтерфейсний модуль
• Bluetooth — підключення до смартфона через застосунок JK BMS для Android або iOS
• Перед підключенням балансувального роз'єму необхідно перевірити правильність послідовності проводів та напругу між сусідніми контактами
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок та встановити відповідні параметри захисту
