Опис

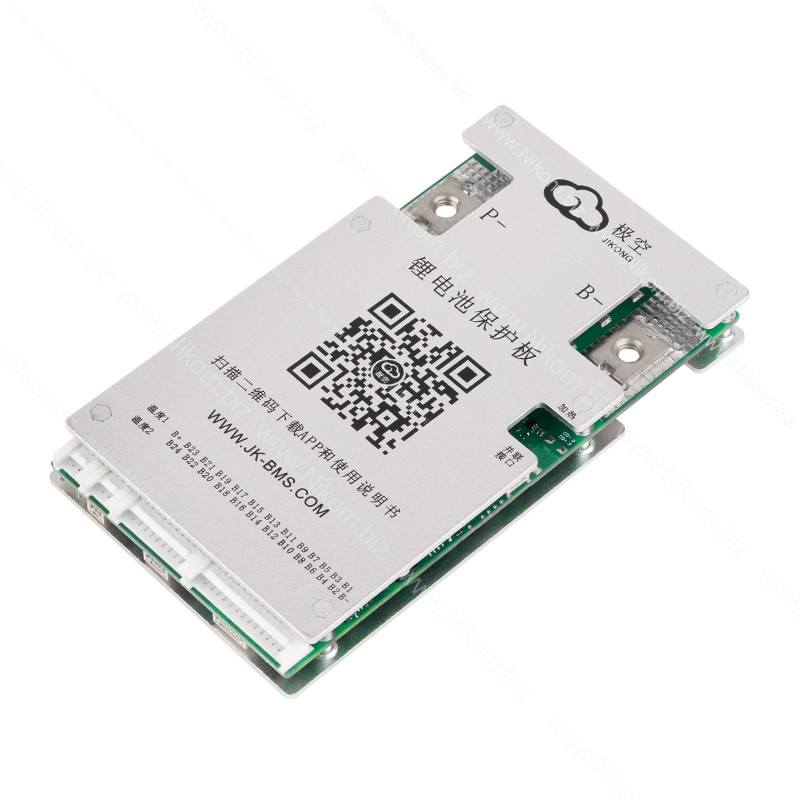

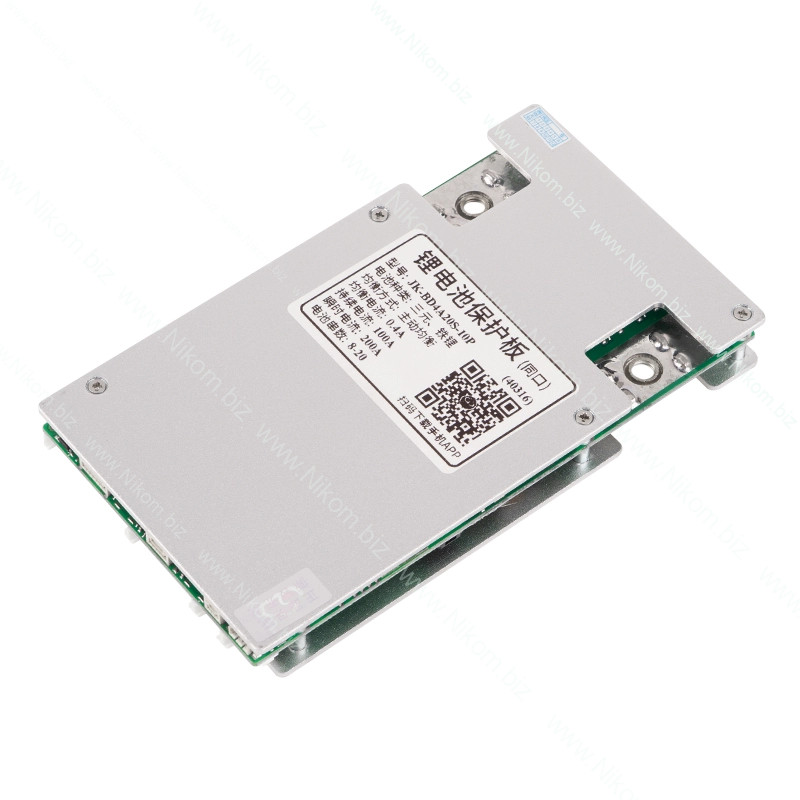

Смарт-BMS JK-BD4A20S-10P призначена для контролю, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO. Підтримує струм до 100 А, оснащена активним балансиром 0,4 А та Bluetooth для налаштування параметрів і моніторингу стану акумуляторів через смартфон.

Технічні характеристики

• Модель: JK-BD4A20S-10P
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 13S–20S
• Кількість комірок LiFePO4: 15S–20S
• Кількість комірок LTO: 17S–20S
• Номінальний струм заряду та розряду: 100 А
• Піковий струм розряду: до 200 А (короткочасно)
• Струм активного балансування: 0,4 А
• Тип балансування: активне, з перенесенням заряду між комірками
• Діапазон напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,35 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Поріг захисту за струмом: 10–100 А (регульований)
• Затримка спрацювання захисту від перевантаження: 2–120 с (регульована)
• Опір силового MOSFET-ланцюга: близько 0,8 мОм
• Бездротовий інтерфейс: Bluetooth
• Додатковий інтерфейс: RS485
• Підтримка мобільних пристроїв: Android, iOS
• Розмір: 147×84×18 мм

Функціонал

• Активне балансування комірок шляхом перенесення енергії між ними
• Балансування під час заряджання, розряджання та простою за виконання встановлених умов
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду та надмірного розряду
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури акумуляторів та захист від перегрівання
• Моніторинг напруги, струму, температури та стану акумулятора через смартфон
• Налаштування параметрів захисту та балансування через застосунок JK BMS
• Відображення напруги окремих комірок у реальному часі
• Підтримка обміну даними через інтерфейс RS485

Підключення

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою за схемою зі спільним портом
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

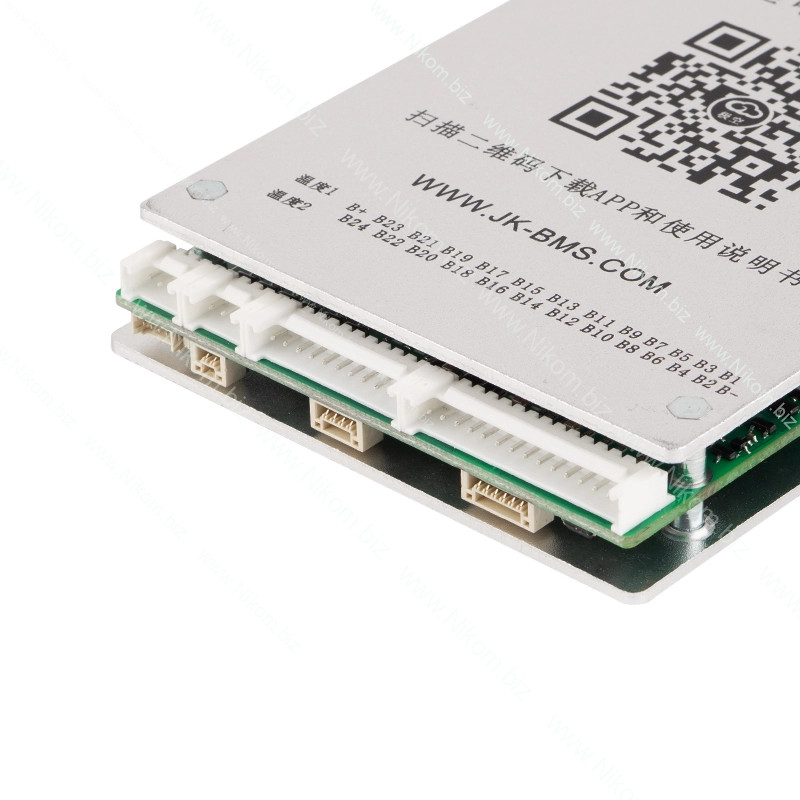

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до їх послідовності та схеми конкретної ревізії BMS

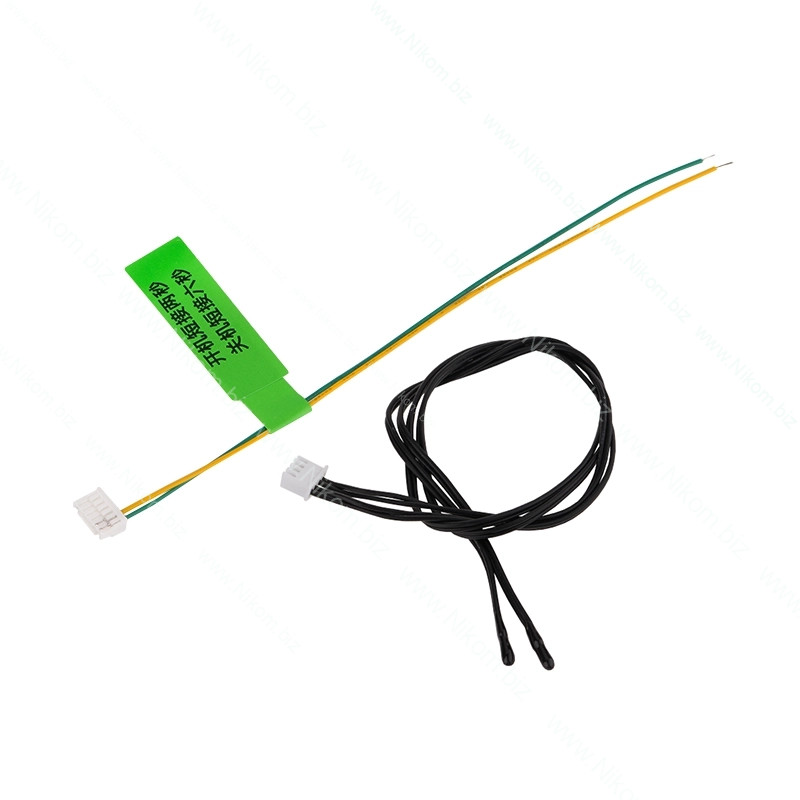

• Температурний датчик — встановлення на акумуляторній збірці для контролю нагрівання
• Роз'єм кнопки — підключення сумісної кнопки активації плати за наявності відповідного роз'єму
• RS485 — підключення сумісного обладнання через відповідний інтерфейс
• Bluetooth — підключення до смартфона через застосунок JK BMS для Android або iOS
• Перед підключенням балансувального роз'єму необхідно перевірити правильність послідовності проводів і напругу між сусідніми контактами
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок та встановити відповідні параметри захисту
