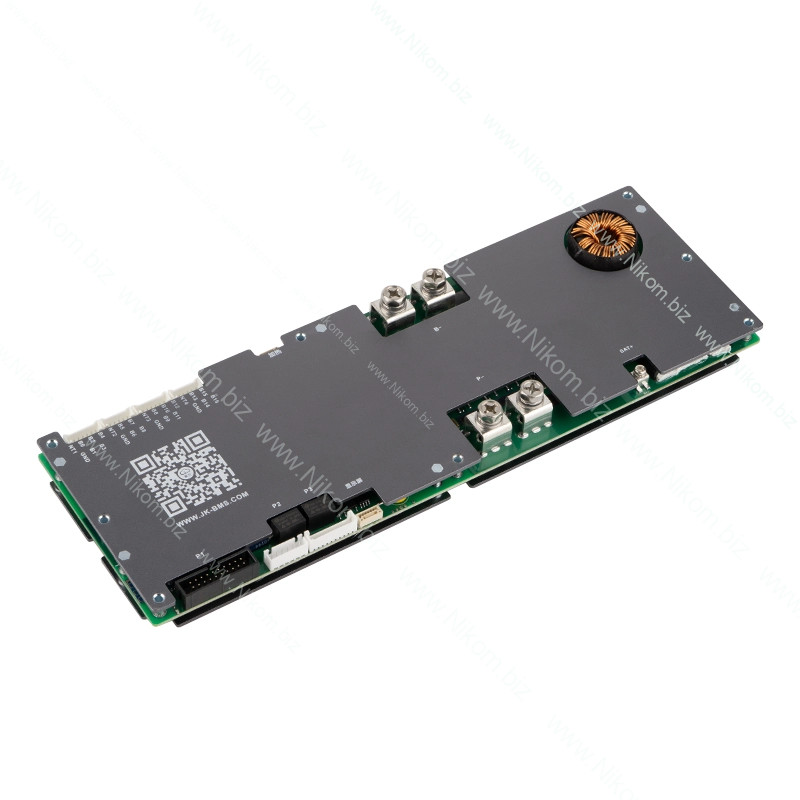

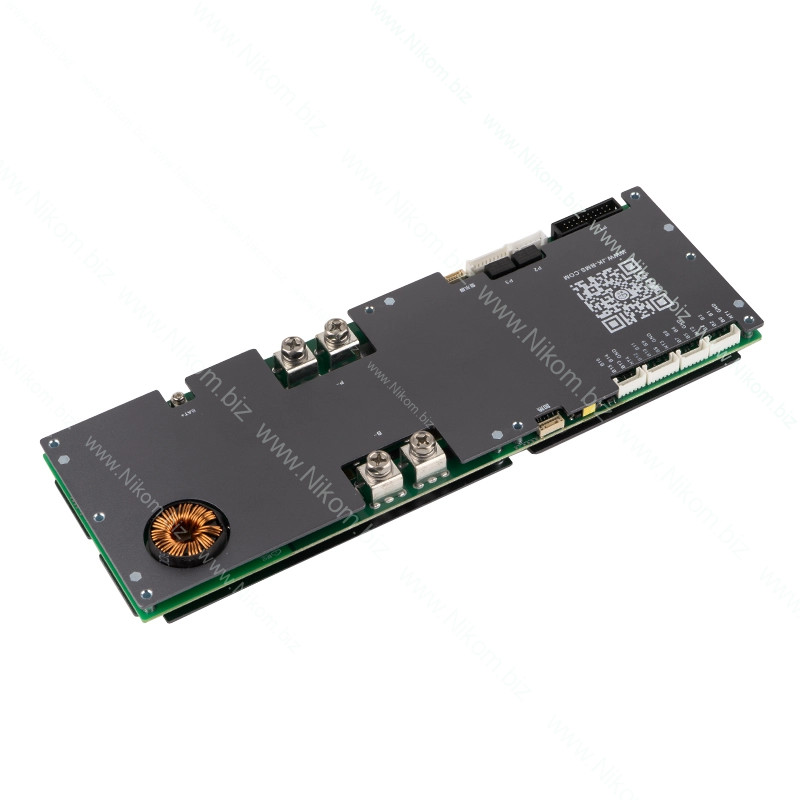

Опис

Смарт-BMS JK-PB2A16S20P від JK-BMS (JiKong) — інтелектуальна плата керування, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок до 16S. Призначена для систем накопичення енергії (ESS), сонячних електростанцій, резервного живлення та роботи із сумісними гібридними інверторами. Підтримує тривалий струм заряду та розряду до 200 А, піковий струм розряду до 300 А та оснащена активним балансиром зі струмом 2 А. Інтерфейси CAN, RS485, RS232 і Bluetooth забезпечують обмін даними, моніторинг та налаштування параметрів акумуляторної системи. Передбачено підключення зовнішнього дисплея, ведення журналу подій та можливість паралельної роботи декількох акумуляторних блоків.

Технічні характеристики

• Модель: JK-PB2A16S20P
• Виробник: JK-BMS (JiKong)
• Серія: Inverter BMS
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 8S–16S
• Кількість комірок LiFePO4: 7S–16S
• Кількість комірок LTO: 14S–16S
• Номінальний струм заряду: до 200 А
• Номінальний струм розряду: 200 А
• Піковий струм розряду: до 300 А (короткочасно)
• Тип балансування: активне, з перенесенням енергії між комірками
• Струм активного балансування: 2 А
• Опір силового MOSFET-ланцюга: близько 1 мОм
• Діапазон вимірювання напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Поріг захисту від перевантаження за струмом: 10–150 А (регульований, за даними картки товару)
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,35 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Затримка спрацювання захисту від перевантаження: 2–120 с (регульована)
• Кількість температурних датчиків: 4
• Захист від перегрівання: так
• Захист від короткого замикання: так
• Тип силового підключення: спільний порт заряду та розряду (Common Port)
• Дротові інтерфейси: CAN, RS485, RS232
• Бездротовий інтерфейс: Bluetooth
• Підключення зовнішнього дисплея: підтримується
• Журнал подій: до 1000 записів
• Облік ємності акумулятора: підтримується
• Оновлення прошивки: підтримується
• Обмеження струму під час паралельного підключення: 10 А
• DIP-перемикач адреси акумулятора: 4 позиції
• Аудіовізуальна сигналізація: опціонально
• Мобільний застосунок: JK BMS
• Сумісність: Android, iOS
• Розміри: 300×100×29 мм

Функціонал

• Активне балансування комірок зі струмом до 2 А
• Вирівнювання напруги комірок шляхом перенесення енергії між ними
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду, надмірного розряду та перевантаження за струмом
• Захист від короткого замикання та перегрівання
• Моніторинг температури акумуляторів за допомогою датчиків NTC
• Відображення напруги, струму, температури та залишкової ємності акумулятора
• Налаштування параметрів захисту та балансування через Bluetooth
• Обмін даними із сумісними інверторами через CAN або RS485
• Підтримка паралельного підключення акумуляторних блоків із призначенням адрес через DIP-перемикачі
• Функція обмеження струму під час паралельного підключення батарей
• Підтримка керування зовнішнім підігрівом акумуляторів за наявності відповідного обладнання
• Підключення зовнішнього дисплея для відображення параметрів батареї
• Збереження журналу подій та аварійних спрацювань
• Можливість оновлення прошивки
• Підтримка зовнішньої аудіовізуальної сигналізації за наявності сумісного обладнання

Підключення

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою відповідно до схеми виробника
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

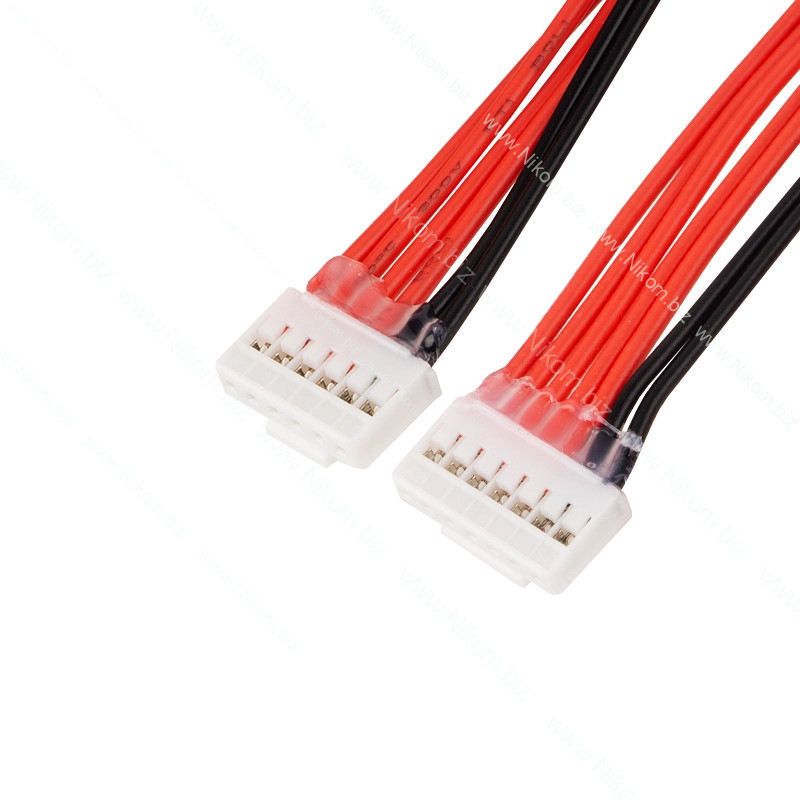

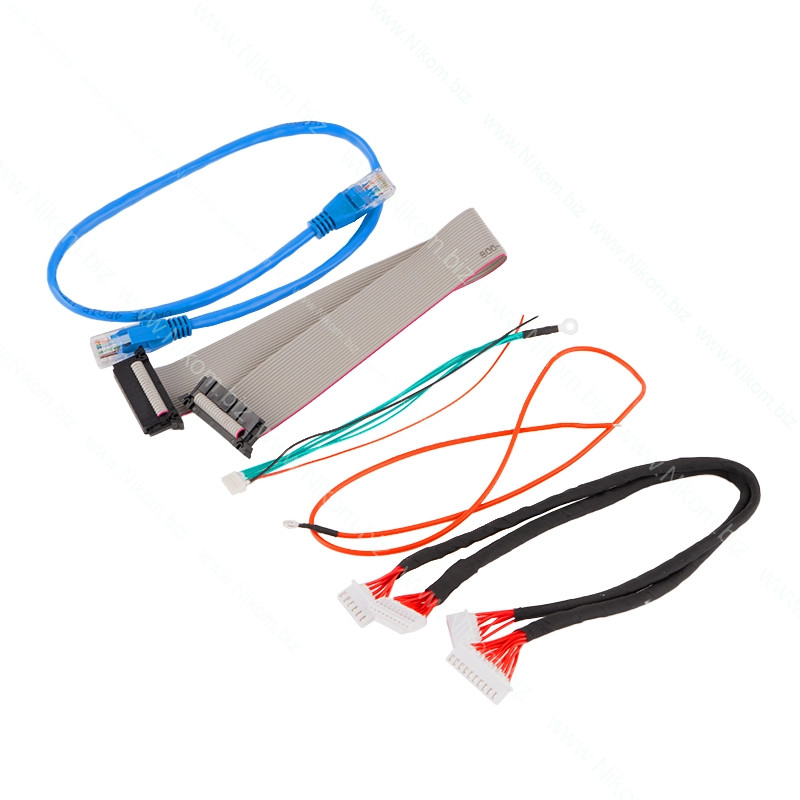

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до схеми для вибраної конфігурації

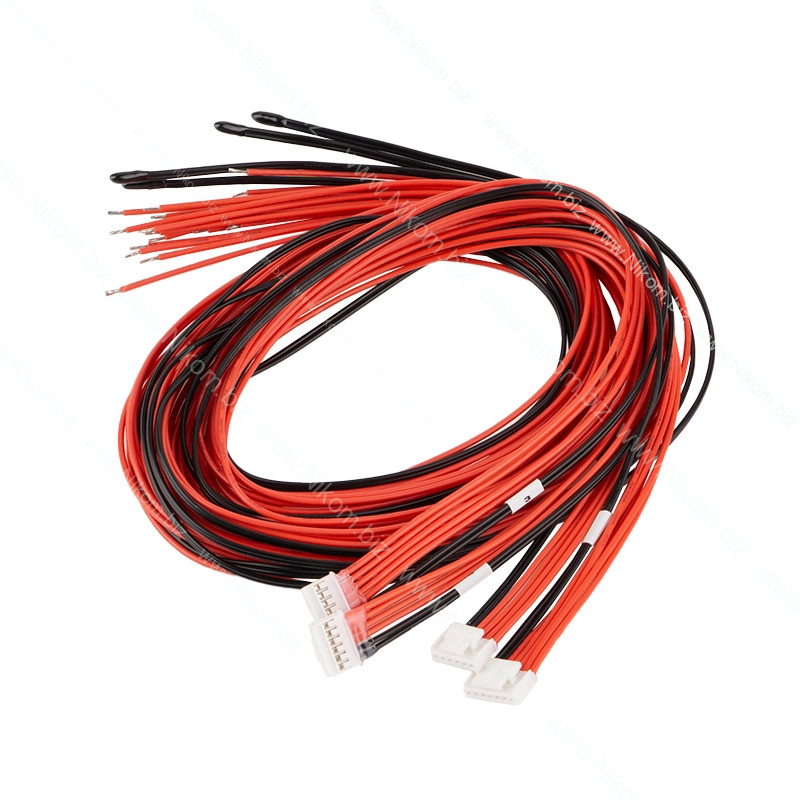

• Температурні датчики NTC — встановлення на акумуляторній збірці для контролю нагрівання
• CAN — підключення до сумісного інвертора з вибором відповідного протоколу зв'язку
• RS485 — обмін даними із сумісним обладнанням або іншими BMS
• RS232 — підключення сумісного обладнання для обміну даними та налаштування
• Bluetooth — підключення до смартфона через застосунок JK BMS
• DIP-перемикач — встановлення адреси акумуляторного блока під час паралельної роботи

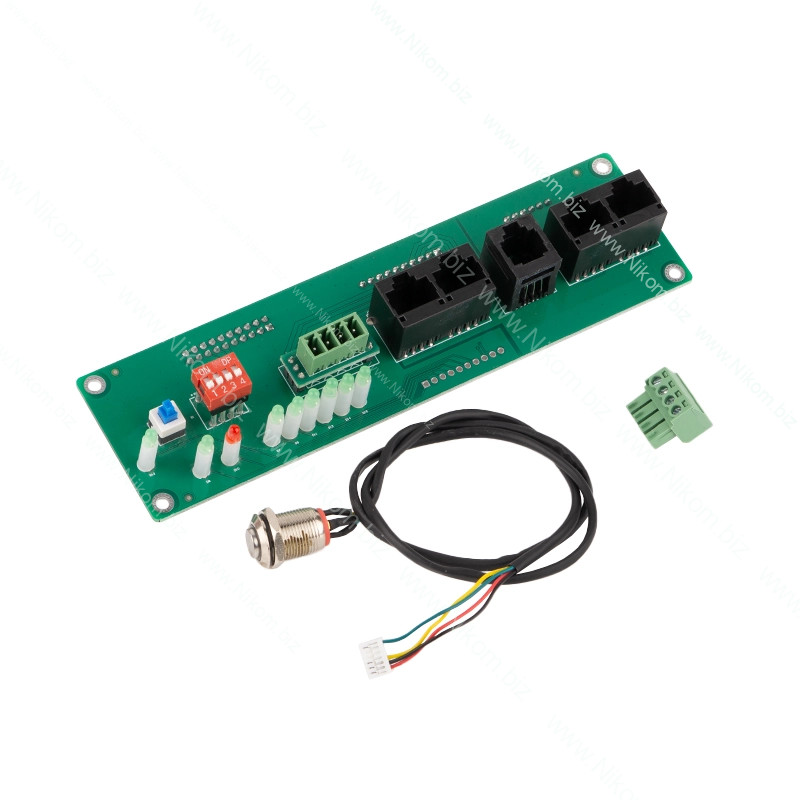

• Роз'єм дисплея — підключення сумісного зовнішнього екрана
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа необхідно підключати виключно за схемою виробника для конкретної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок, налаштувати параметри захисту та балансування, а для роботи з інвертором — відповідний протокол зв'язку
