Опис

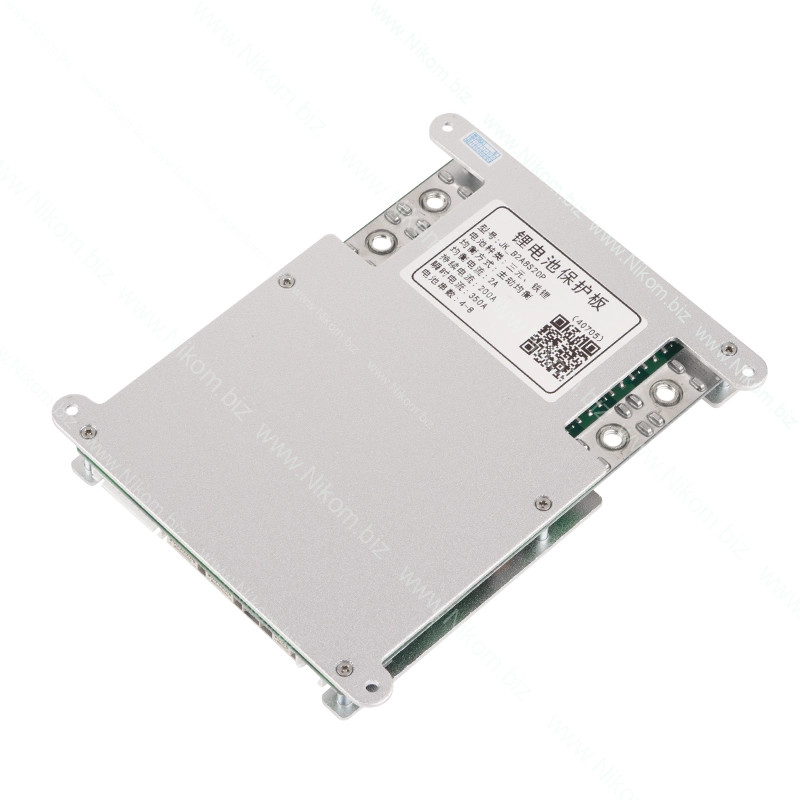

Смарт-BMS JK-B2A8S20P від JK-BMS (JiKong) — інтелектуальна плата керування, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок від 3S до 8S залежно від типу акумуляторів. Підтримує постійний струм заряду та розряду до 200 А і оснащена активним балансиром зі струмом до 2 А. Призначена для потужних низьковольтних акумуляторних систем, резервного живлення, інверторів, електротранспорту, човнових електродвигунів та автономних енергосистем. Вбудований Bluetooth забезпечує моніторинг стану батареї та налаштування параметрів захисту через мобільний застосунок JK BMS для Android та iOS.

Технічні характеристики

• Модель: JK-B2A8S20P
• Виробник: JK-BMS (JiKong)
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 3S–8S
• Кількість комірок LiFePO4: 4S–8S
• Кількість комірок LTO: 6S–8S
• Номінальний струм заряду: 200 А
• Номінальний струм розряду: 200 А
• Піковий струм розряду: до 350 А (короткочасно)
• Тип балансування: активне, з перенесенням енергії між комірками
• Струм активного балансування: до 2 А
• Опір силового MOSFET-ланцюга: 0,3 мОм
• Діапазон вимірювання напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±3 мВ
• Поріг захисту від перевантаження за струмом: 10–200 А (регульований)
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,55 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Затримка спрацювання захисту від перевантаження: 2–120 с (регульована)
• Захист від короткого замикання: так
• Захист від перегрівання: так
• Кількість зовнішніх температурних датчиків: 2
• Тип силового підключення: спільний порт заряду та розряду (Common Port)
• Комунікаційні інтерфейси: Bluetooth, UART
• Мобільний застосунок: JK BMS
• Сумісність: Android, iOS
• Діапазон робочих температур: від -30 до +70 °C
• Розміри: 155×125×18 мм

Функціонал

• Активне балансування комірок зі струмом до 2 А
• Перенесення енергії від комірок із вищою напругою до комірок із нижчою напругою
• Можливість балансування під час заряджання, розряджання та простою акумулятора
• Налаштування порогу різниці напруг для запуску балансування
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду та надмірного розряду
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури акумуляторів за допомогою зовнішніх датчиків NTC
• Захист від перегрівання під час заряджання та розряджання
• Можливість налаштування заборони заряджання за низької температури
• Моніторинг напруги, струму, температури та залишкової ємності через смартфон
• Налаштування параметрів захисту та балансування через застосунок JK BMS
• Відображення напруги окремих комірок у реальному часі
• Обмін даними через UART із сумісним обладнанням
• Підтримка додаткових функцій залежно від апаратної модифікації та комплектації

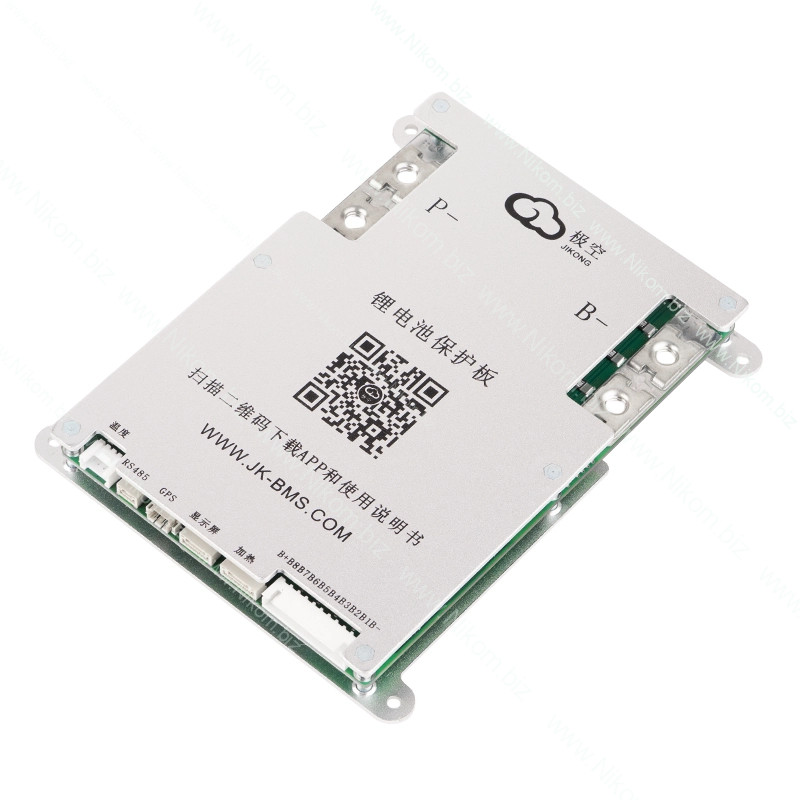

Підключення

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою відповідно до схеми зі спільним портом
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

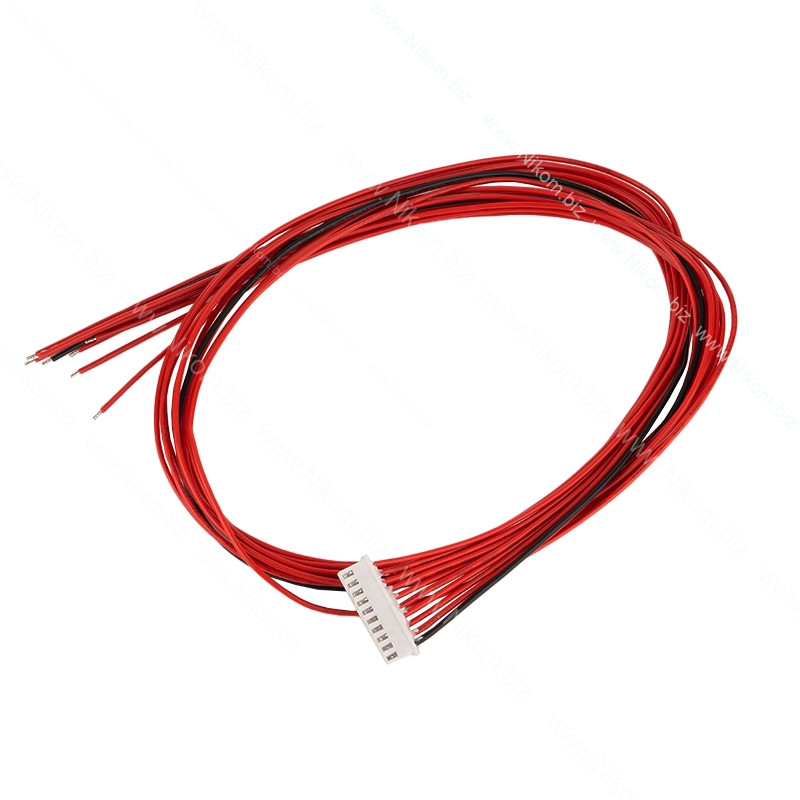

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до схеми виробника для вибраної конфігурації

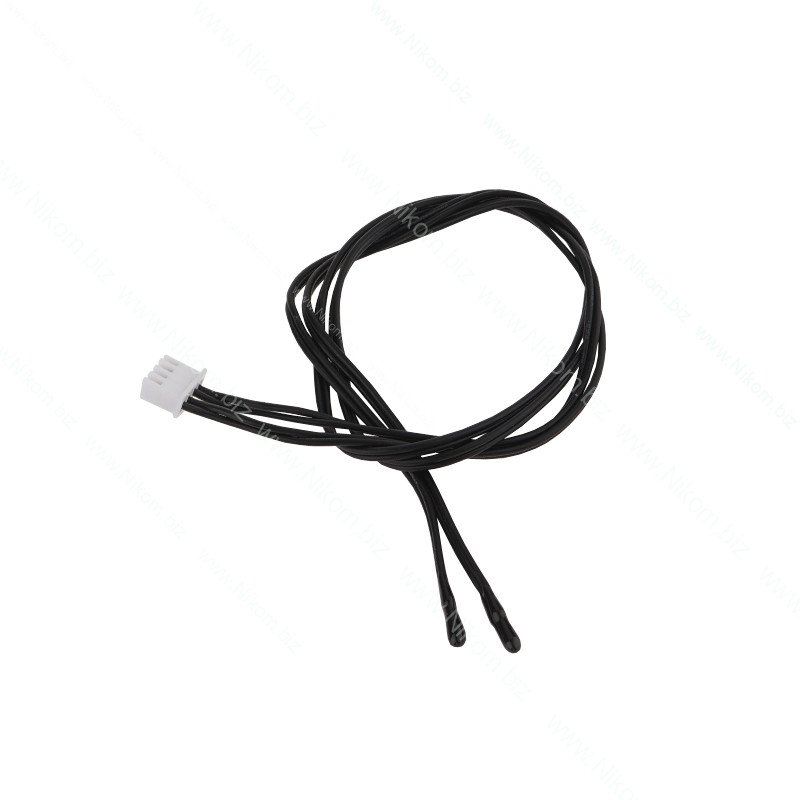

• Температурні датчики NTC — встановлення на акумуляторній збірці для контролю нагрівання
• UART — підключення сумісного обладнання для обміну даними
• Bluetooth — підключення до смартфона через застосунок JK BMS
• Кнопка активації — підключення до відповідного роз'єму за наявності кнопки в комплектації
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа підключаються виключно за схемою виробника для конкретної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок та налаштувати параметри захисту і балансування відповідно до характеристик акумуляторної збірки
