АкціїBMS 150A CB-3S4S-150A LiFePo4 4S з балансуванням
142х60х10 мм; робочий струм 150 А; балансування 36 мА;
на складі 10 шт.
в магазині 3 шт.
код: A652010
China
China
BMS 150A CB-3S4S-150A LiFePo4 4S з балансуванням
142х60х10 мм; робочий струм 150 А; балансування 36 мА;
1225 грн
код:
| Параметр | Значення |
|---|---|
| Тип акумулятора | lifepo4 |
| Кількість комірок LiFePO4 (S) | 4S |
| Номінальний струм розряду, А | 75 |
| Максимальний струм заряду, А | 30 |
| Піковий струм розряду, А | 150 |
| Захист від короткого замикання | так |
| Струм балансування, мА | 36 |
| Тип балансування | пасивне |
| Розміри, мм | 140×60×10 |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис

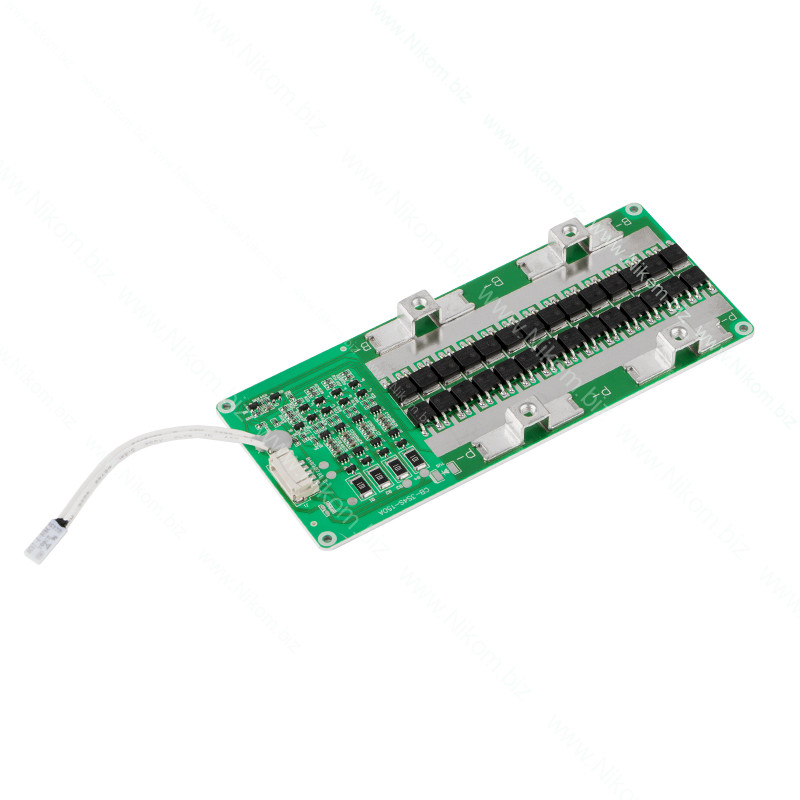

Плата захисту BMS CB-3S4S-150A призначена для акумуляторних збірок LiFePO4 із чотирьох послідовно з'єднаних комірок (4S) номінальною напругою 12,8 В. Забезпечує контроль заряду та розряду, захист акумуляторів і пасивне балансування комірок.
Технічні характеристики
- Модель: CB-3S4S-150A
- Тип акумуляторів: LiFePO4
- Кількість комірок: 4S
- Номінальна напруга акумуляторної збірки: 12,8 В
- Максимальна напруга зарядженої збірки: 14,6 В
- Постійний струм розряду: до 75 А
- Постійний струм заряду: до 30 А
- Піковий струм розряду: до 150 А (короткочасно)
- Тип балансування: пасивне
- Струм балансування: до 36 мА
- Тип керування: апаратний, без програмного налаштування
- Розмір: 140×60×10 мм
Функціонал
- Контроль процесів заряджання та розряджання акумуляторної збірки
- Захист комірок від перезаряду та надмірного розряду
- Захист від перевантаження за струмом
- Захист від короткого замикання
- Пасивне вирівнювання напруги комірок шляхом розсіювання надлишкової енергії через резистори
- Автоматичне відключення силового ланцюга при спрацюванні захисту
- Робота без підключення до смартфона та додаткового контролера

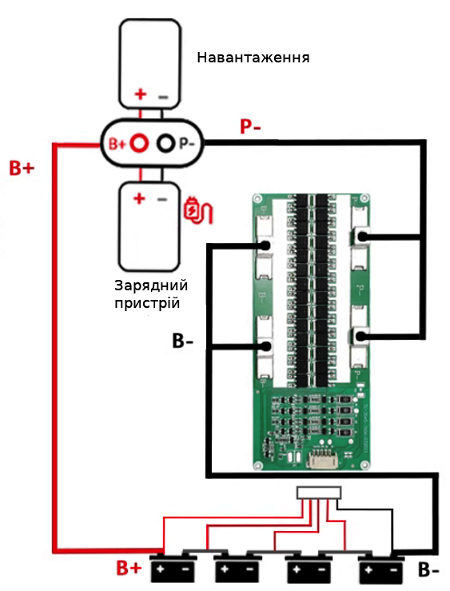

Підключення
- B- — підключення загального негативного контакту акумуляторної збірки
- B1, B2, B3 — підключення проміжних точок між послідовно з'єднаними комірками відповідно до маркування плати
- B+ — підключення загального позитивного контакту акумуляторної збірки
- P- — підключення негативного проводу навантаження та зарядного пристрою, якщо плата має спільний порт заряду й розряду
- Позитивні проводи навантаження та зарядного пристрою підключаються до позитивного контакту акумуляторної збірки
- Перед підключенням необхідно перевірити полярність і напругу кожної комірки
- Порядок підключення балансувальних проводів необхідно звірити зі схемою та маркуванням конкретної плати
- Для заряджання необхідно використовувати зарядний пристрій, призначений для акумуляторів LiFePO4 4S
