Опис

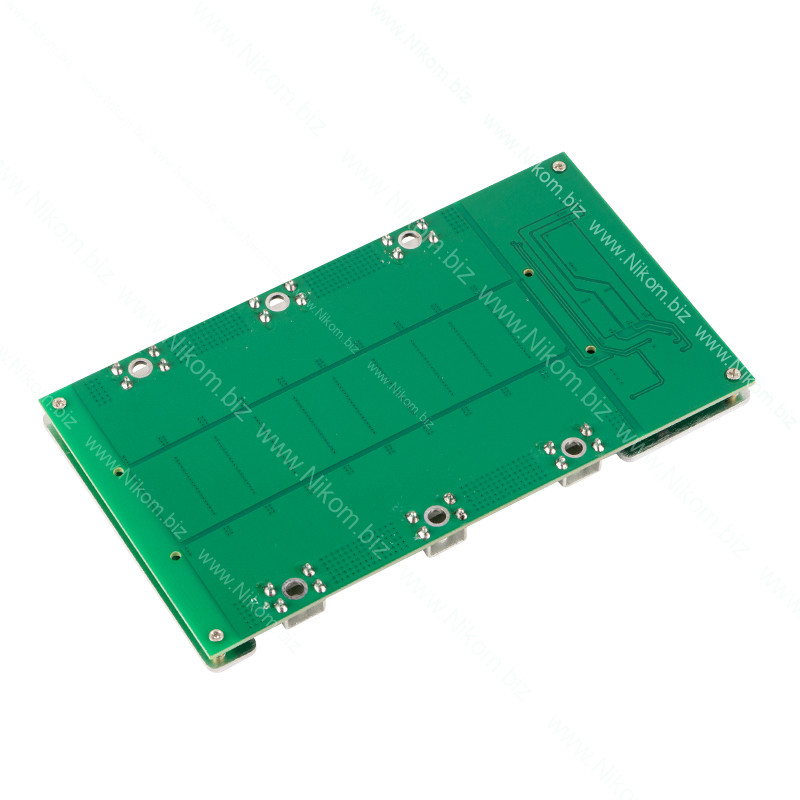

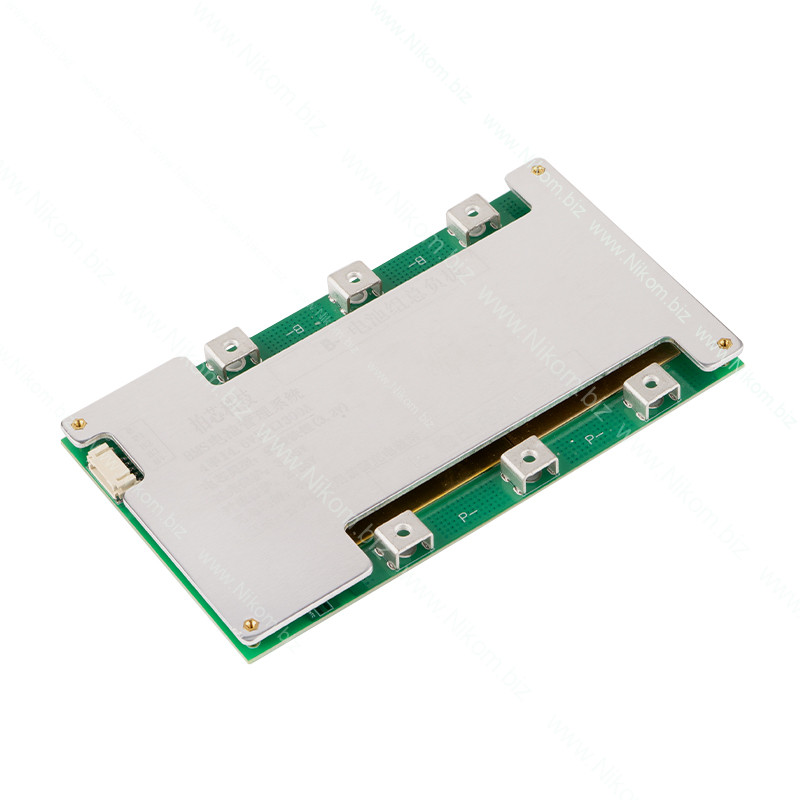

Смарт-BMS JK-BD6A20S12P від JK-BMS (JiKong) — інтелектуальна плата керування, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок до 20S. Підтримує постійний струм заряду та розряду до 120 А, піковий струм розряду до 240 А та оснащена активним балансиром зі струмом 0,6 А. Призначена для систем резервного живлення, акумуляторних батарей електротранспорту, автономних енергосистем та іншого обладнання з літієвими акумуляторами. Вбудований Bluetooth забезпечує моніторинг стану батареї та налаштування параметрів через мобільний застосунок JK BMS для Android та iOS. Передбачено інтерфейс RS485 для обміну даними із сумісним

обладнанням.

Технічні характеристики

• Модель: JK-BD6A20S12P
• Виробник: JK-BMS (JiKong)
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 7S–20S
• Кількість комірок LiFePO4: 8S, 12S, 16S, 20S
• Кількість комірок LTO: 12S–20S
• Номінальний струм заряду: 120 А
• Номінальний струм розряду: 120 А
• Піковий струм розряду: до 240 А (короткочасно)
• Тип балансування: активне, з перенесенням енергії між комірками
• Струм активного балансування: 0,6 А
• Опір силового MOSFET-ланцюга: 1 мОм
• Діапазон вимірювання напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±3 мВ
• Поріг захисту від перевантаження за струмом: 10–120 А (регульований)
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,55 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Затримка спрацювання захисту від перевантаження: 2–120 с (регульована)
• Захист від короткого замикання: так
• Контроль температури: так
• Кількість зовнішніх температурних датчиків: 2
• Тип силового підключення: спільний порт заряду та розряду (Common Port)
• Дротовий інтерфейс: RS485
• Бездротовий інтерфейс: Bluetooth
• Мобільний застосунок: JK BMS
• Сумісність: Android, iOS
• Діапазон робочих температур: від -30 до +70 °C
• Розміри: 162×102×20 мм

Функціонал

• Активне балансування комірок зі струмом до 0,6 А
• Вирівнювання напруги комірок шляхом перенесення енергії між ними
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Моніторинг струму заряду та розряду акумулятора
• Захист від перезаряду та надмірного розряду комірок
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури акумуляторів за допомогою зовнішніх датчиків NTC
• Налаштування температурних порогів захисту, зокрема обмеження заряджання за низької температури
• Моніторинг напруги, струму, температури та стану акумулятора через смартфон
• Налаштування параметрів захисту та балансування через застосунок JK BMS
• Відображення напруги окремих комірок у реальному часі
• Обмін даними через інтерфейс RS485 із сумісним обладнанням

Підключення

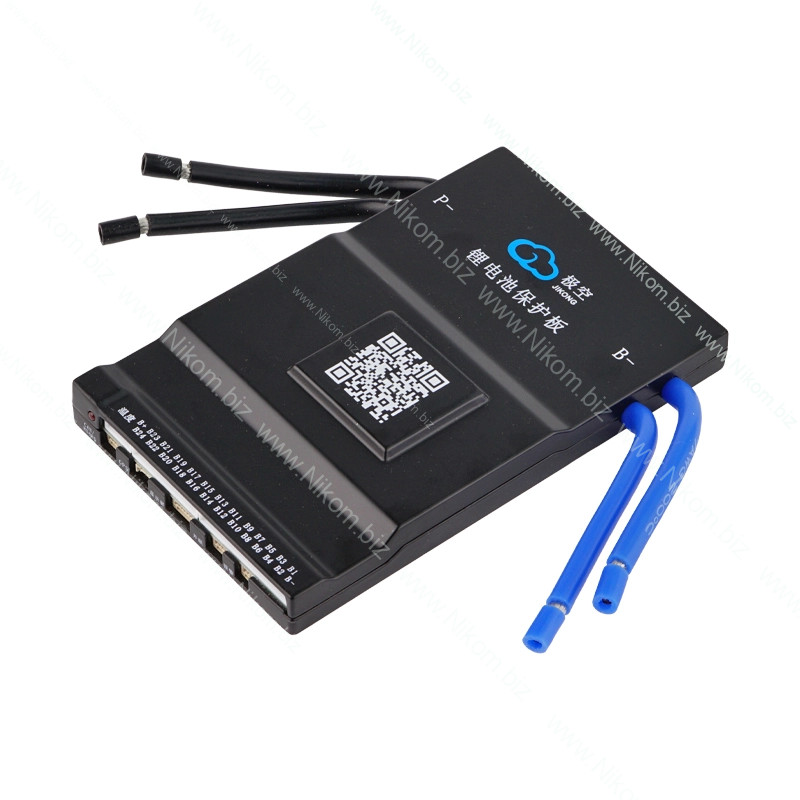

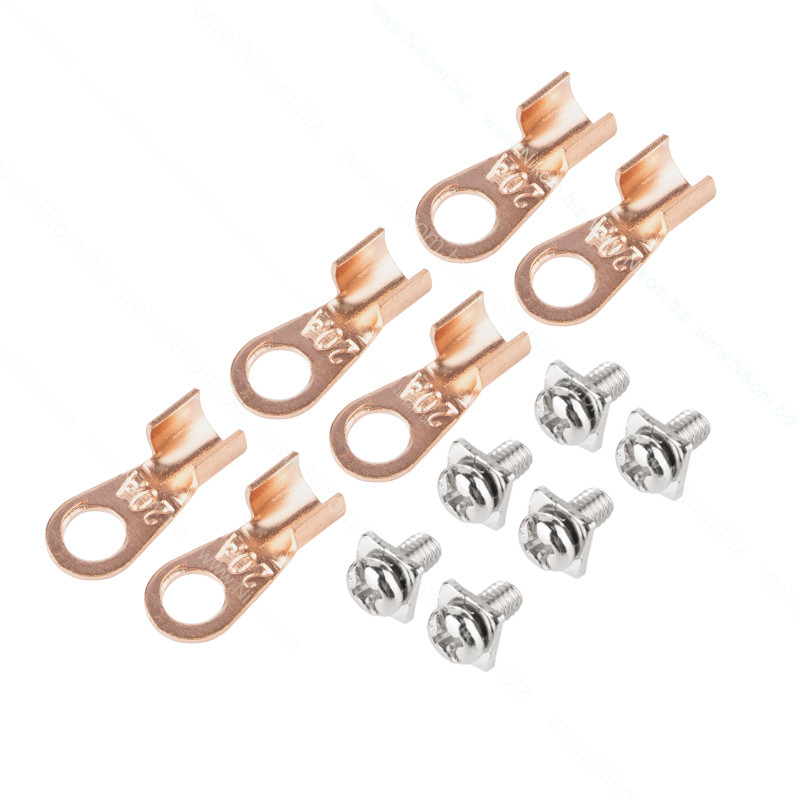

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою за схемою зі спільним портом
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

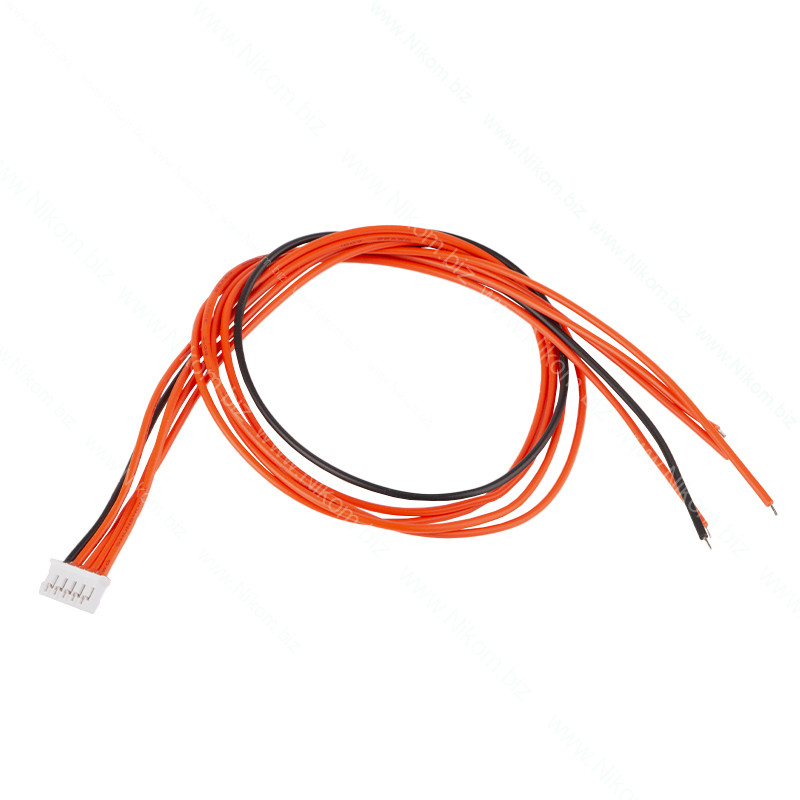

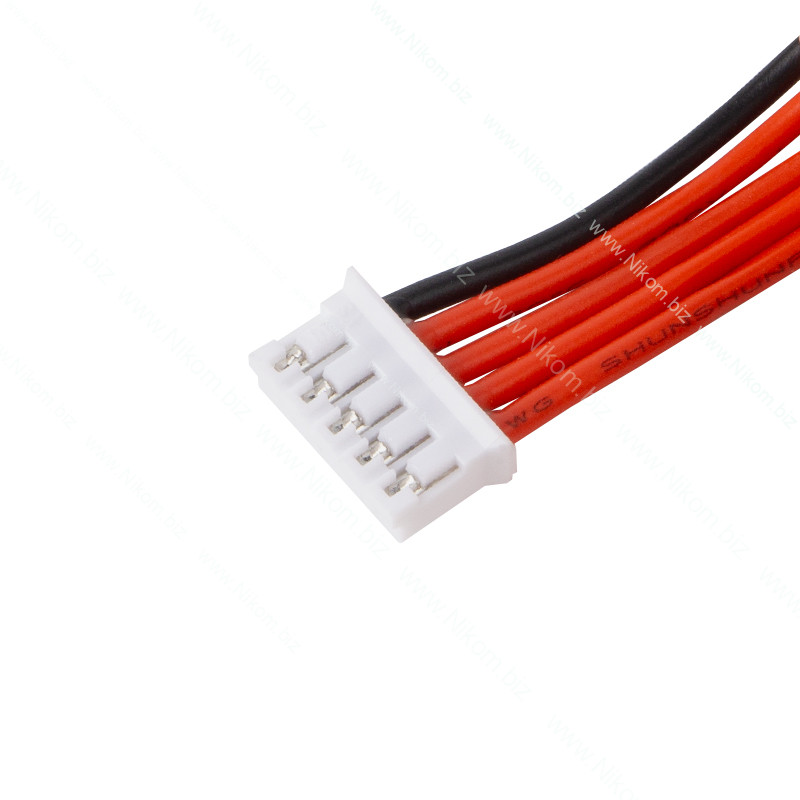

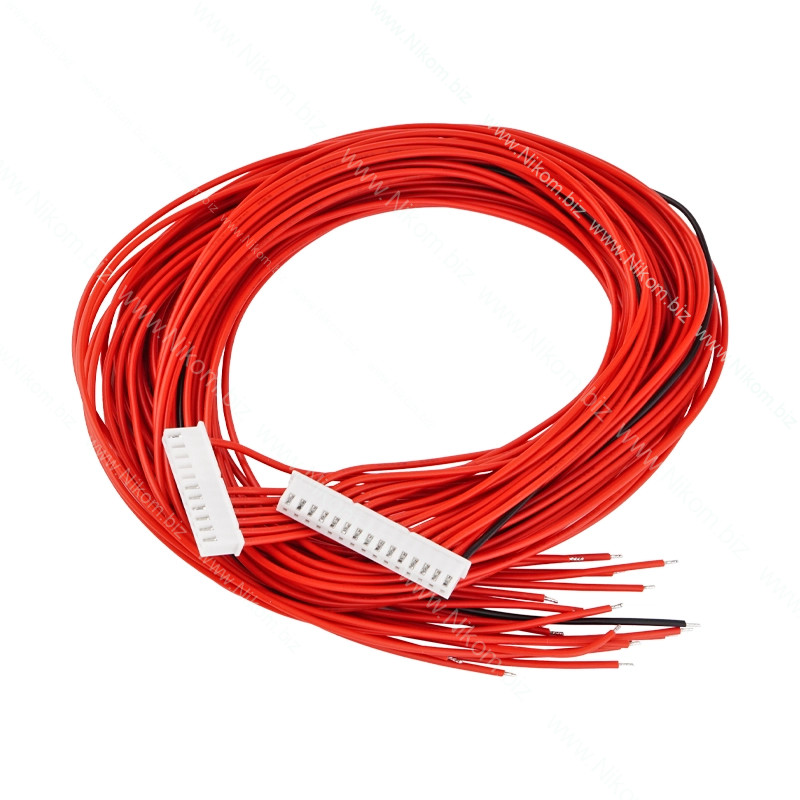

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до схеми виробника для вибраної конфігурації
• Температурні датчики NTC — встановлення на акумуляторній збірці для контролю нагрівання

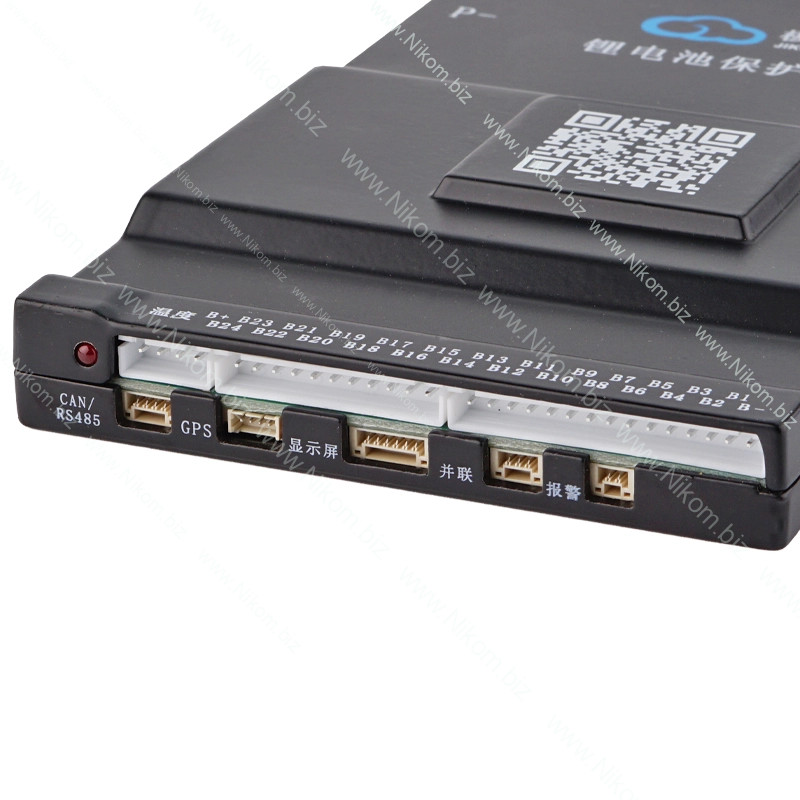

• RS485 — підключення сумісного обладнання для обміну даними
• Bluetooth — підключення до смартфона через застосунок JK BMS

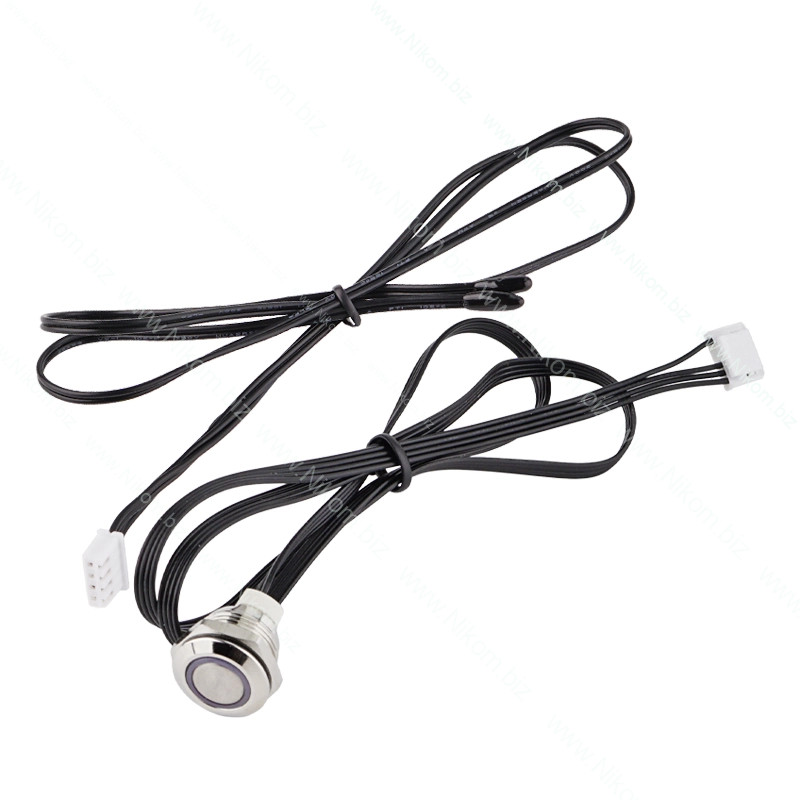

• Кнопка активації — підключення до відповідного роз'єму, якщо вона передбачена комплектацією та ревізією плати
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа необхідно підключати виключно за схемою виробника для конкретної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок та налаштувати параметри захисту й балансування відповідно до характеристик акумуляторної збірки
