Опис

Смарт-BMS JBD-SP17S005 V1.8 призначена для контролю та захисту акумуляторних збірок Li-ion і LiFePO4 з кількістю послідовно з'єднаних комірок від 10S до 17S. Підтримує струм заряду та розряду до 40 А, оснащена пасивним балансуванням і можливістю налаштування параметрів через Bluetooth за допомогою мобільного застосунку XiaoXiang BMS.

Технічні характеристики

• Модель: JBD-SP17S005 V1.8
• Тип акумуляторів: Li-ion, LiFePO4
• Кількість послідовно з'єднаних комірок: 10S–17S
• Номінальний струм заряду: 40 А
• Номінальний струм розряду: 40 А
• Піковий струм розряду: до 120 А (короткочасно)
• Опір силового ланцюга: до 10 мОм
• Споживання струму в робочому режимі: до 10 мА
• Споживання струму в режимі сну: до 500 мкА
• Тип балансування: пасивне, резистивне
• Струм балансування: 30–60 мА, пікове значення до 90 мА
• Початкова напруга балансування Li-ion: 4,05 В (типове налаштування)
• Початкова напруга балансування LiFePO4: 3,40 В (типове налаштування)
• Діапазон налаштування захисту від перезаряду: 2,50–4,35 В на комірку
• Діапазон налаштування захисту від перерозряду: 2,00–3,00 В на комірку
• Діапазон налаштування захисту за струмом: 10–50 А
• Затримка спрацювання захисту за струмом: 1–30 с (регульована)
• Кількість температурних датчиків: 2 зовнішні та 1 внутрішній
• Тип температурних датчиків: NTC
• Температура захисту від перегрівання під час заряду: +65 °C (типове налаштування)
• Температура захисту від перегрівання під час розряду: +70 °C (типове налаштування)
• Температура захисту від заряджання на морозі: -5 °C (типове налаштування)
• Тип силового підключення: спільний порт заряду та розряду
• Інтерфейси зв'язку: Bluetooth, UART
• Мобільний застосунок: XiaoXiang BMS
• Підтримка мобільних пристроїв: Android, iOS
• Робоча температура плати: -30...+75 °C
• Розміри: 104×65×11 мм

Функціонал

• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Пасивне балансування комірок шляхом розсіювання надлишкової енергії через резистори
• Автоматичне балансування за встановленими порогами напруги
• Захист від перезаряду та надмірного розряду
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури акумуляторів і силових компонентів плати
• Захист від перегрівання під час заряджання та розряджання
• Можливість обмеження заряджання за низької температури
• Моніторинг напруги, струму, температури та залишкової ємності через смартфон
• Налаштування порогів захисту та параметрів балансування через застосунок XiaoXiang BMS
• Підключення до комп'ютера через UART з використанням сумісного USB-TTL адаптера
• Підтримка режиму зниженого енергоспоживання

Підключення

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

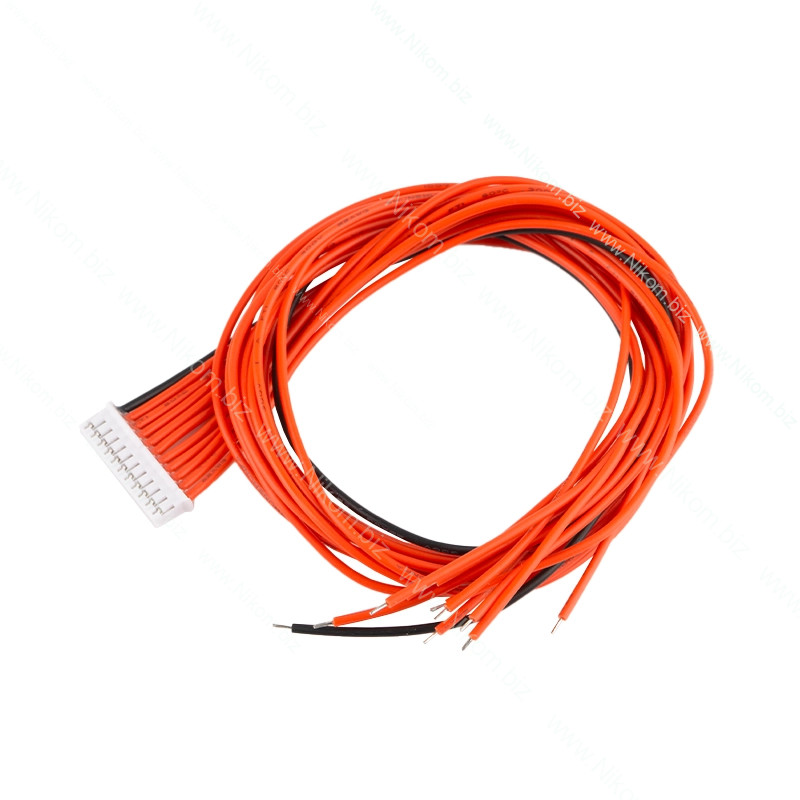

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до їх послідовності та схеми для вибраної конфігурації 10S–17S
• Температурні датчики NTC — встановлення на акумуляторній збірці для контролю нагрівання
• Bluetooth — підключення до смартфона через застосунок XiaoXiang BMS за наявності відповідного модуля
• UART — підключення до комп'ютера через сумісний USB-TTL адаптер із відповідними рівнями сигналів
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа підключаються виключно відповідно до схеми виробника для конкретної кількості комірок
• Після підключення необхідно перевірити визначену кількість комірок, вибрати тип акумуляторів та встановити відповідні параметри захисту і балансування
