Опис

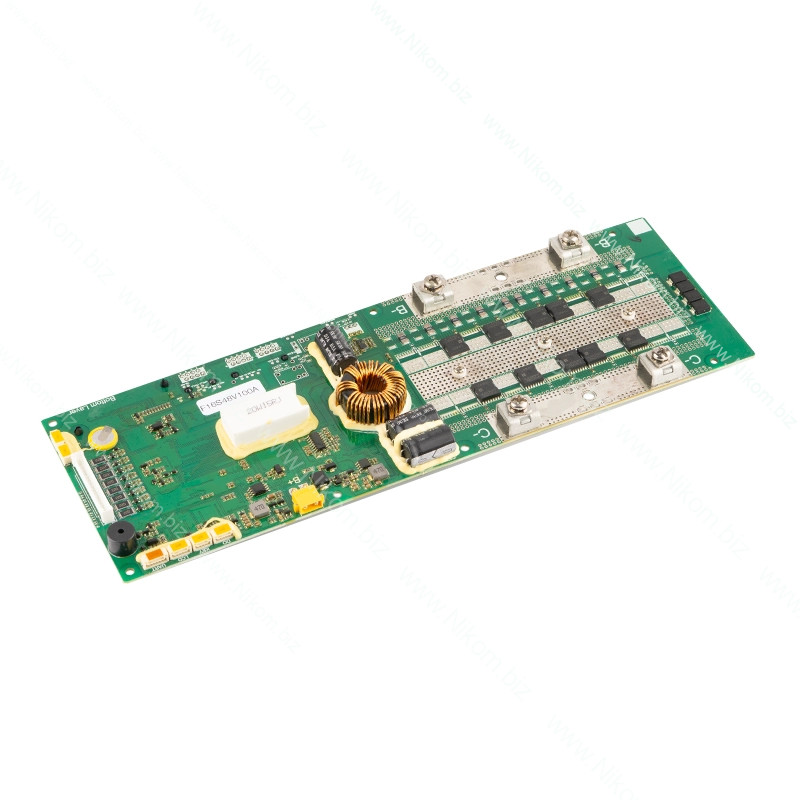

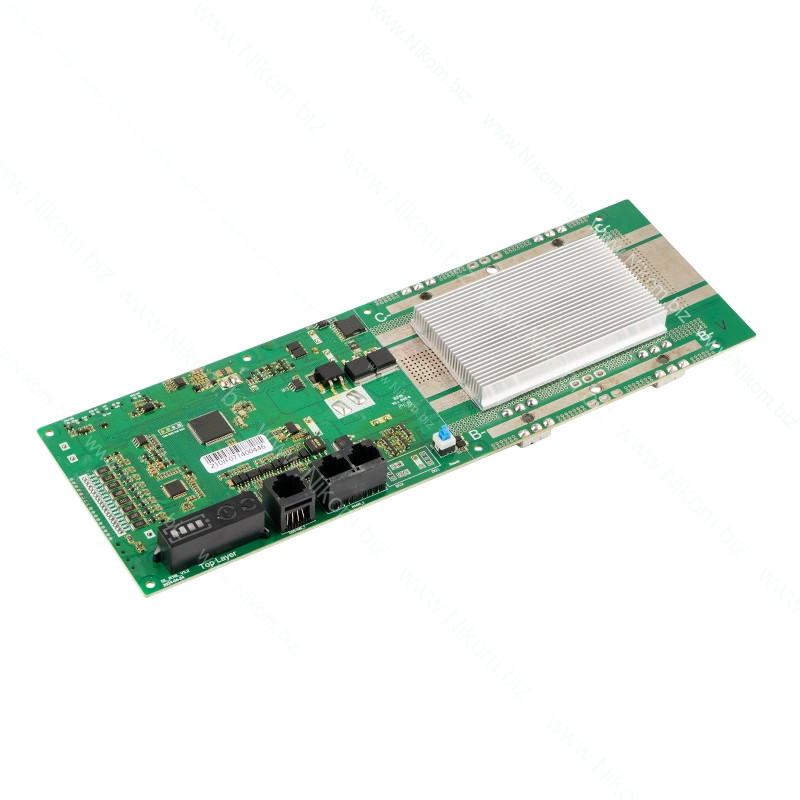

Смарт-BMS JK-BD4A24S-10P призначена для контролю, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок до 24S. Підтримує робочий струм до 100 А, оснащена активним балансиром 0,4 А та Bluetooth для моніторингу стану акумуляторів і налаштування параметрів через мобільний застосунок JK BMS.

Технічні характеристики

• Модель: JK-BD4A24S-10P
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 13S–24S
• Кількість комірок LiFePO4: 15S–24S
• Кількість комірок LTO: 17S–24S
• Номінальний струм заряду та розряду: 100 А
• Піковий струм розряду: до 200 А (короткочасно)
• Струм активного балансування: 0,4 А
• Тип балансування: активне, з перенесенням заряду між комірками
• Діапазон напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,35 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Поріг захисту за струмом: 10–100 А (регульований)
• Затримка спрацювання захисту від перевантаження: 2–120 с (регульована)
• Опір силового MOSFET-ланцюга: близько 0,8 мОм
• Споживання струму в робочому режимі: до 10 мА
• Споживання струму в режимі сну: до 1,5 мА
• Температурні датчики: 1 внутрішній та 1 зовнішній NTC
• Тип силового підключення: спільний порт заряду та розряду
• Бездротовий інтерфейс: Bluetooth
• Додатковий інтерфейс: RS485
• Підтримка мобільних пристроїв: Android, iOS
• Мобільний застосунок: JK BMS
• Розмір: 147×84×18 мм

Функціонал

• Активне балансування комірок шляхом перенесення енергії між ними
• Балансування під час заряджання, розряджання та простою за виконання встановлених умов
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду та надмірного розряду
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури акумуляторів і силових компонентів плати
• Захист від перегрівання під час заряджання та розряджання
• Можливість налаштування захисту від заряджання за низької температури
• Моніторинг напруги, струму, температури та залишкової ємності через смартфон
• Налаштування порогів захисту та параметрів балансування через застосунок JK BMS
• Відображення напруги окремих комірок у реальному часі
• Підтримка обміну даними через інтерфейс RS485

Підключення

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

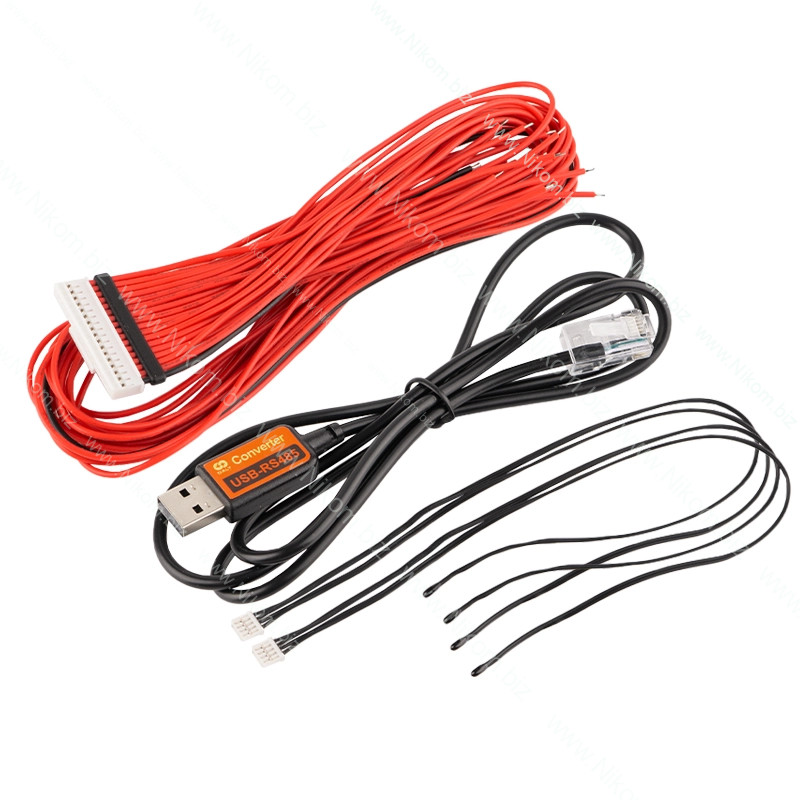

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до їх послідовності та схеми конкретної ревізії BMS
• Зовнішній температурний датчик NTC — встановлення на акумуляторній збірці для контролю нагрівання
• RS485 — підключення сумісного обладнання через відповідний інтерфейс

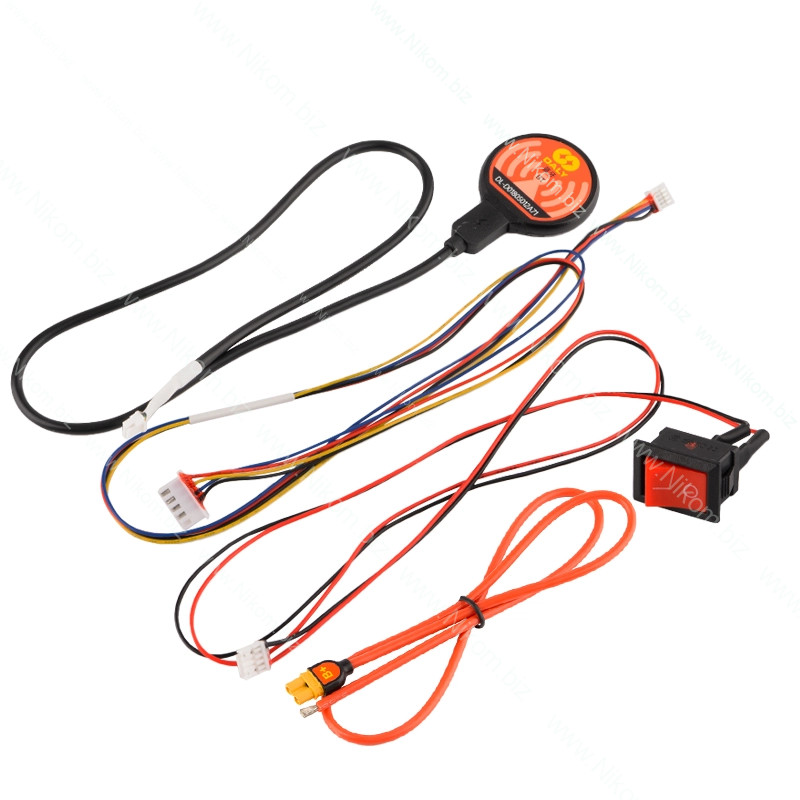

• Bluetooth — підключення до смартфона через застосунок JK BMS для Android або iOS
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, правильність послідовності проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа необхідно підключати виключно за схемою виробника для вибраної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок та встановити відповідні параметри захисту і балансування
