Опис

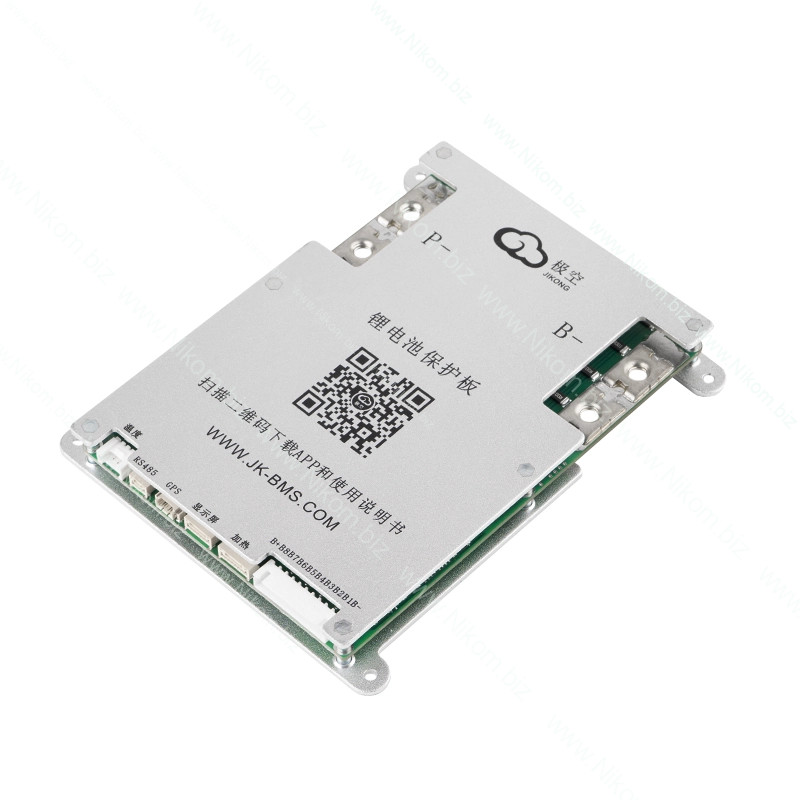

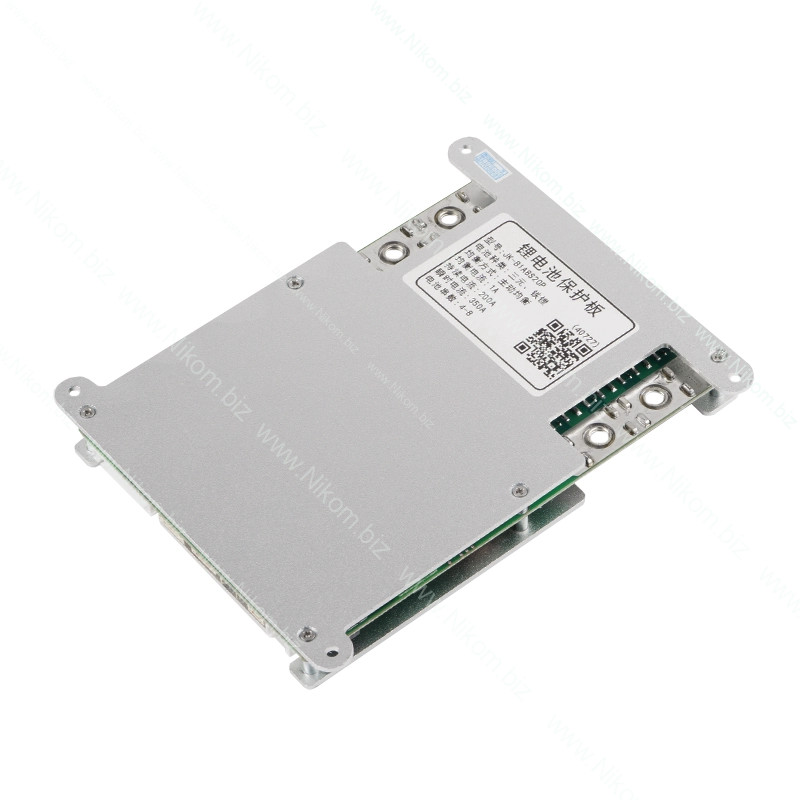

Смарт-BMS JK-B1A8S20P від JK-BMS (JiKong) — інтелектуальна плата керування, захисту та активного балансування акумуляторних збірок Li-ion і LiFePO4 з конфігурацією від 4S до 8S. Призначена для низьковольтних акумуляторних систем, резервного живлення, сонячних електростанцій, автономних енергосистем та обладнання з літієвими акумуляторами. Підтримує постійний струм розряду до 200 А, піковий струм до 350 А та активне балансування комірок. Оснащена Bluetooth для моніторингу та налаштування через смартфон, інтерфейсами CAN і RS485 для обміну даними із сумісним обладнанням, а також підтримує підключення зовнішнього дисплея.

Технічні характеристики

• Модель: JK-B1A8S20P
• Виробник: JK-BMS (JiKong)
• Тип акумуляторів: Li-ion, LiFePO4
• Кількість комірок Li-ion: 4S–8S
• Кількість комірок LiFePO4: 4S–8S
• Номінальний струм розряду: 200 А
• Піковий струм розряду: до 350 А (короткочасно)
• Тип балансування: активне, з перенесенням енергії між комірками
• Струм активного балансування: 2 А
• Діапазон вимірювання напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Поріг захисту від перевантаження за струмом: 10–200 А (регульований)
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,35 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Затримка спрацювання захисту: 2–120 с (регульована)
• Кількість температурних датчиків: 3
• Захист від перегрівання: так
• Захист від короткого замикання: так
• Тип силового підключення: спільний порт заряду та розряду (Common Port)
• Дротові інтерфейси: CAN, RS485
• Бездротовий інтерфейс: Bluetooth
• Підключення зовнішнього дисплея: підтримується
• Облік ємності акумулятора: підтримується
• Мобільний застосунок: JK BMS
• Сумісність: Android, iOS
• Розміри: 154×126×18 мм

Функціонал

• Активне балансування акумуляторних комірок
• Вирівнювання напруги шляхом перенесення енергії між комірками
• Моніторинг напруги кожної комірки та всієї акумуляторної збірки
• Контроль струму заряду та розряду
• Захист від перезаряду та надмірного розряду акумуляторів
• Захист від перевантаження за струмом і короткого замикання
• Контроль температури та захист від перегрівання
• Налаштування порогів захисту та параметрів балансування
• Моніторинг стану акумулятора через Bluetooth у застосунку JK BMS
• Відображення напруги, струму, температури та залишкової ємності батареї
• Обмін даними із сумісним обладнанням через CAN і RS485
• Підключення сумісного зовнішнього дисплея
• Підрахунок використаної та залишкової ємності акумулятора

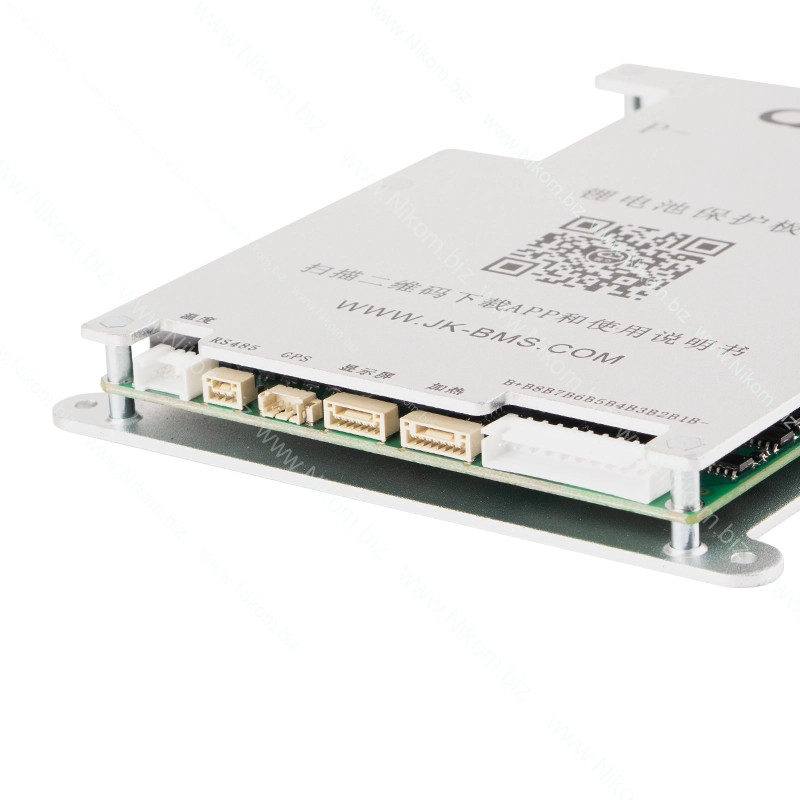

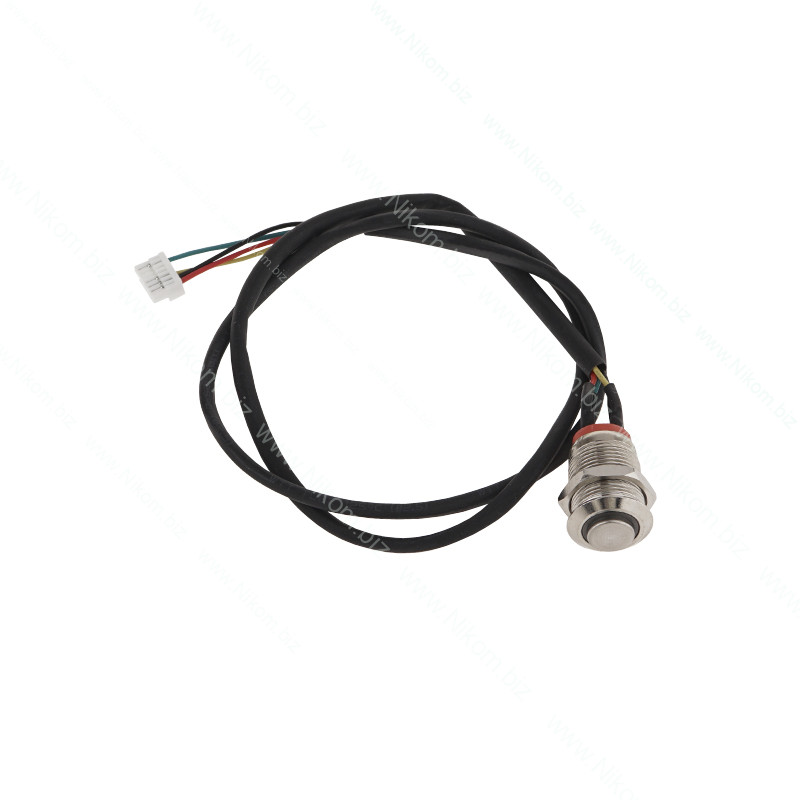

Підключення

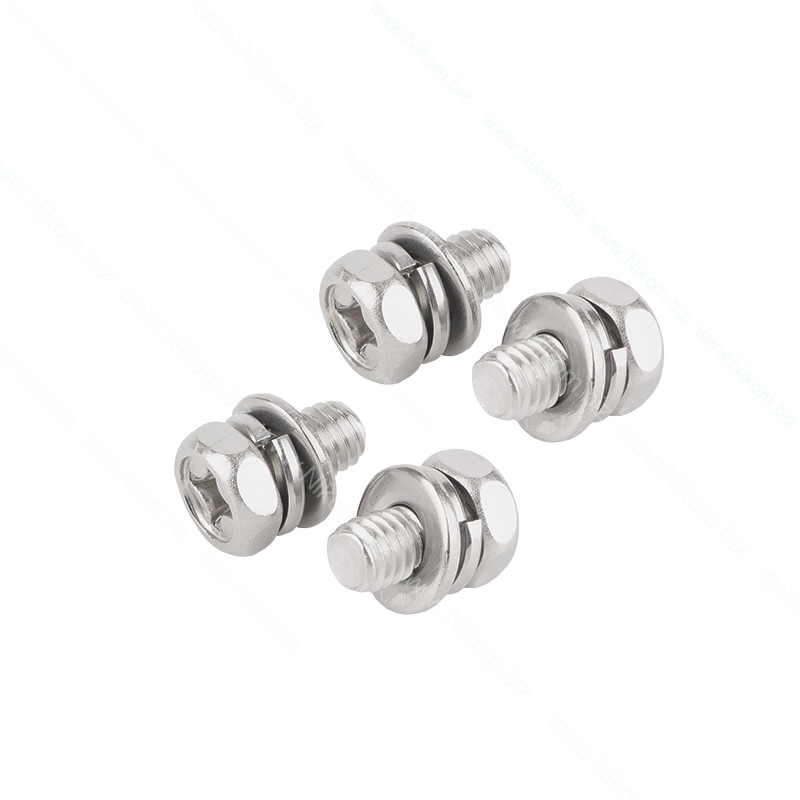

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою відповідно до схеми виробника
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

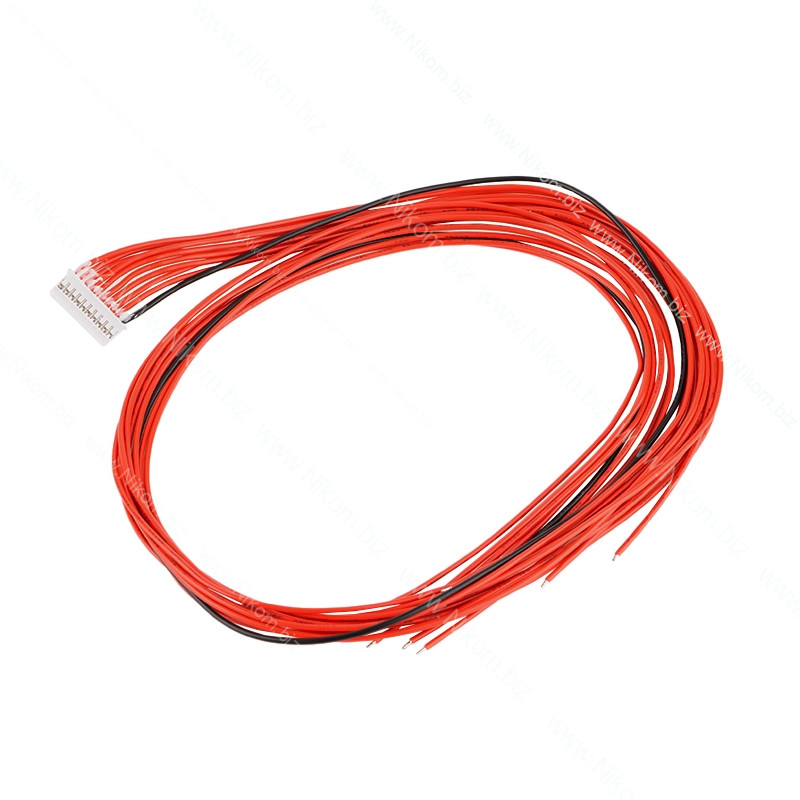

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до схеми виробника для вибраної конфігурації

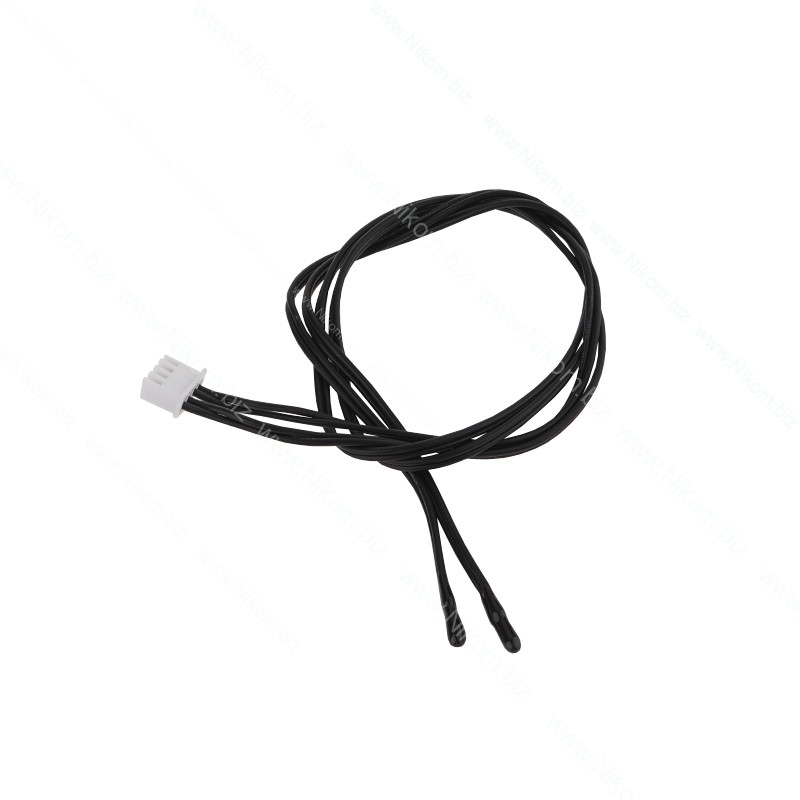

• Температурні датчики — встановлення на акумуляторній збірці для контролю температури
• CAN — підключення сумісного обладнання з відповідним протоколом зв'язку
• RS485 — підключення сумісного обладнання для обміну даними
• Bluetooth — підключення до смартфона через застосунок JK BMS
• Роз'єм дисплея — підключення сумісного зовнішнього екрана
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа підключаються виключно за схемою виробника для конкретної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок і налаштувати параметри захисту та балансування відповідно до характеристик батареї
