Опис

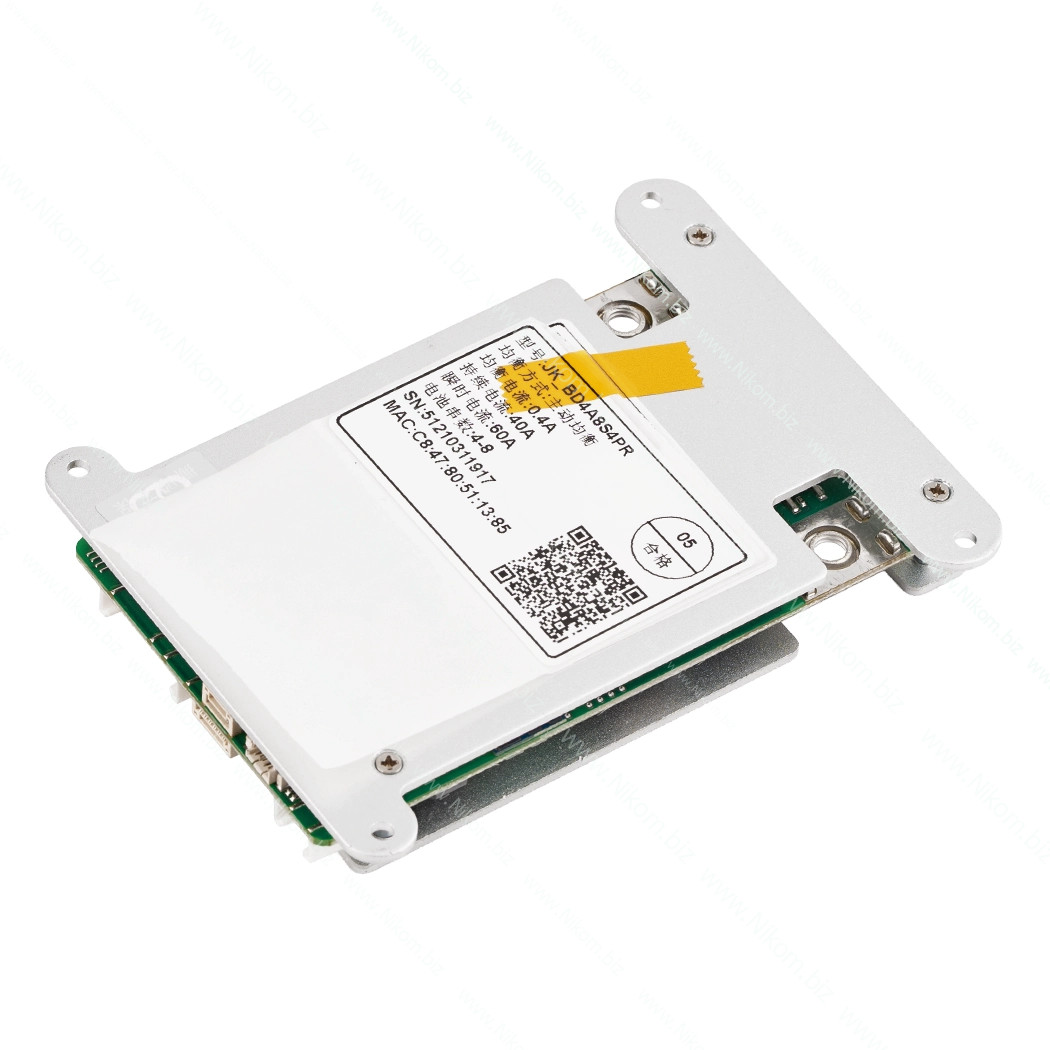

Смарт-BMS JK-BD4A8S4PR від JK-BMS (JiKong) призначена для контролю, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок від 3S до 8S залежно від типу акумуляторів. Підтримує постійний струм розряду до 40 А та оснащена активним балансиром зі струмом 0,4 А, який переносить енергію між комірками для вирівнювання їхньої напруги. Вбудований Bluetooth забезпечує моніторинг стану батареї та налаштування параметрів захисту через мобільний застосунок JK BMS для Android та iOS.

Технічні характеристики

• Модель: JK-BD4A8S4PR
• Виробник: JK-BMS (JiKong)
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 3S–8S
• Кількість комірок LiFePO4: 4S–8S
• Кількість комірок LTO: 7S–8S
• Постійний струм розряду: 40 А
• Піковий струм розряду: до 60 А (короткочасно)
• Тип балансування: активне, з перенесенням енергії між комірками
• Струм активного балансування: 0,4 А
• Опір силового MOSFET-ланцюга: 2,8 мОм
• Діапазон напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Поріг захисту від перевантаження за струмом: 10–40 А (регульований)
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,55 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Затримка спрацювання захисту: 2–120 с (регульована для відповідних режимів)
• Захист від короткого замикання: так
• Температурний захист: так
• Кількість температурних датчиків: 3
• Тип силового підключення: спільний порт заряду та розряду (Common Port)
• Бездротовий інтерфейс: Bluetooth
• Можливість використання RS485/CAN: залежить від апаратної модифікації та комплектації
• Мобільний застосунок: JK BMS
• Сумісність: Android, iOS
• Розміри: 122×73×18 мм

Функціонал

• Активне балансування комірок із перенесенням енергії між ними
• Автоматичне вирівнювання напруги комірок за встановленими параметрами
• Можливість балансування під час заряджання, розряджання та простою акумулятора
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду та надмірного розряду
• Захист від перевантаження за струмом і короткого замикання
• Моніторинг температури акумуляторів і силових компонентів плати
• Температурний захист під час заряджання та розряджання
• Моніторинг напруги, струму, температури та залишкової ємності через смартфон
• Налаштування порогів захисту та параметрів балансування через застосунок JK BMS
• Відображення напруги окремих комірок у реальному часі
• Можливість підключення додаткового обладнання через сумісні інтерфейси відповідної модифікації
• Підтримка опціонального GPS-керування за наявності сумісного модуля

Підключення

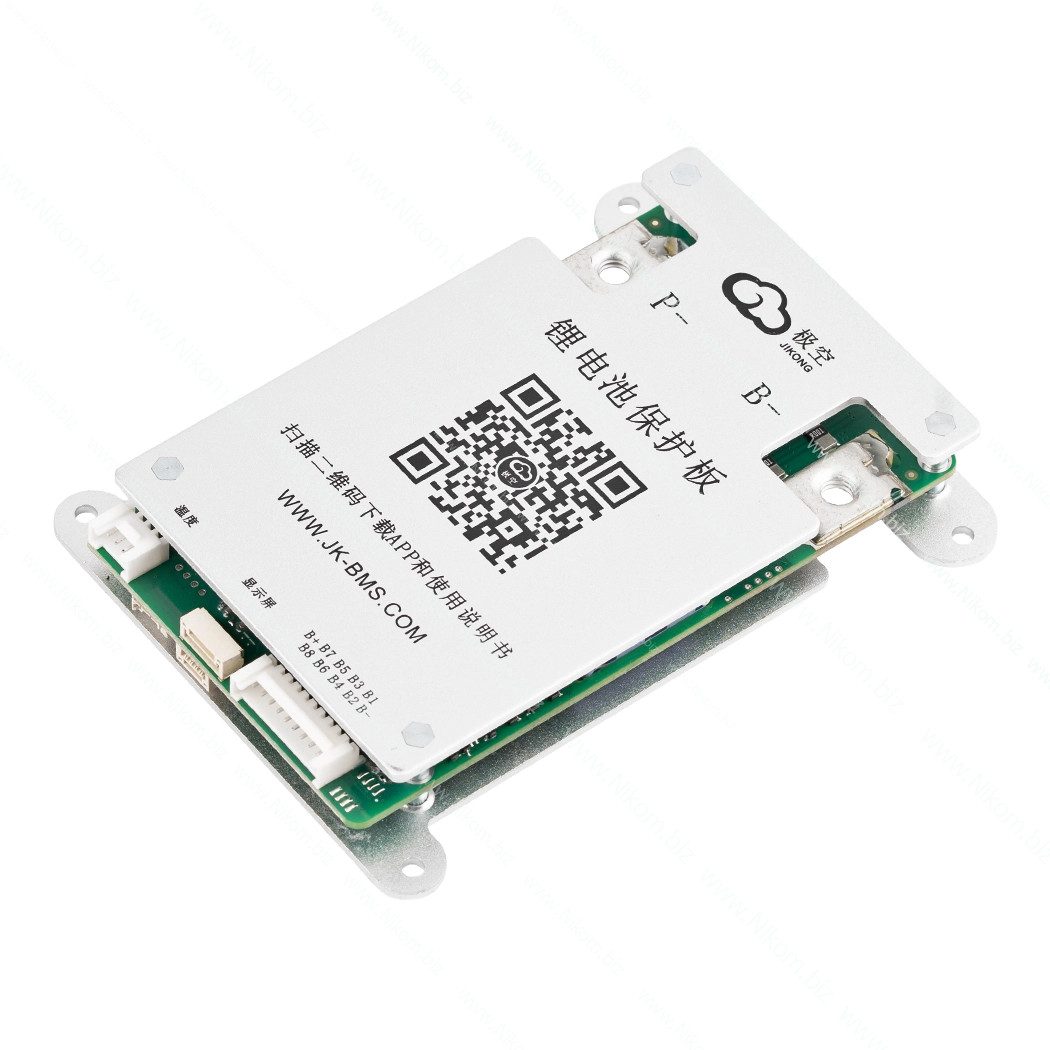

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою за схемою зі спільним портом
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

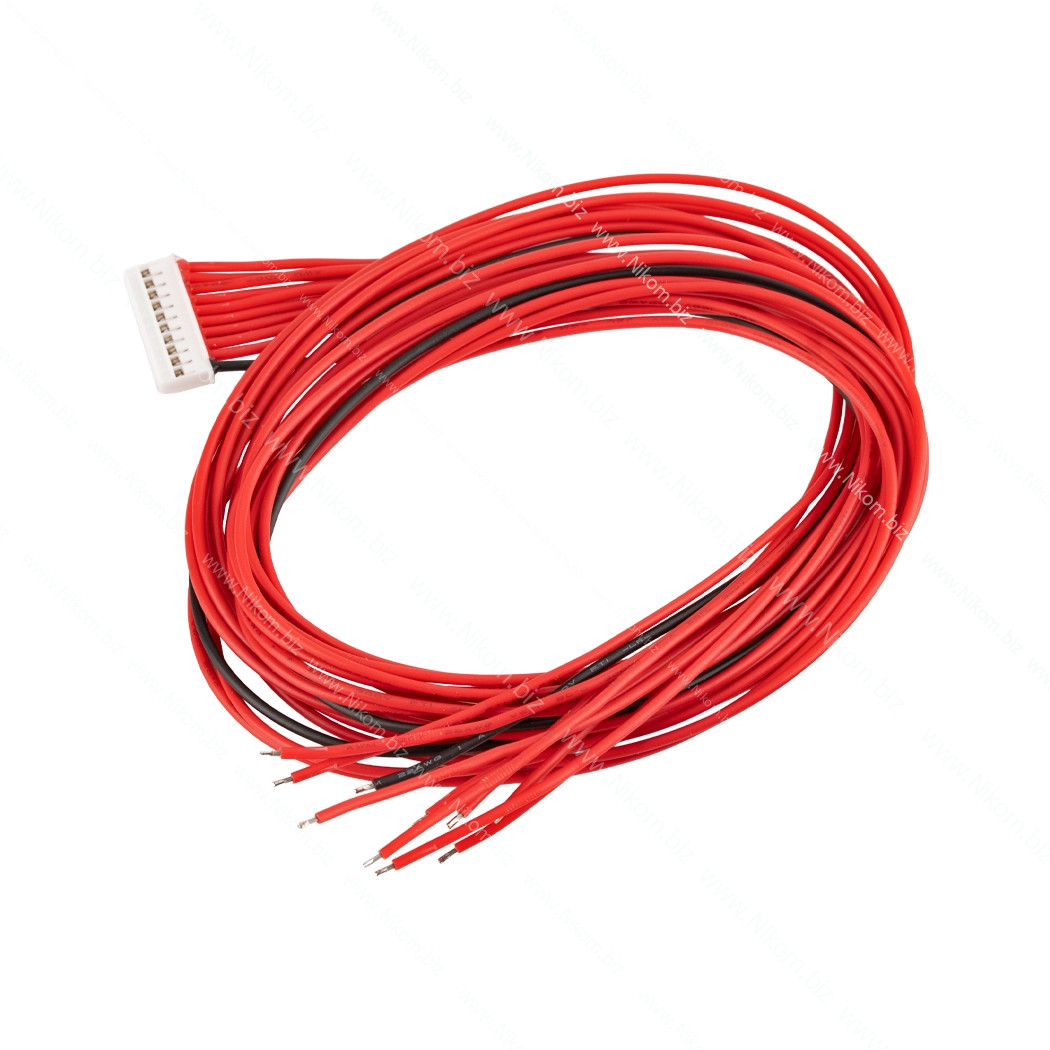

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до схеми для вибраної конфігурації

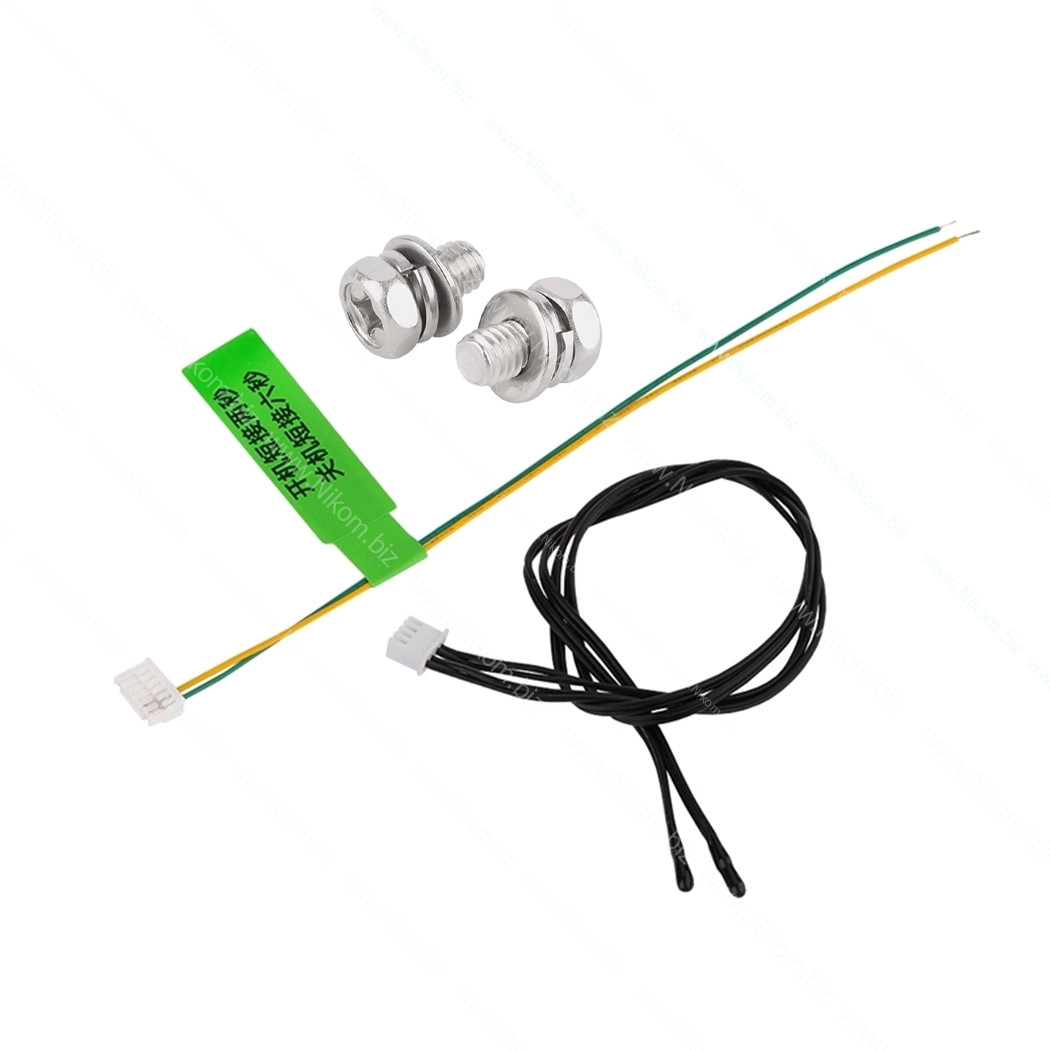

• Температурні датчики — встановлення на акумуляторній збірці для контролю нагрівання
• Bluetooth — підключення до смартфона через застосунок JK BMS
• RS485/CAN — підключення сумісного обладнання за наявності відповідних портів
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа підключаються виключно за схемою виробника для конкретної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок та налаштувати параметри захисту і балансування
