Опис

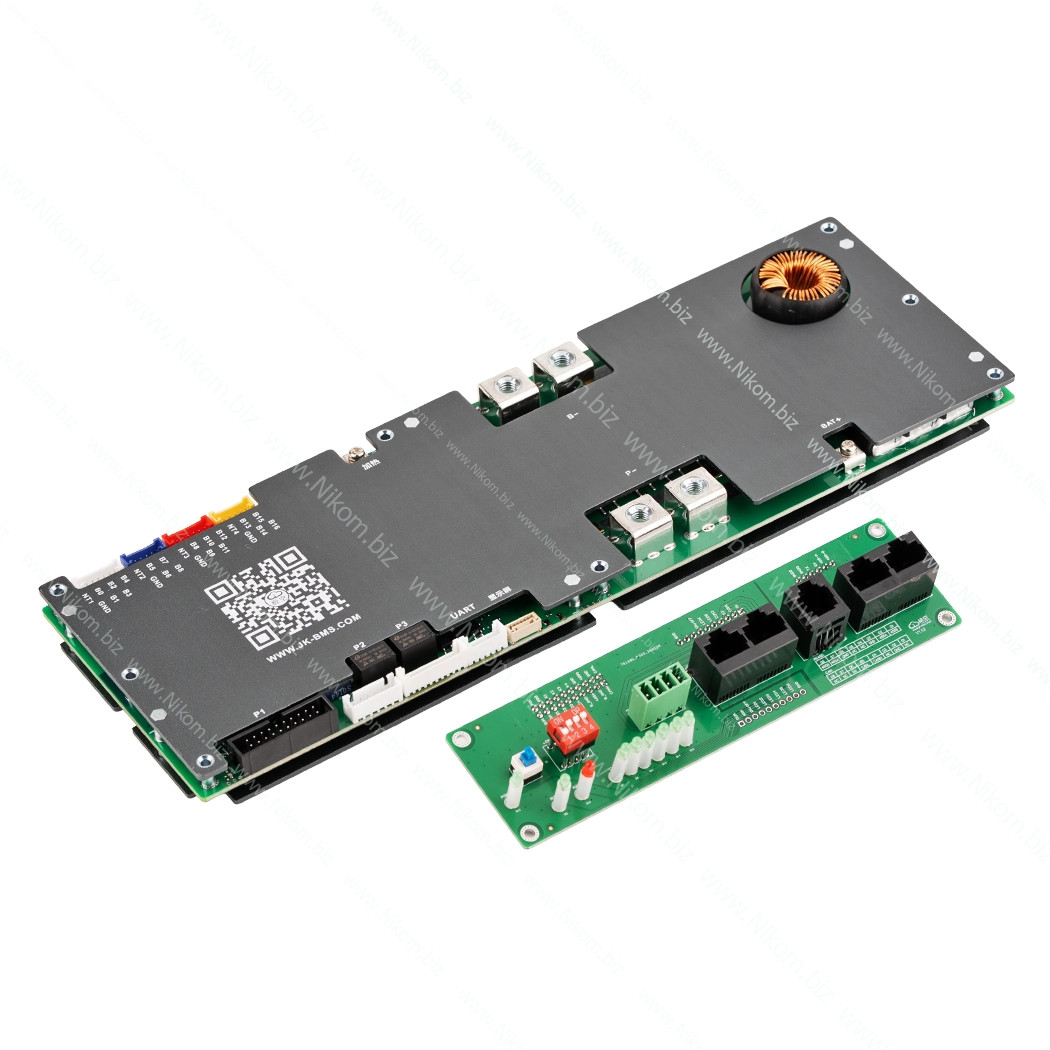

Смарт-BMS JK-PB1A16S15P від JK-BMS (JiKong) призначена для керування, захисту та активного балансування акумуляторних збірок Li-ion, LiFePO4 і LTO з кількістю послідовно з'єднаних комірок до 16S. Підтримує постійний струм заряду та розряду до 150 А й оснащена активним балансиром 1 А для вирівнювання напруги комірок шляхом перенесення енергії між ними. Завдяки інтерфейсам CAN, RS485 і RS232 плата підходить для систем накопичення енергії та інтеграції із сумісними гібридними інверторами. Bluetooth забезпечує моніторинг і налаштування параметрів через мобільний застосунок JK BMS.

Технічні характеристики

• Модель: JK-PB1A16S15P
• Виробник: JK-BMS (JiKong)
• Тип акумуляторів: Li-ion, LiFePO4, LTO
• Кількість комірок Li-ion: 8S–16S
• Кількість комірок LiFePO4: 7S–16S
• Кількість комірок LTO: 14S–16S
• Номінальний струм заряду: 150 А
• Номінальний струм розряду: 150 А
• Піковий струм розряду: до 300 А (короткочасно)
• Тип балансування: активне, з перенесенням енергії між комірками
• Струм активного балансування: 1 А
• Опір силового MOSFET-ланцюга: 0,65 мОм
• Діапазон напруги однієї комірки: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Поріг захисту від перевантаження за струмом: 10–150 А (регульований)
• Напруга захисту від перезаряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перезаряду: 1,2–4,35 В (регульована)
• Напруга захисту від перерозряду: 1,2–4,35 В (регульована)
• Напруга відновлення після перерозряду: 1,2–4,35 В (регульована)
• Затримка спрацювання захисту від перевантаження: 2–120 с (регульована)
• Кількість температурних датчиків: 4
• Захист від перегрівання: так
• Захист від короткого замикання: так
• Тип силового підключення: спільний порт заряду та розряду (Common Port)
• Інтерфейси зв'язку: CAN, RS485, RS232, Bluetooth
• Підключення зовнішнього дисплея: підтримується
• Журнал подій: до 1000 записів
• Облік ємності акумулятора: так
• Оновлення прошивки: підтримується
• Обмеження струму під час паралельного підключення: 10 А
• DIP-перемикач адреси батареї: 4 позиції
• Аудіовізуальна сигналізація: опціонально
• Мобільний застосунок: JK BMS
• Сумісність: Android, iOS
• Розміри: 300×101×29 мм

Функціонал

• Активне балансування комірок зі струмом до 1 А
• Автоматичне вирівнювання напруги комірок за встановленими параметрами
• Контроль напруги кожної комірки та всієї акумуляторної збірки
• Захист від перезаряду, надмірного розряду та перевантаження за струмом
• Захист від короткого замикання та перегрівання
• Контроль температури акумуляторів за допомогою датчиків NTC
• Моніторинг струму, напруги, температури та залишкової ємності акумулятора
• Налаштування параметрів захисту та балансування через Bluetooth
• Обмін даними із сумісними інверторами через CAN або RS485
• Підтримка паралельного підключення акумуляторних блоків із призначенням адрес через DIP-перемикач
• Підтримка керування зовнішнім підігрівом акумуляторів за наявності відповідного підключення
• Підключення зовнішнього дисплея для відображення параметрів батареї
• Збереження журналу подій і аварійних спрацювань
• Можливість оновлення прошивки
• Підтримка зовнішньої аудіовізуальної сигналізації за наявності сумісного обладнання

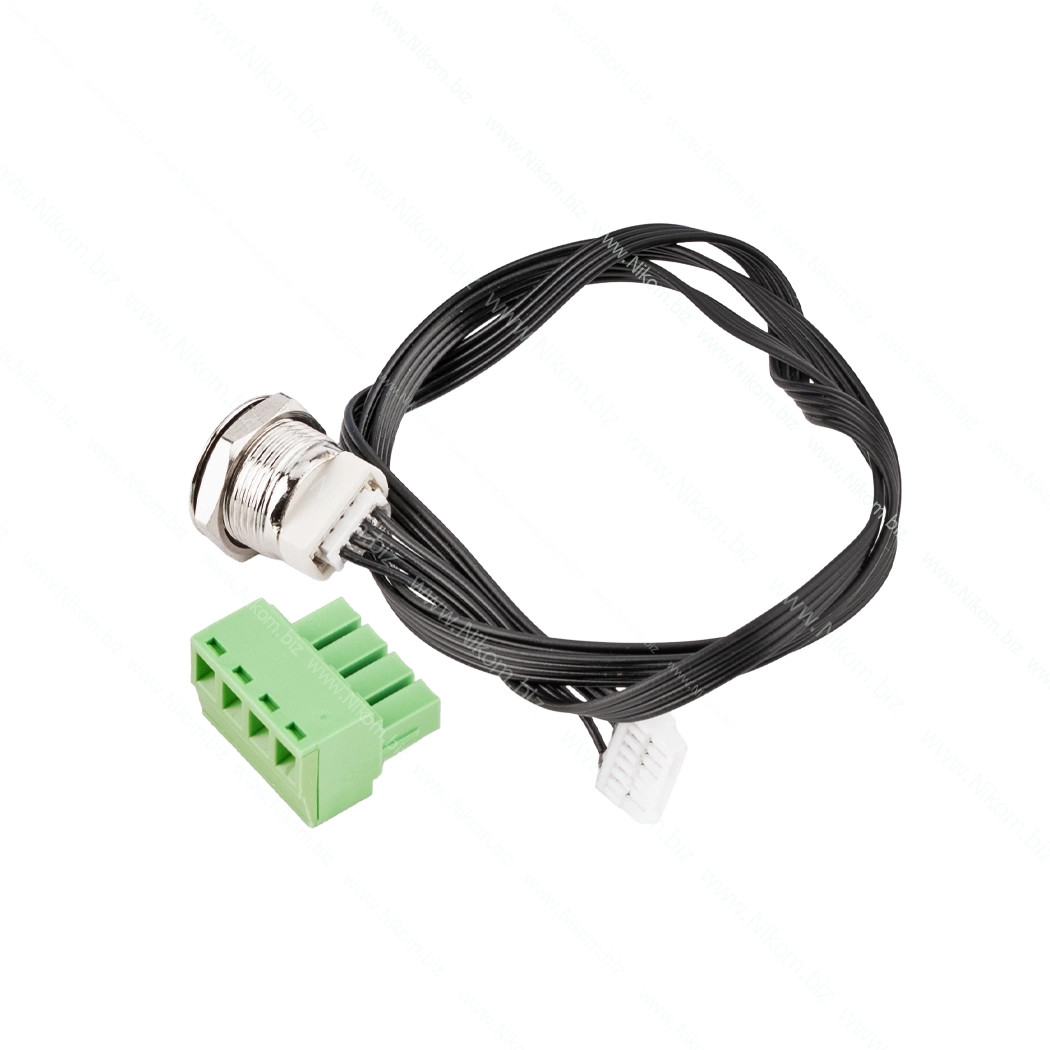

Підключення

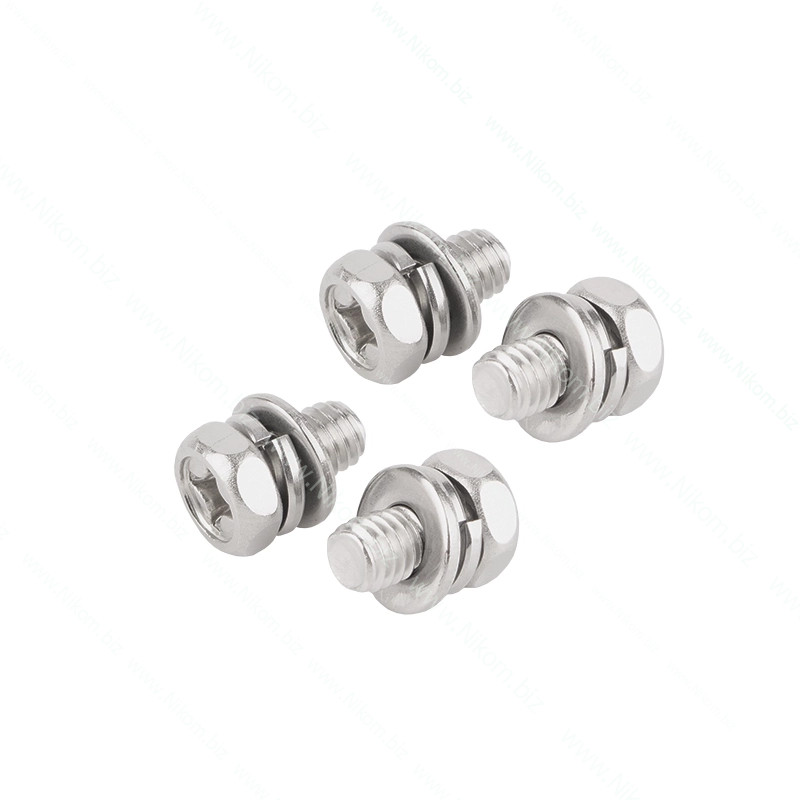

• B- — підключення загального негативного контакту акумуляторної збірки
• P- — підключення негативного проводу навантаження та зарядного пристрою відповідно до схеми виробника
• B+ — позитивний контакт акумуляторної збірки, який з'єднується з позитивними проводами навантаження та зарядного пристрою

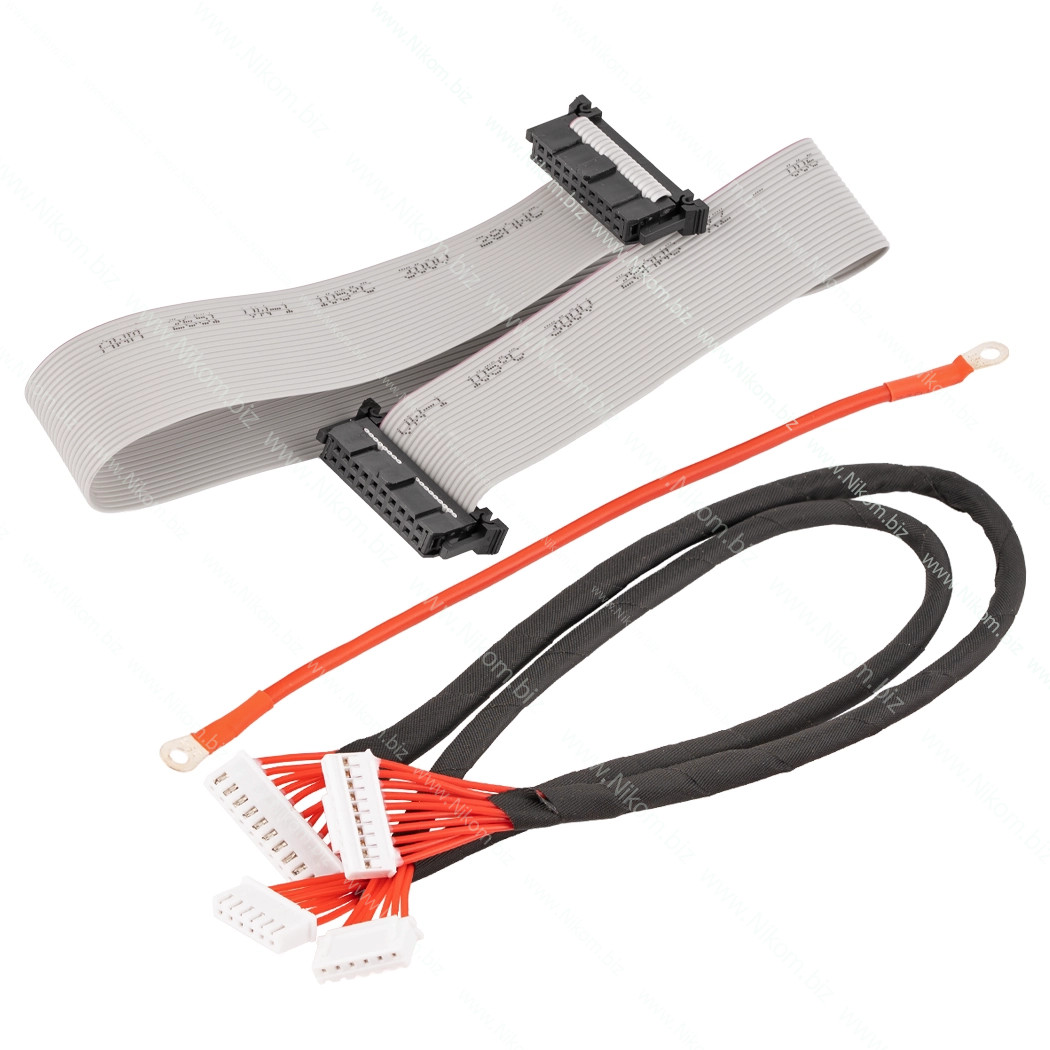

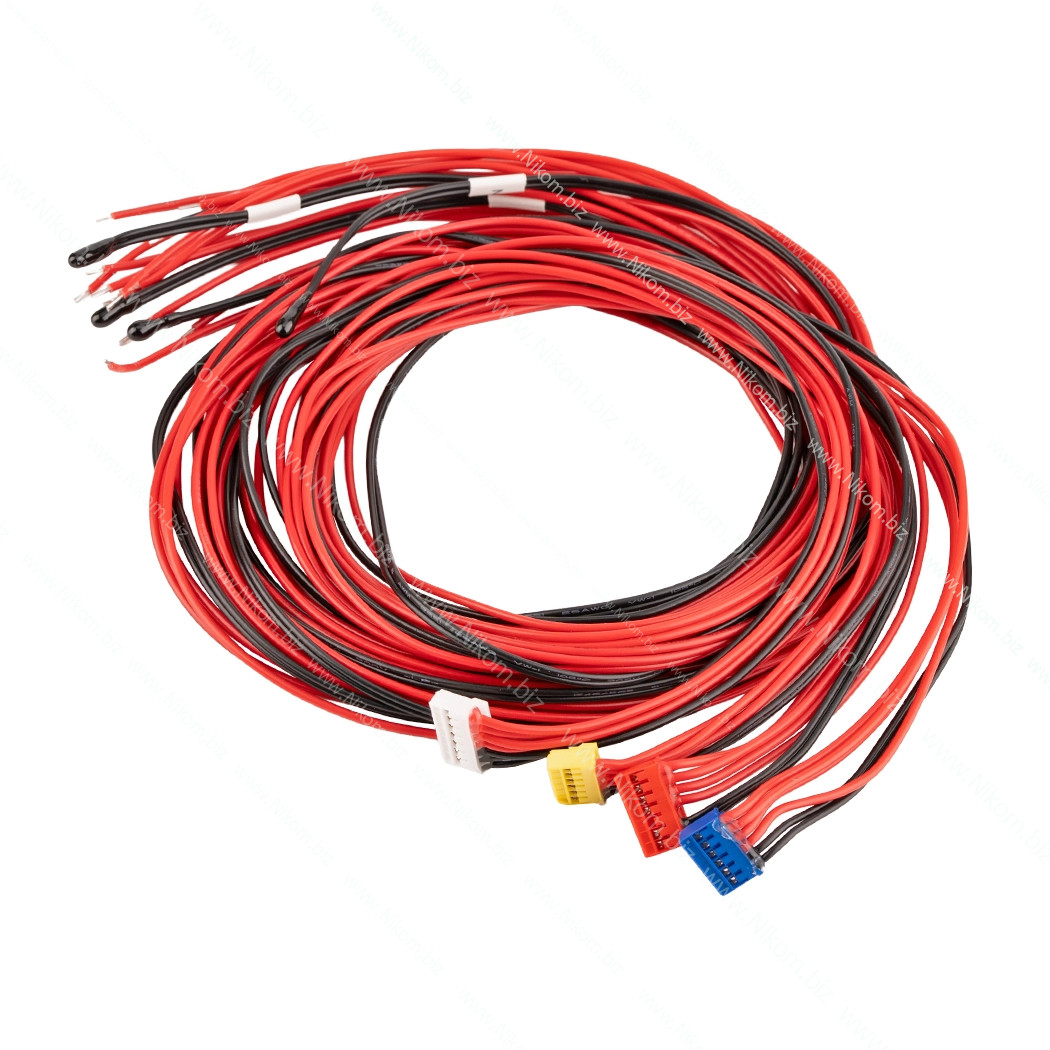

• Балансувальний роз'єм — підключення вимірювальних проводів до комірок відповідно до схеми для вибраної конфігурації
• Температурні датчики NTC — встановлення на акумуляторній збірці для контролю нагрівання
• CAN — підключення до сумісного інвертора з вибором відповідного протоколу зв'язку

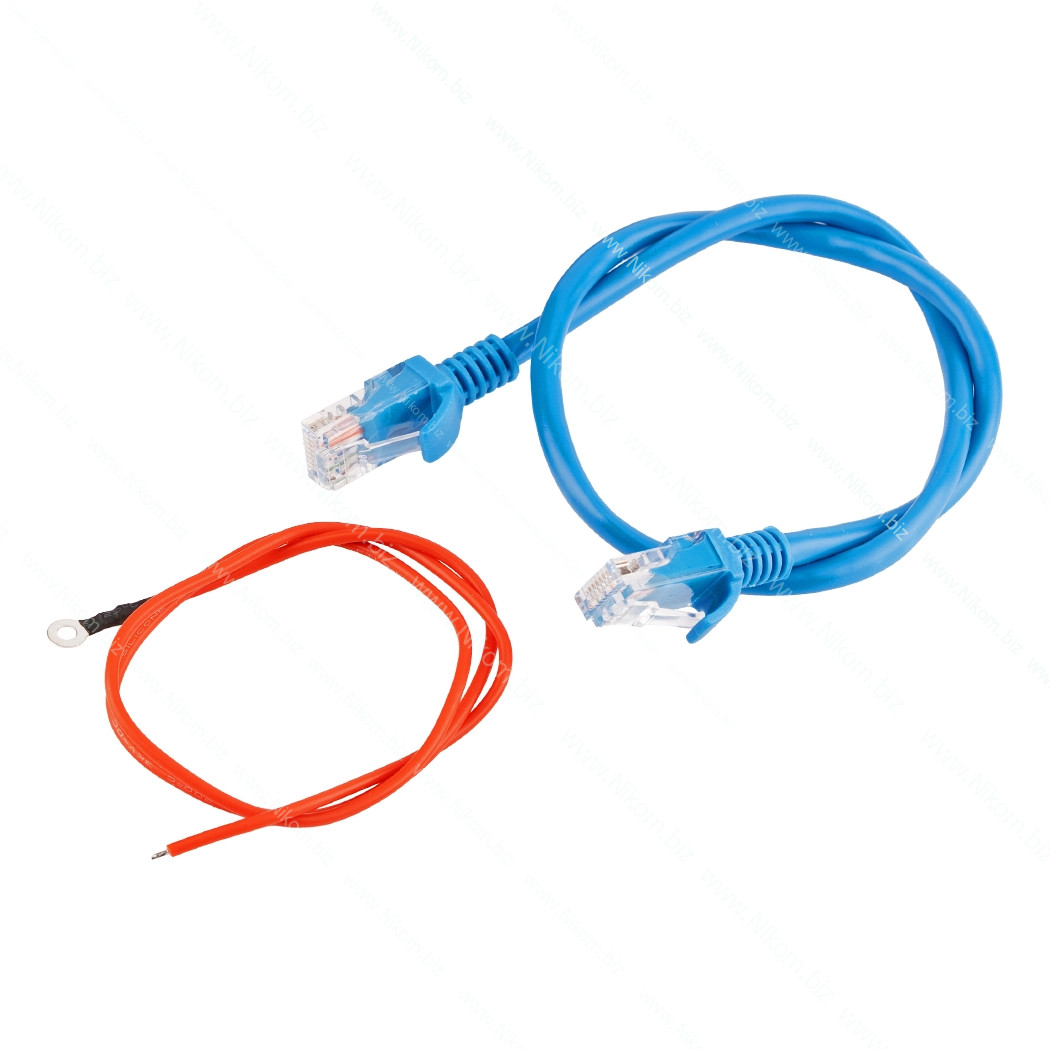

• RS485 — обмін даними із сумісним обладнанням або іншими BMS
• RS232 — підключення сумісного обладнання для обміну даними та налаштування
• Bluetooth — підключення до смартфона через застосунок JK BMS
• DIP-перемикач — встановлення адреси акумуляторного блока під час паралельної роботи
• Роз'єм дисплея — підключення сумісного зовнішнього екрана
• Перед підключенням балансувального роз'єму необхідно перевірити полярність, послідовність проводів і напругу між сусідніми контактами
• Невикористані контакти балансувального шлейфа необхідно підключати виключно за схемою виробника для конкретної кількості комірок
• Після підключення необхідно вибрати тип акумуляторів, кількість комірок, налаштувати параметри захисту та балансування, а для роботи з інвертором — відповідний протокол зв'язку
