Опис

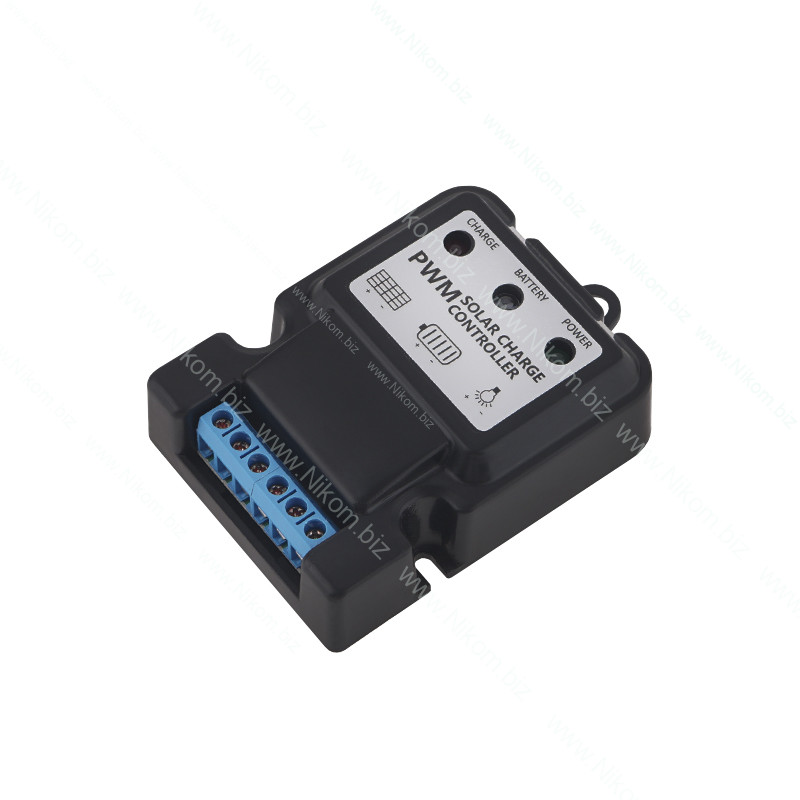

Контролер сонячної панелі 6/12 В, 10 А призначений для заряджання свинцево-кислотних акумуляторів від сонячних панелей та керування живленням підключеного навантаження. Працює за технологією ШІМ (PWM), забезпечує контроль заряду, захист акумулятора та можливість використання в системах резервного живлення.

Технічні характеристики

• Тип контролера: ШІМ (PWM)
• Робоча напруга: 6 В / 12 В
• Максимальний струм: 10 А
• Максимальна потужність сонячної панелі при 6 В: 60 Вт
• Максимальна потужність сонячної панелі при 12 В: 120 Вт
• Тип акумуляторів: свинцево-кислотні
• Власне споживання: до 5 мА
• Напруга заряду для системи 12 В: 14,8 В / 14,4 В / 13,8 В
• Поріг захисту від перенапруги: 16,5 В
• Поріг відновлення після перенапруги: 15 В
• Поріг захисту від глибокого розряду: 10,8 В (12 В) / 5,4 В (6 В)
• Захист від перевантаження: 15% та 50%
• Робоча температура: від -20 до +55 °C
• Індикація: світлодіоди CHARGE та POWER
• Розміри: 53,4×68,6×22 мм
• Вага: 35 г

Функціонал

• Заряджання акумулятора від сонячної панелі
• Автоматичне регулювання процесу заряду
• Контроль стану акумулятора та підключеного навантаження
• Захист від перезаряду та глибокого розряду
• Захист від перевантаження та короткого замикання
• Захист від неправильного підключення полярності
• Автоматичне відключення навантаження при низькій напрузі акумулятора
• Використання в системах резервного та автономного живлення

Індикація

• CHARGE не світиться — нічний режим або акумулятор відключений
• CHARGE світиться постійно — процес заряджання акумулятора
• CHARGE блимає — режим підтримання заряду
• POWER зелений — нормальний режим роботи
• POWER червоний — низька напруга акумулятора або спрацювання захисту
