АкціїРегульований понижуючий модуль MPPT 5А
Uin = 6 - 36 В; Uout = 1,25 - 32 В; до 5 А;
на складі 4 шт.
в магазині 8 шт.
код: A656011
China
China
Регульований понижуючий модуль MPPT 5А
Uin = 6 - 36 В; Uout = 1,25 - 32 В; до 5 А;
289 грн
код:
| Параметр | Значення |
|---|---|
| Тип пристрою | DC-DC модуль |
| Призначення | перетворення В / заряджання АКБ |
| Технологія / принцип роботи | MPPT / DC-DC |
| Вхідна напруга, В | 6 - 36 |
| Вихідна напруга, В | 1.25 - 32 |
| Максимальний струм, А | 5 |
| Тип АКБ: свинцево-кислотний | Так |
| Тип АКБ: Li-Ion | Так |
| Тип АКБ: LiFePO4 | Так |
| Робоча температура, °C | -40 - 85 |
| Розмір, мм | 60×32×22 |
| Індикація | LED |
| Захисні функції | короткого замикання / перегріву |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис

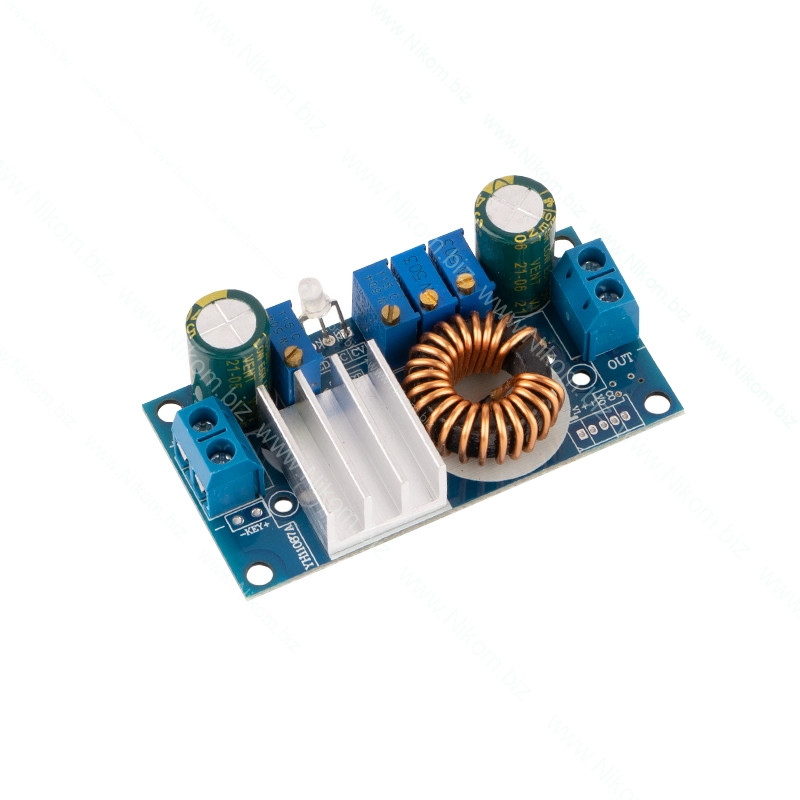

Регульований понижувальний DC-DC модуль MPPT 5 А призначений для перетворення постійної напруги з можливістю регулювання вихідної напруги та обмеження струму. Може використовуватися для живлення електронних пристроїв і заряджання акумуляторів від сонячних панелей або інших джерел постійного струму.
Технічні характеристики
- Тип модуля: понижувальний DC-DC (BUCK)
- Вхідна напруга: 6–36 В DC
- Вихідна напруга: 1,25–32 В (регульована)
- Діапазон налаштування MPPT: 6–36 В
- Максимальний вихідний струм: 5 А
- Рекомендований робочий струм: до 3 А
- Діапазон регулювання обмеження струму: 0,01–5 А
- Робоча частота: 180 кГц
- ККД: до 95%
- Робоча температура: від -40 до +85 °C
- Індикація: червоний та зелений світлодіоди
- Розміри: 60×32×22 мм
Функціонал
- Пониження та стабілізація вихідної напруги
- Стабілізація та обмеження вихідного струму
- Налаштування робочої точки MPPT для використання із сонячними панелями
- Заряджання акумуляторів із відповідними параметрами напруги та струму
- Захист від короткого замикання
- Захист від перегрівання
- Світлодіодна індикація процесу та завершення заряджання
Підключення
- IN+ / IN- — підключення джерела живлення 6–36 В із дотриманням полярності
- OUT+ / OUT- — підключення навантаження або акумулятора
- Червоний світлодіод — процес заряджання
- Зелений світлодіод — завершення заряджання
Налаштування
- Вихідна напруга — регулюється відповідним потенціометром до необхідного значення
- Обмеження струму — налаштовується потенціометром із контролем струму вимірювальним приладом
- Індикація заряджання — поріг перемикання світлодіодної індикації налаштовується відповідним потенціометром
- MPPT — встановлюється робоча вхідна напруга відповідно до характеристик сонячної панелі
- Для роботи режиму стабілізації струму вихідна напруга повинна перевищувати 1,25 В
Важливо! Модуль є понижувальним перетворювачем, тому для стабільної роботи вхідна напруга повинна бути вищою за встановлену вихідну. Перед підключенням акумулятора необхідно налаштувати напругу та струм відповідно до його типу. Модуль не замінює BMS для літієвих акумуляторів.
