Опис

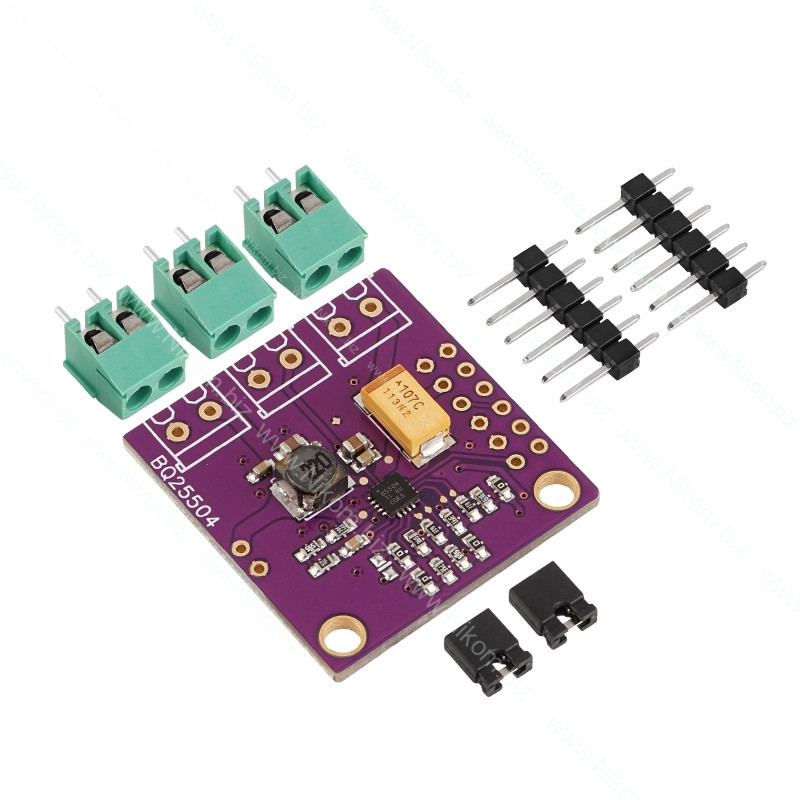

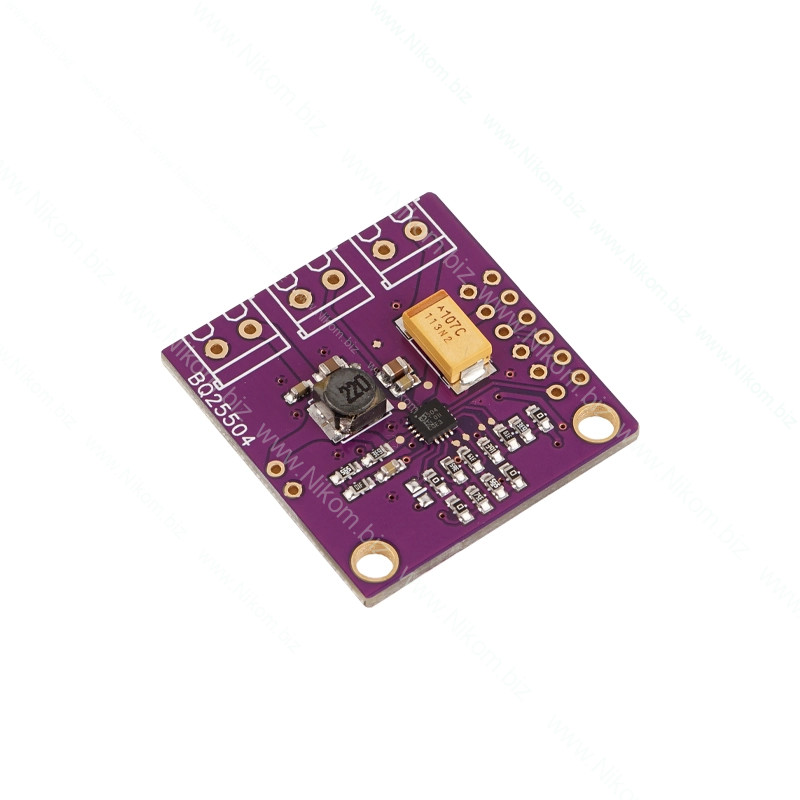

Модуль BQ25504 — підвищувальний DC-DC перетворювач для збору та накопичення енергії від низьковольтних джерел, таких як сонячні панелі та термоелектричні генератори. Підтримує технологію MPPT для оптимізації відбору енергії та заряджання акумуляторів або суперконденсаторів.

Технічні характеристики

• Мікросхема: BQ25504
• Тип перетворювача: підвищувальний DC-DC
• Мінімальна вхідна напруга після запуску: 80 мВ
• Мінімальна напруга холодного запуску: 330 мВ
• Напруга накопичувача енергії: 2,5–5,25 В
• Технологія: MPPT
• Коефіцієнт відстеження максимальної потужності: до 80%
• Частота перетворення: до 1 МГц
• Робоча температура: -40...+85 °C
• Сумісні накопичувачі: акумулятори, суперконденсатори

Функціонал

• Збір енергії від джерел із низькою вихідною напругою
• Підвищення напруги для накопичення енергії
• Оптимізація відбору енергії від джерела за допомогою MPPT
• Автоматичне заряджання підключеного накопичувача енергії
• Робота при низькій вхідній напрузі після початкового запуску
• Контроль стану накопичувача енергії
• Захист від перенапруги

Підключення

• Вхід живлення — підключення сонячної панелі або термоелектричного генератора до вхідних контактів модуля з дотриманням полярності
• Вихід накопичувача — підключення акумулятора або суперконденсатора до відповідних контактів зберігання енергії

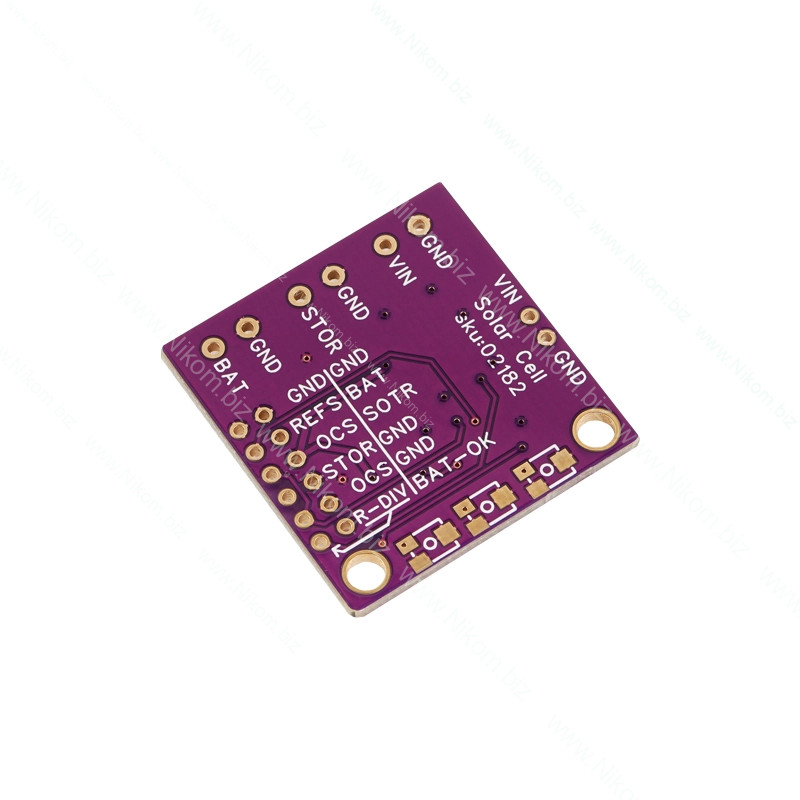

• Перед підключенням необхідно перевірити маркування контактів на платі
• Напруга підключеного накопичувача повинна відповідати налаштуванням модуля та допустимому діапазону 2,5–5,25 В
• Для початкового запуску необхідна вхідна напруга не менше 330 мВ, після запуску можливе використання джерела з напругою від 80 мВ
• Для літієвих акумуляторів необхідно забезпечити відповідний захист від перезаряду та надмірного розряду
