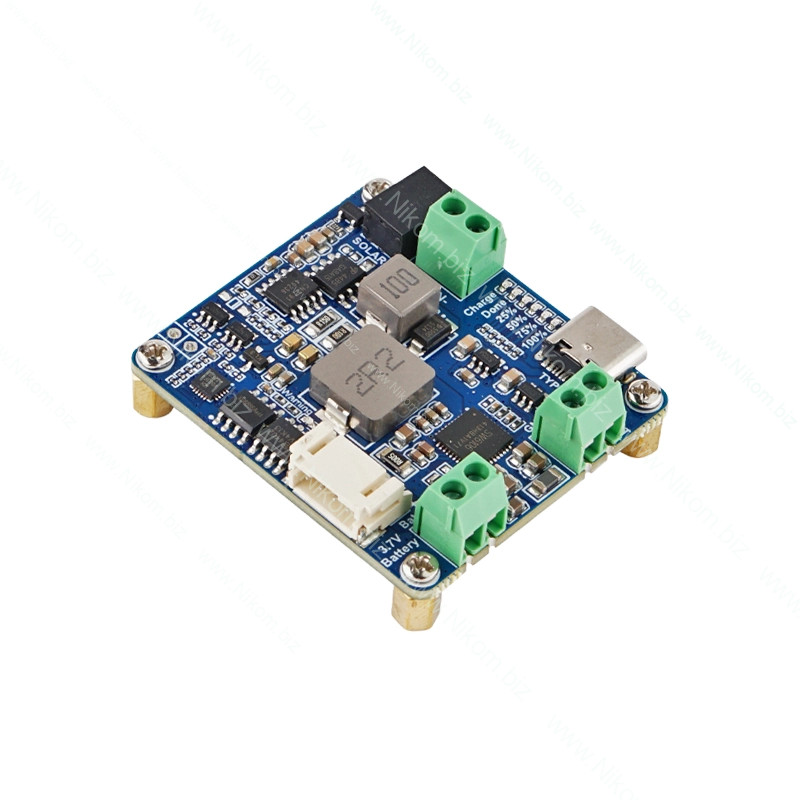

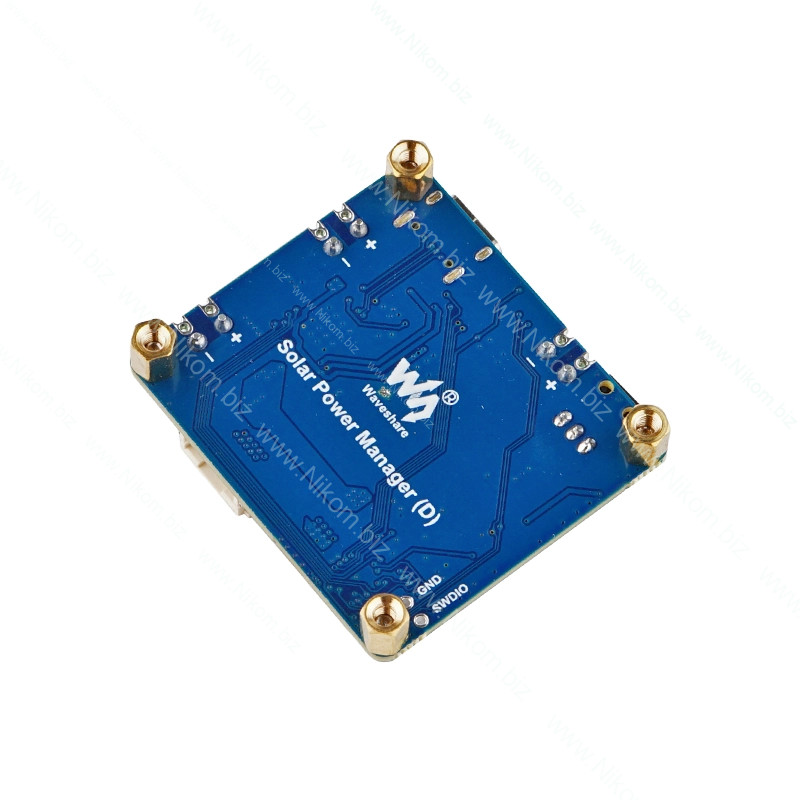

Контролер заряду MPPT Li-ion Solar Power Manager Module (D)
вхідна напруга 6–24V, вихід 5 В / 3 А
762 грн
код:
| Параметр | Значення |
|---|---|
| Тип пристрою | контролер заряду |
| Призначення | заряджання АКБ / перетворення В |
| Технологія / принцип роботи | MPPT / DC-DC |
| Вхідна напруга, В | 5 - 24 |
| Вихідна напруга, В | 5 |
| Максимальний струм, А | 3 |
| Тип АКБ: Li-Ion | Так |
| Робоча температура, °C | -40 - 85 |
| Розмір, мм | 45.0×40.0×10.1 |
| Індикація | LED |
| Захисні функції | перезаряду / глибокого розряду |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис
Контролер заряду Solar Power Manager Module (D) призначений для заряджання літій-іонних акумуляторів 3,7 В від сонячної панелі або USB та живлення електронних пристроїв. Оснащений MPPT-контролером CN3791, системою керування живленням SW6106, захистом акумулятора та стабілізованим виходом 5 В / 3 А.
Технічні характеристики
- Тип контролера: MPPT
- Контролер сонячного заряду: CN3791
- Контролер живлення USB: SW6106
- Мікросхема захисту акумулятора: XB8886A
- Вхідна напруга сонячної панелі: 6–24 В DC
- Вхідна напруга USB Type-C: 5 В
- Вихідна напруга: 5 В DC
- Максимальний вихідний струм: 3 А
- Тип акумулятора: Li-ion 1S (3,7 В)
- Кількість акумуляторів: до 3×18650 (паралельне з'єднання)
- Напруга повного заряду: 4,2 В ±1%
- Поріг захисту від розряду: 3,0 В ±1%
- ККД заряджання від сонячної панелі: близько 78%
- ККД заряджання від USB: близько 93%
- ККД вихідного перетворювача: близько 90%
- Споживання в режимі очікування: менше 30 мА
- Інтерфейси: DC-002, USB Type-C, клемники, PH2.0 4P
- Індикація: світлодіоди заряду та рівня акумулятора
- Робоча температура: -40...+85 °C
- Розмір: 45×40×10,1 мм
Функціонал
- Відстеження точки максимальної потужності сонячної панелі
- Заряджання акумуляторів від сонячної панелі або USB
- Автоматичне визначення джерела живлення
- Стабілізація вихідної напруги для живлення зовнішніх пристроїв
- Захист акумуляторів від перезаряду та надмірного розряду
- Світлодіодна індикація процесу заряджання та його завершення
- Відображення рівня заряду акумуляторів під час заряджання або роботи навантаження
- Автоматичне вимкнення індикаторів рівня заряду через 30 секунд без навантаження
- Підтримка використання USB Type-C для входу або виходу живлення
Підключення
- DC-002 — підключення сонячної панелі через роз'єм живлення
- Вхідний клемник сонячної панелі — альтернативне підключення сонячної панелі з дотриманням полярності
- USB Type-C — підключення джерела живлення 5 В для заряджання акумуляторів або живлення зовнішніх пристроїв
- Клемник 5V / GND — підключення навантаження з напругою живлення 5 В та струмом до 3 А
- Клемник акумулятора — підключення літій-іонного акумулятора 3,7 В з дотриманням полярності
- PH2.0 4P — роз'єм для підключення акумуляторів відповідно до маркування контактів
- Акумулятори 18650 підключаються паралельно, з однаковою напругою та правильною полярністю
- Індикатор Charge — світиться під час заряджання від сонячної панелі
- Індикатор Done — світиться після завершення заряджання акумулятора
- Перед підключенням необхідно перевірити полярність усіх контактів і відповідність напруги джерел живлення
