Опис

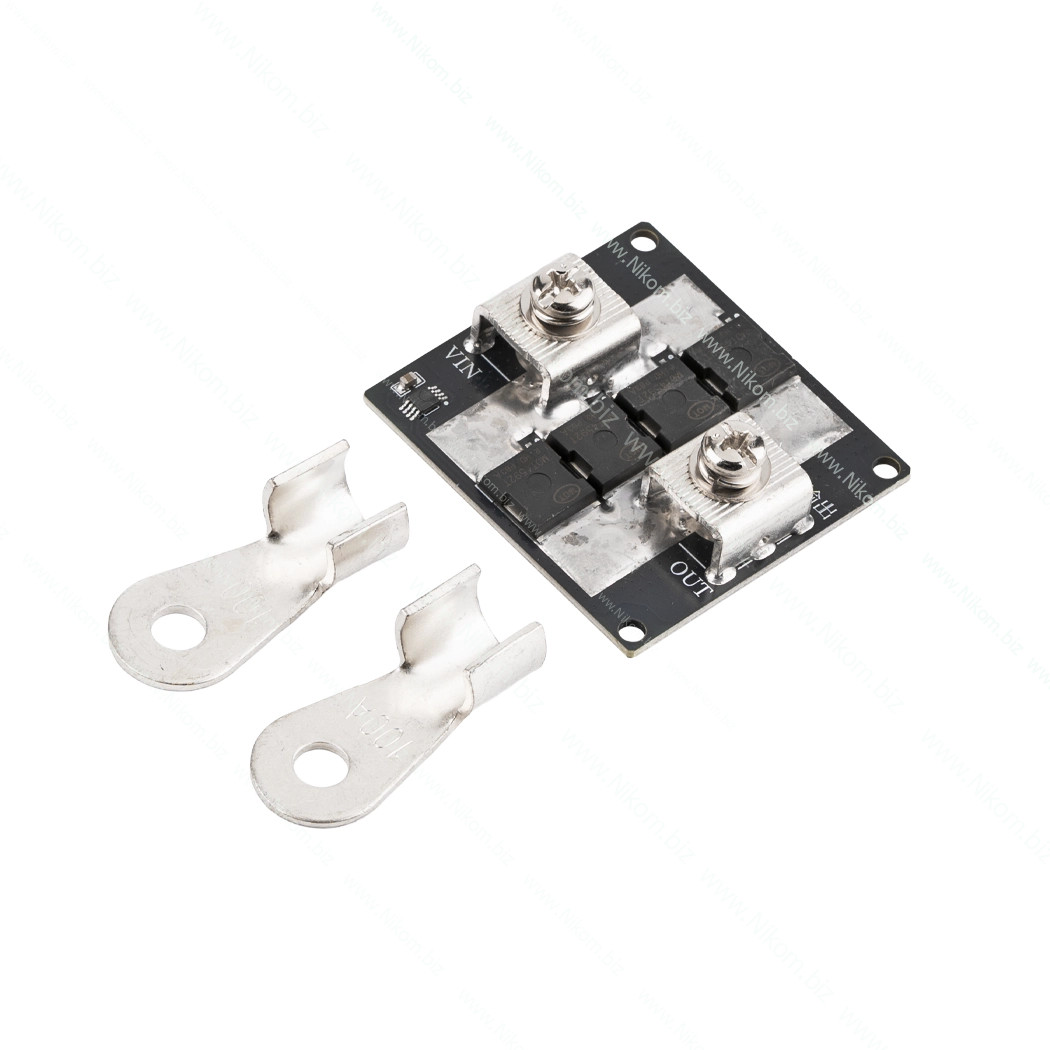

Модуль ідеального діода 100 А на основі MOSFET призначений для пропускання постійного струму в одному напрямку з мінімальним падінням напруги. Використовується замість звичайних діодів у силових ланцюгах, акумуляторних системах та джерелах живлення для захисту від зворотного струму.

Технічні характеристики

• Тип: ідеальний діод (MOSFET)
• Максимальний струм: до 100 А
• Максимальна зворотна напруга: 40 В
• Тип струму: постійний (DC)

Функціонал

• Пропускання струму в одному напрямку
• Блокування зворотного струму
• Зменшення падіння напруги порівняно зі звичайними діодами
• Зниження тепловиділення під час роботи
• Підвищення ефективності систем живлення

Підключення

• Вхід модуля — підключення позитивного контакту джерела живлення
• Вихід модуля — підключення позитивного контакту навантаження
• Негативні контакти джерела живлення та навантаження з'єднуються безпосередньо
• Модуль встановлюється послідовно в позитивний провід ланцюга постійного струму

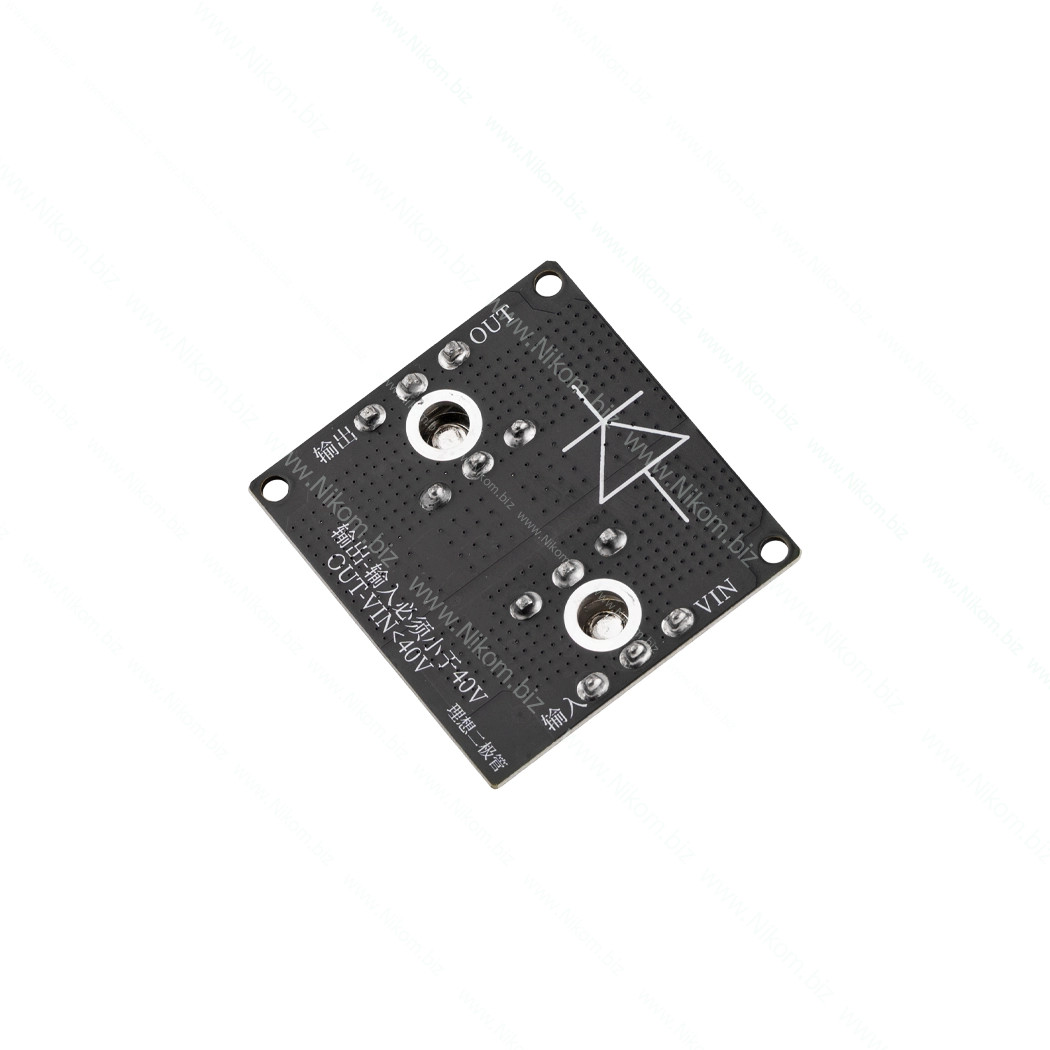

• Під час підключення необхідно дотримуватися напрямку проходження струму відповідно до маркування на платі
• Зворотна напруга не повинна перевищувати 40 В
