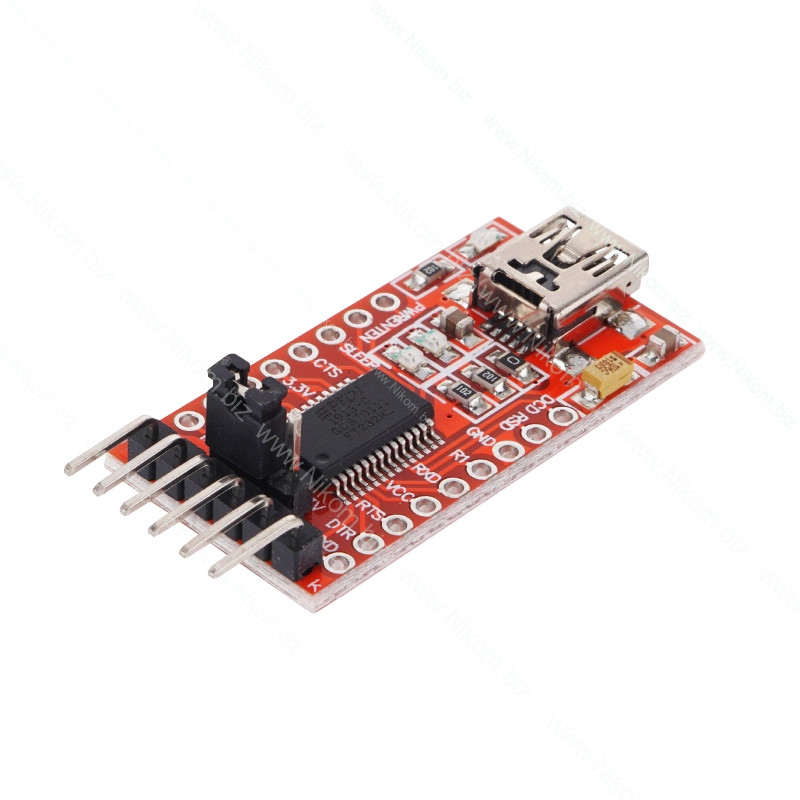

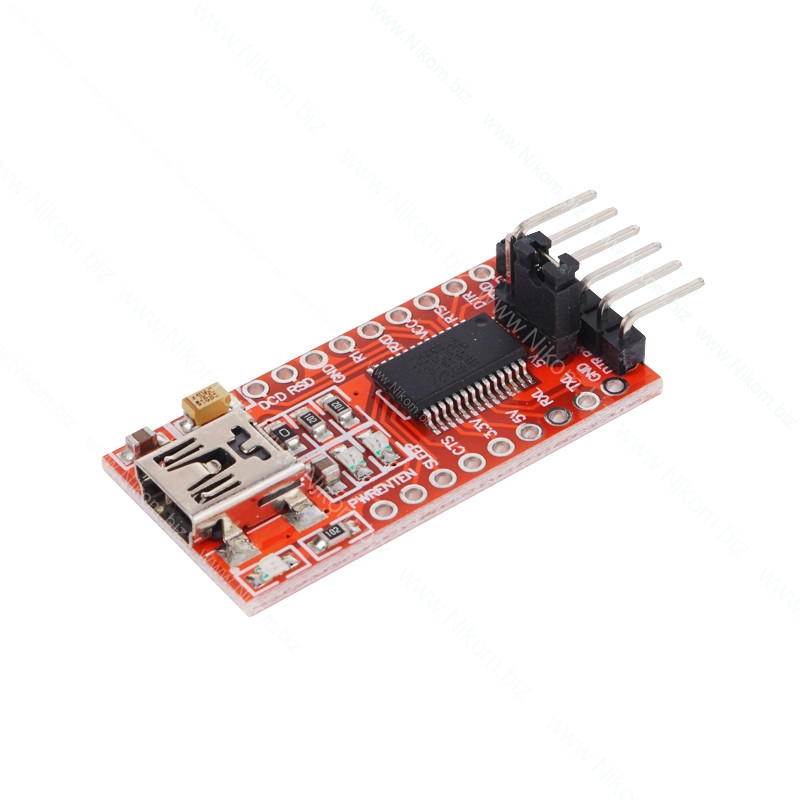

Модуль призначений для перетворення інтерфейсу USB у UART на основі мікросхеми FT232RL. Підходить для програмування Arduino та інших мікроконтролерів. Підключення через роз’єм miniUSB та виходи VCC, GND, DTR, RxD, TxD, CTS. Оснащений індикаторами живлення і передачі даних.

• мікросхема: FT232RL
• напруга живлення: 3,3–5 В
• вихідна напруга: 3,3 В або 5 В
• струм навантаження: до 50 мА (3,3 В) / до 500 мА (5 В)
• швидкість передачі: 300 біт/с – 1 Мбіт/с
• інтерфейс: miniUSB 2.0
• робоча температура: –40 °C…+85 °C
• розміри: 37×19×12 мм
• маса: 4 г

• перетворення USB у UART
• автоматичне завантаження скетчів через DTR
• підтримка сигналів CTS, RxD, TxD
• індикація живлення, прийому і передачі даних

Для роботи з цим конвертером необхідно встановити драйвер. Якщо драйвер не встановлений автоматично під час підключення пристрою до ПК, необхідно завантажити їх за посиланням і встановити вручну. Не рекомендується встановлювати драйвер для перетворювача вище версії 2.10 , оскільки це може призвести до непрацездатності пристрою.


Особливості підключення

• VCC – вихідне живлення;
• GND - земля;
• DTR – сигнал про готовність зовнішнього пристрою;
• RxD - приймаюча лінія сигналів;
• TxD - передавальна лінія сигналів;
• CTS - сигнал про припинення передачі;

Також на платі конвертера є 3 світлодіоди.

• PWR - сигналізує про подачу живлення;
• TX - спалахує при передачі даних;
• RX - спалахує при прийнятті даних;
