Перетворювач USB - RS-232 TTL на PL2303
50х16х7мм, роз'єм USB, UART
69 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Опис

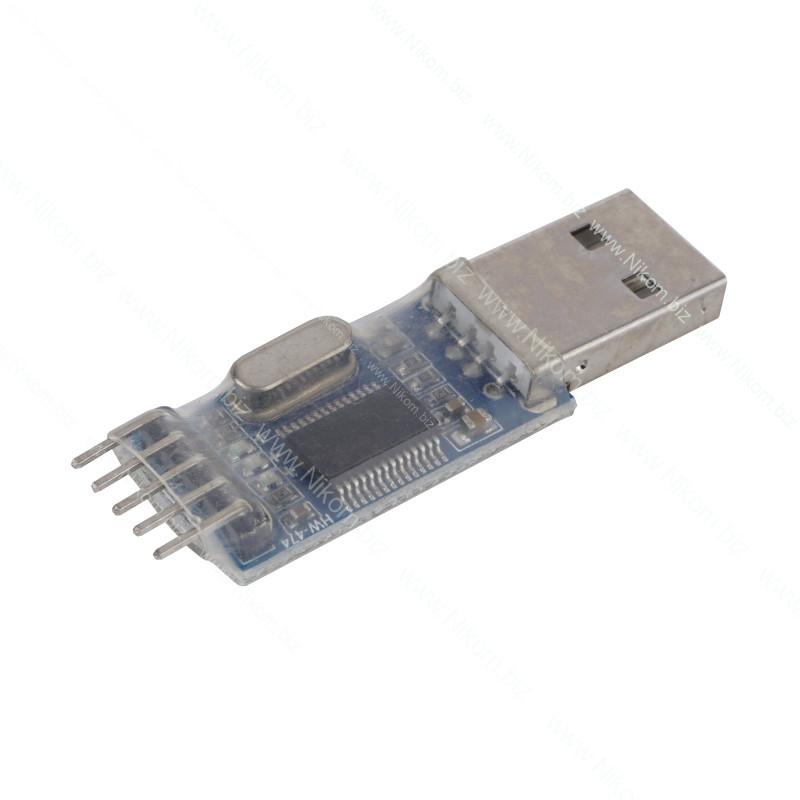

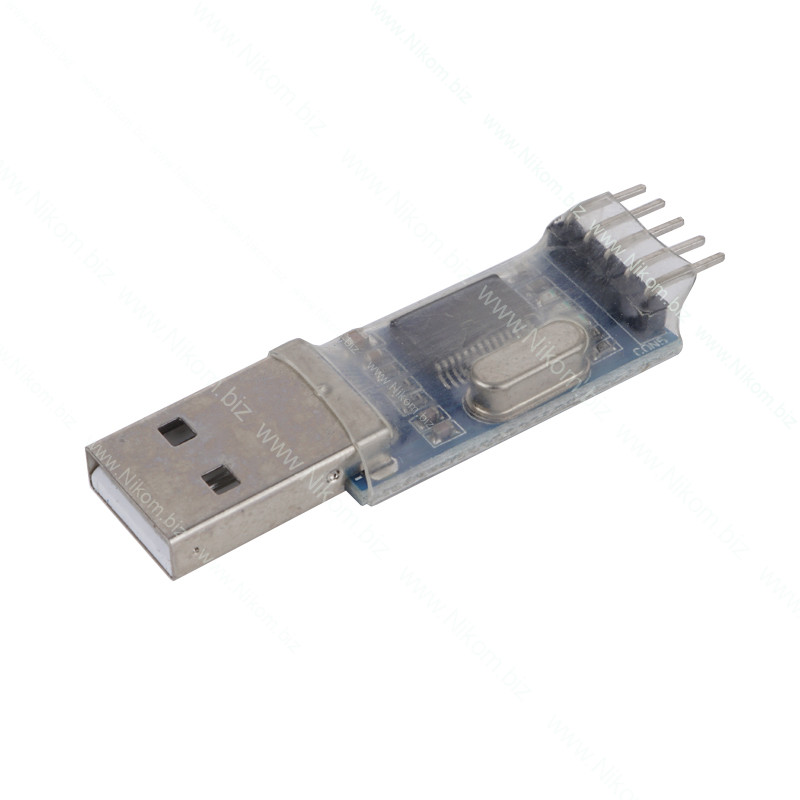

Модуль призначений для перетворення інтерфейсу USB у RS-232 TTL на базі мікросхеми PL2303. Підходить для з’єднання мікроконтролерів з ПК, а також для програмування пристроїв з рівнем сигналів 3,3 В або 5 В. Підключення: USB з боку комп’ютера, виводи 3.3V, 5.0V, RXD, TXD, GND з боку TTL.
Технічні характеристики
- інтерфейс: USB ↔ RS-232 TTL
- логічні рівні: 3,3 В / 5 В
- живлення: 5 В
- максимальний струм: 10 мА
- вхідний струм витоку: ±1 мкА
- робоча температура: –40 °C…+85 °C
- розміри: 50×16×7 мм
- маса: 5 г
Функціонал
- перетворення USB у RS-232 TTL
- програмування мікроконтролерів
- індикація живлення, прийому та передачі даних

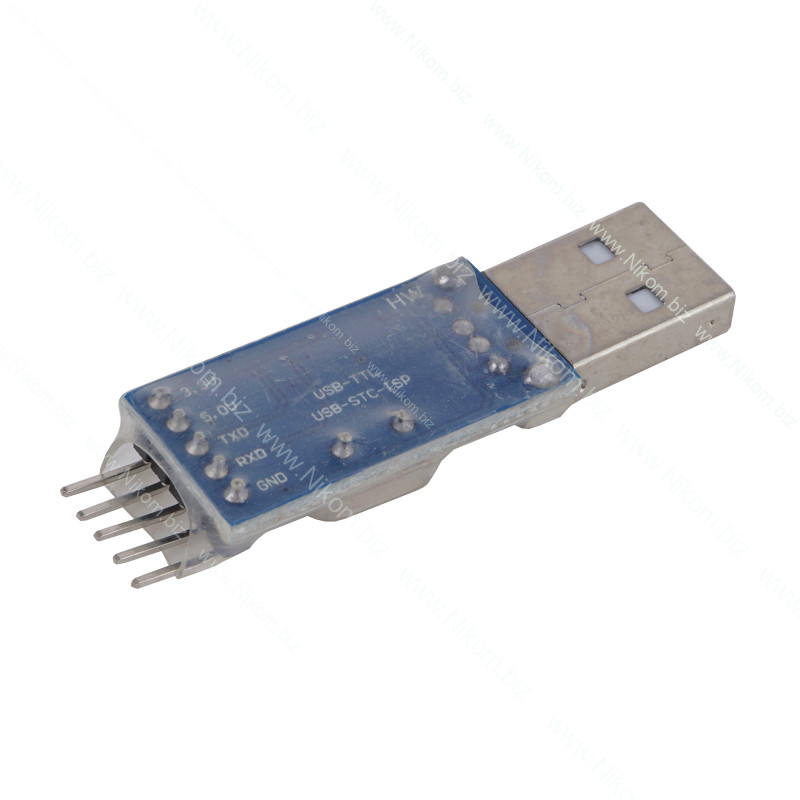

Призначення виводів:
- 3.3V - напруга живлення програмованого пристрою з рівнем TTL 3;
- 5.0V - напруга живлення програмованого пристрою з рівнем TTL 5;
- RXD – передавальна лінія сигналів;
- TXD - приймаюча лінія сигналів;
- GND - «земля»;
ВАЖЛИВО: контакт RXD конвертера підключається до TX Arduino, а вивід TXD до RX.
Для зручності на платі модуля встановлено 3 світлодіоди:
- LED1 - сигналізує про подачу живлення на модуль;
- LED2 - сигналізує про передачу даних;
- LED3 - сигналізує прийом даних;
