АкціїМодуль-перетворювач SP3232EEN RS-232 - TTL
на SP3232EEN; живлення 3-5V; дуплекс
на складі 34 шт.
в магазині 13 шт.
код: A663016
China
China
Модуль-перетворювач SP3232EEN RS-232 - TTL
на SP3232EEN; живлення 3-5V; дуплекс
53.5 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис

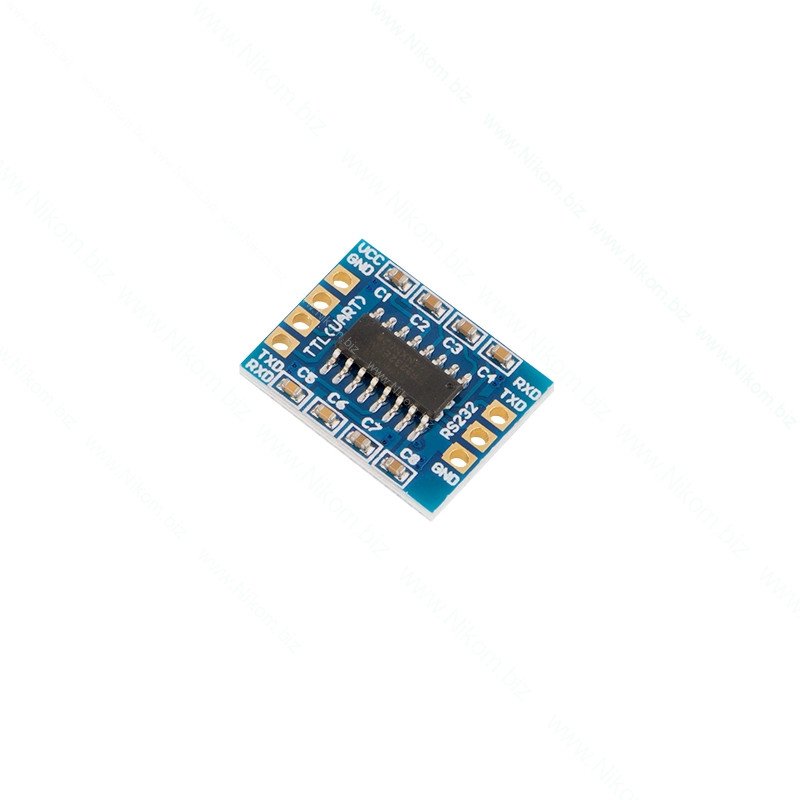

Модуль призначений для перетворення сигналів між інтерфейсами RS-232 і TTL на основі мікросхеми SP3232EEN. Працює у повнодуплексному режимі. Підключення: TTL-виводи VCC, GND, TXD, RXD; RS-232-виводи RXD, TXD, GND.
Технічні характеристики
- мікросхема: SP3232EEN
- інтерфейси: RS-232 ↔ TTL (UART)
- напруга живлення: 3–5 В
- режим роботи: повний дуплекс
Функціонал
- перетворення сигналів RS-232 ↔ TTL
- підтримка двосторонньої передачі даних
- сумісність із зовнішніми UART-пристроями

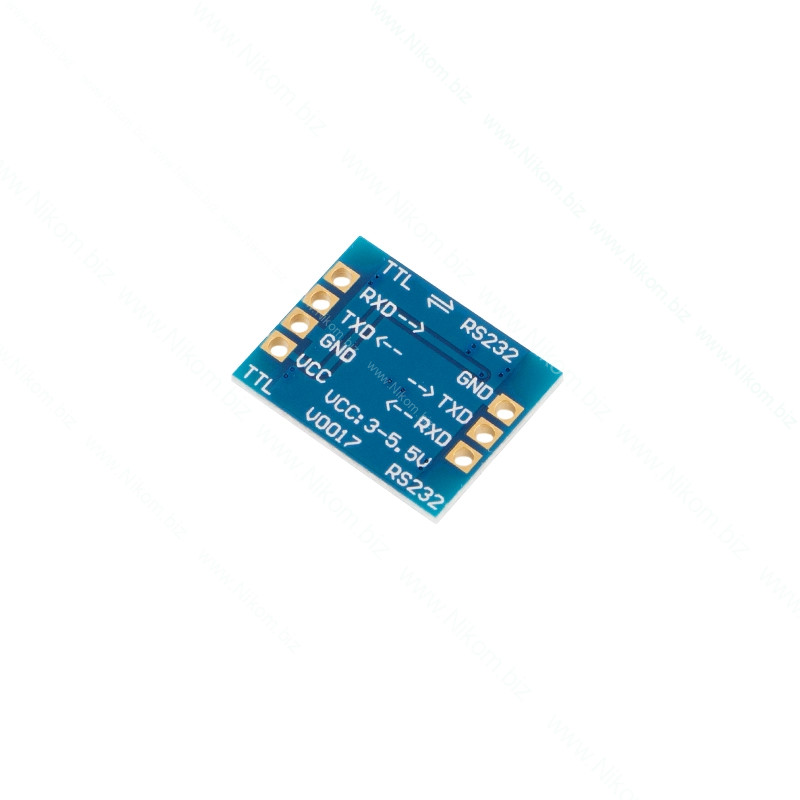

Підключення модуля
Інтерфейс TTL (UART):
- VCC: Підключення до джерела живлення 3 - 5,5 В.
- GND: Підключення до землі.
- TXD: Підключення до RXD TTL зовнішнього пристрою.
- RXD: Підключення до TXD TTL зовнішнього пристрою.
Інтерфейс RS232:
- RXD: Підключення до TXD RS232 зовнішнього пристрою.
- TXD: Підключення до RXD RS232 зовнішнього пристрою.
- GND: Підключення до землі.
Звернінь увагу:
- Обидва інтерфейси TTL і RS232 повинні підключати TXD до RXD і RXD до TXD, підключення перехресне.
- Одностороння передача — це конвертація RS232 в TTL і навпаки. RS232 підтримує повний дуплекс, двостороння передача означає, що є двостороння конвертація між RS232 і TTL.
